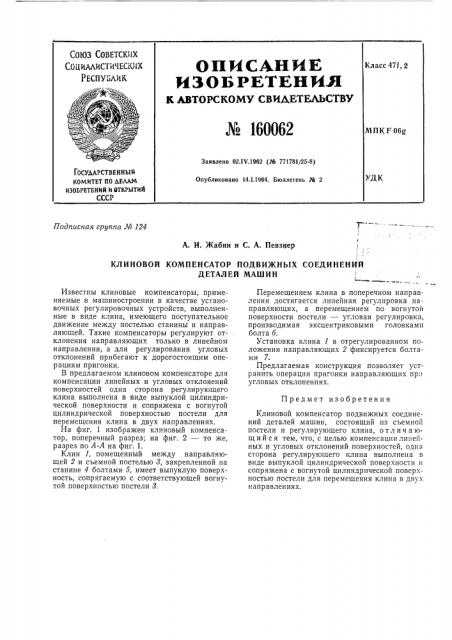

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECIIVGANR

ОПИСАНИЕ

ИЗОБ РЕТЕНИ,Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 160062

Класс 471, 2

МПК F 06g

Заявлено 02.IV.1962 (Рй 771781/25-8) OCYAAl CTBEHHblÈ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 14.11964. Бюллетень Рй 2

Подписная группа № 124

А. И. Жабин и С. А. Певзнер

КЛИНОВОЙ КОМПЕНСАТОР ПОДВИЖНЫХ СОЕДИНЕНИЙ

ДЕТАЛЕЙ МАШИН

Предмет изобретения

Известны клиновые компенсаторы, применяемые в машиностроении в качестве установочных регулировочных устройств, выполненные в виде клина, имеющего поступательное движение между постелью станины и направляющей. Такие компенсаторы регулируют отклонения направляющих только в линейном направлении, а для регулирования угловых отклонений прибегают к дорогостоящим операциям пригонки.

В предлагаемом клиновом компенсаторе для компенсации линейных и угловых отклонений поверхностей одна сторона регулирующего клина выполнена в виде выпуклой цилиндрической поверхности и сопряжена с вогнутой цилиндрической поверхностью постели для перемещения клина в двух направлениях.

На фиг. 1 изображен клиновый компенсатор, поперечный разрез; на фиг. 2 — то же, разрез по А-А на фиг. 1.

Клин 1, помещенный между направляющей 2 и съемной постелью 8, закрепленной на станине 4 болтами 5, имеет выпуклую поверхность, сопрягаемую с соответствующей вогнутой поверхностью постели 8.

Перемещением клина в поперечном направлении достигается линейная регулировка направляющих, а перемещением по вогнутои поверхности постели — угловая регулировка, производимая эксцентриковыми головками болта б.

Установка клина 1 в отрегулированном положении направляющих 2 фиксируется болтами 7.

Предлагаемая конструкция позволяет устранить операции пригонки направляющих при угловых отклонениях.

Клиновой компенсатор подвижных соединений деталей машин, состоящий из съемной постели и регулирующего клина, отлич ающи и с я тем, что, с целью компенсации линейных и угловых отклонений поверхностей, одна сторона регулирующего клина выполнена в виде выпуклой цилиндрической поверхности и сопряжена с вогнутой цилиндрической поверхностью постели для перемещения клина в двух направлениях. № 160062

Фиг 2
