Патент ссср 160070

Патент ссср 160070

Иллюстрации

Показать все

Реферат

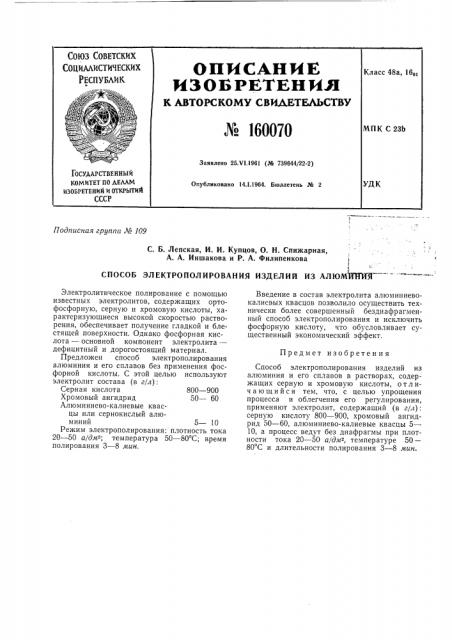

Подписная группа М 109

С. Б. Ленская, И. И. Купцов, О. Н. Спижарная, А. А. Иншакова и P. А. Филипеикова

Э

I (L.

СПОСОБ ЭЛЕКТРОПОЛИРОВАНИЯ ИЗДЕЛИЙ ИЗ АЛЮМЗПТИЯ

Предмет изобретения

Электролитическое полирование с помощью известных электролитов, содержащих ортофосфорную, серную и хромовую кислоты, характеризующиеся высокой скоростью растворения, обеспечивает получение гладкой и блестящей поверхности. Однако фосфорная кислота — основной компонент электролита— дефицитный и дорогостоящий материал.

Предложен способ электрополирования алюминия и его сплавов без применения фосфорной кислоты. С этой целью используют электролит состава (в г/л):

Серная кислота 800 †9

Хромовый ангидрид 50 — 60

Алюминиево-калиевые квасцы или сернокислый алюминий 5 — 10

Режим электрополирования: плотность тока

20 — 50 а/дм2; температура 50 — 80 С; время полирования 3 — 8 мин.

Введение в состав электролита алюминиевокалиевых квасцов позволило осуществить технически более совершенный бездиафрагменный способ электрополирования и исключить фосфорную кислоту, что обусловливает существенный экономический эффект.

Способ электро полирования изделий из алюминия и его сплавов в растворах, содержащих серную и хромовую кислоты, отлич а ю шийся тем, что, с целью упрощения процесса и облегчения его регулирования, применяют электролит, содержащий (в г/л): серную кислоту 800 — 900, хромовый ангидрид 50 — 60, алюминиево-калиевые квасцы 5—

10, а процесс ведут без диафрагмы при плотности тока 20 — 50 а/для, температуре 50—

80 С и длительности полирования 3 — 8 л ин.
