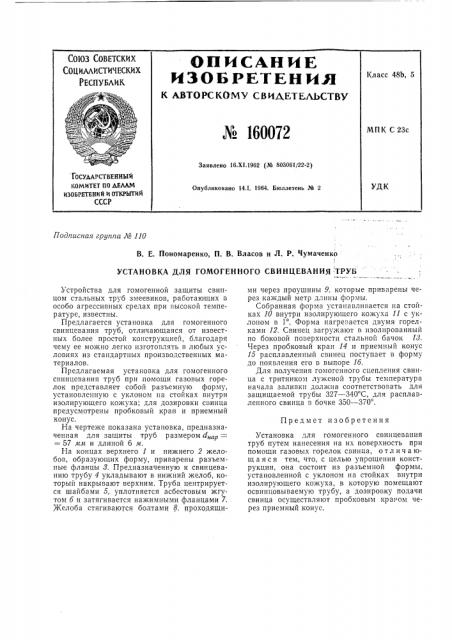

СОЮЗ СОВЕТСКИХ

COll, ИАЛИСТИЧ ЕСКИХ

РЕСПУБЛИК

Опис ник изОБРетени н

К АВТОРС КОМУ CBHh,ЕТЕЛЬСТВУ

К 160072

Класс 48b, 5

МПК С 23с

Заявлено 16.XI.1962 (№ 803061/22-2) ГОСУДАРСТВЕННЫЙ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

УДК

Опубликовано 14.1. 1964. Бюллетень № 2

Подписная группа № ПО

В. Е. Пономаренко, П. В. Власов и Л. P. Чумаченко

УСТАНОВКА ДЛЯ ГОМОГЕННОГО СВИНЦЕВАНИЯ:ТРУБ

Предмет изобретения

Устройства для гомогенной защиты свинцом стальных труб змеевиков, работающих в особо агрессивных средах при высокой температуре, известны.

Предлагается установка для гомогенного свинцевания труб, отличающаяся от известных более простой конструкцией, благодаря чему ее можно легко изготовлять в любых условиях из стандартных производственных материалов.

Предлагаемая установка для гомогенного свинцевания труб при помощи газовых горелок представляет собой разъемную форму, установленную с уклоном на стойках внутри изолирующего кожуха; для дозировки свинца предусмотрены пробковый кран и приемный конус.

На чертеже показана установка, предназначенная для защиты труб размером d«> =

= 57 мл1 и длиной 6 м.

На концах верхнего 1 и нижнего 2 желобов, образующих форму, приварены разъемные фланцы 8. Предназначенную к свинцеванию трубу 4 укладывают в нижний желоб, который накрывают верхним. Труба центрируется шайбами б, уплотняется асбестовым жгутом б и затягивается нажимными фланцами 7.

Я(елоба стягиваются болтами 8, проходящими через проушины 9, которые приварены через каждый метр длины формы.

Собранная форма устанавливается на стойках 10 внутри изолирующего кожуха 11 с уклоном в 1 . Форма нагревается двумя горелками 12. Свинец загружают в изолированный по боковой поверхности стальной бачок 1ä.

Через пробковый кран 14 и приемный конус

15 расплавленный свинец поступает в форму до появления его в выпоре 1б.

Для получения гомогенного сцепления свинца с тритником луженой трубы температура начала заливки должна соответствовать для защищаемой трубы 327 — 340 С, для расплавленного свинца в бочке 350 -370 .

Установка для гомогенного свинцевания труб путем нанесения на их поверхность при помощи газовых горелок свинца. о тл и ч а ющ а я с я тем, что, с целью упрощения конструкции, она состоит из разъемной формы, установленной с уклоном на стойках внутри изолирующего кожуха, в которую помещают освинцовываемую трубу, а дозировку подачи свинца осуществляют пробковым краном через приемный конус, № 160072

7 т 6 АА /2 Ы

Составитель H. Д. Старостина

Редактор В. П. Липатов Техред Л. П. Курилко Корректор Т. C. Дрожжина

Поди. к печ. 22/1 — 64 г. Формат бум. 60Х 90 /з Объем 0,23 изд. л.

Зак. 3295/17 Тираж 675 Цена 5 кон.

ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, пр. Серова, д. 4

Типография, пр. Сапунова, 2
