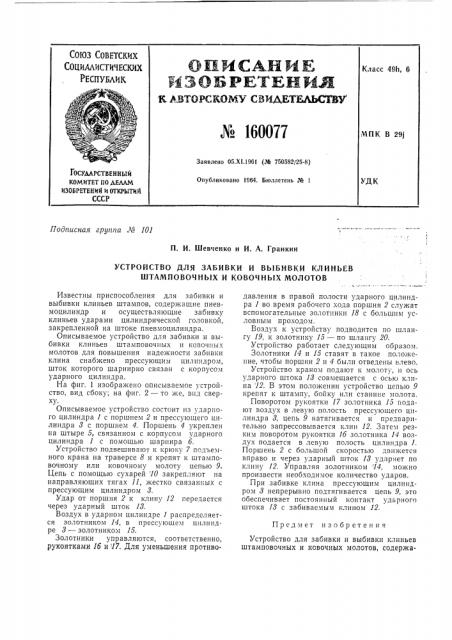

П. И. Шевченко и И. А. Гранкин

УСТРОЙСТВО ДЛЯ ЗАБИВКИ И ВЪ|БИВКИ КЛИНЬЕВ

ШТАМПОВОЧНЫХ И КОВОЧНЫХ МОЛОТОВ

Предмет изобретения

Известны приспособления для забивки и выбивки клиньев штампов, содержащие пневмоцилиндр и осуществляющие забивку клиньев ударами цилиндрической головкой, закрепленной на штоке пневмоцилиндра.

Описываемое устройство для забивки и выбивки клиньев штамповочных и ковочных молотов для повышения надежности забивки клина снабжено прессующим цилиндром, шток которого шарнирно связан с корпусом ударного цилиндра.

На фиг. | изображено описываемое устройство, вид сбоку; на фиг. 2 — то же, впд сверху.

Описываемое устройство состоит из ударного цилиндра 1 с поршнем 2 и прессующего цилиндра 8 с поршнем 4. Поршень 4 укреплен на штыре 5, связанном с корпусом ударного цилиндра 1 с помощью шарнира 6.

Устройство подвешивают к крюку 7 подъемного крана на траверсе 8 и крепят к штамповочному или ковочному молоту цепью 9.

Цепь с помощью сухарей 10 закрепляют на направляющих тягах 11, жестко связанных с прессующим цилиндром 8.

Удар от поршня 2 к клину 12 передается через ударный шток 13.

Воздух в ударном цилиндре 1 распределяется золотником 14, в прессующем цилиндре 8 — золотником 15.

Золотники управляются, соответственно, рукоятками 16 и 17. Для уменьшения противодавления в правой полости ударного цилиндра 1 во время рабочего хода поршня 2 служат вспомогательные золотш1ки 18 с большим условным проходом.

Воздух к устройству подводится по шлангу 19, к золотнику 15 — по шлангу 20.

Устройство работает следующим образом.

Золотники 14 и 15 ставят в такое положение, чтобы поршни 2 и 4 были отведены влево.

Устройство краном подают к молоту, и ось ударного штока 13 совмещается с осью клина 12. В этом положении устройство цепью 9 крепят к штампу, бойку или станине молота.

Поворотом рукоятки 17 золотника 15 подают воздух в левую полость прессующего цилиндра 8, цепь 9 натягивается и предварительно запрессовывается клин 12. Затем резким поворотом рукоятки 16 золотника 14 воздух подается в левую полость цилиндра 1.

Поршень 2 с большой скоростью движется вправо и через ударньш шток 18 ударяет по клину 12. Управляя золотником 14, можно произвести необходимое количество ударов.

При забивке клина прессующим цилиндро» 3 непрерывно подтягивается цепь 9, это обеспечивает постоянный контакт ударного штока 13 с забиваемым клином 12.

Устройство для забивки и выбивки клиньев штамповочных и ковочных молотов, содержа¹ 160077

Фиг. 1

15 /1

Составитель А. Д. Савостин

Редактор T. В. Данилова Тсхрсд А. А. !<амышникова 1(оррсктор Ю. М. Федулова

Г!одп, к пои, б, !1 — б-! г. Формат бум. 60 90 /8 Об ьем 0,23 изд. л.

Заказ Зб!6<7 Тираж !50 Цена 5 коп.

Ц!1ИИ11!Г Государственного комитета по делам изобретений и открытий СССР

Москва, Центр, р. Серова, д. 4

Типография, пр. Сапунова, 2 щее пневмоцилиндр с ударным штоком, отл и ч а ю щ е е с я тем, что, с целью повышения надежности забивки клина, устройство снабжено прессующим цилиндром, шток которого шарнирно связан с корпусом ударного цилиндра.
