Устройство для экстракорпоральной детоксикации крови

Устройство для экстракорпоральной детоксикации крови

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике. Целью изобретения является повышение степени очистки и расширение области применения путем увеличения длительности очистки. Устройство содержит емкость 1 для раствора антикоагулянта, насос 2 подачи крови, проточную центрифугу 3 с каналами вывода плазмы 4 и форменных элементов 5, накопитель 6 плазмы, магистрали 7 и 8 возврата форменных элементов и очищенной крови соответственно, емкость 9 для промывочного физиологического раствора с зажимом 10, тройник 11, магистраль 12 подачи плазмы, насос 13 отбора плазмы, оксигенатор 14, теплообменник 15, емкость 16 для биологически активного агента с зажимом 17, тройник 18, камеру 18 центробежной очистки плазмы с каналами ввода 20 и вывода 21, емкость 22 для отработанного физиологического раствора с зажимом 23, тройник 24, магистраль 25 возврата очищенной плазмы, емкость 26 для плазмозамещающего раствора, насос 27, тройник 28. Устройство может быть использовано для лечения вирусных гепатитов, острых отравлений, септических состояний, рецедивирующих инфарктов. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 61 М 1/36

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4627702/28-14 (22) 28.12.88 (46) 23.10.90. Бюл. № 39 (71) Специальное конструкторское бюро биофизической аппаратуры Московского научно производственного объединения «Биофизприбор» (72) 3. А. Перминова, Г. Е. Цимаркина,, Н. Ю. Корухов, В. Б. Ривкина и Т. А. Чубакова (53) 615.475 (088.8) (56) Авторское свидетельство СССР № 1424851, кл. А 61 М 1/36, 1986. (54) УСТРОЙСТВО ДЛЯ ЭКСТРАКОРПОРАЛЬНОЙ ДЕТОКСИКАЦИИ КРОВИ (57) Изобретение относится к медицинской технике. Целью изобретения является повышение степени очистки и расширение области применения путем увеличения длитель- ности очистки. Устройство содержит емкость 1 для раствора антикоагулянта, на.Я0,» 1600783 А1 сос 2 подачи крови, проточную центрифугу 3 с каналами вывода плазмы 4 и форменных элементов 5, накопитель 6 плазмы, магистрали 7 и 8 возврата форменных элементов и очищенной крови соответственно, емкость 9 для промывочного физиологического раствора с зажимом 10, тройник 11. магистраль 12 подачи плазмы, насос 13 отбора плазмы, оксигенатор 14, теплообменник 15, емкость 16 для биологически активного агента с зажимом 17, тройник 18, камеру 19 центробежной очистки плазмы с каналами ввода 20 и вывода 2!, емкость 22 для отработанного физиологического раствора с зажимом 23, тройник 24, магистраль 25 возврата очищенной плазмы, емкость 26 для плазмозамещающего раствора, насос 27, тройник 28.

Устройство может быть использовано для лечения вирусных гепатитов, острых отравлений, септических состояний, рецидивирующих инфарктов. I ил.

1600783

Формула изобретения

Изобретение относится к медицинской технике, в частности к устройствам для экстракорпоральной детоксикации крови биологически активными агентами, например изолированными живыми аллогенными или ксеногенными клетками печени (гепатоцитами) .

Целью изобретения является повышение степени очистки и расширение области применения путем увеличения длительности очистки.

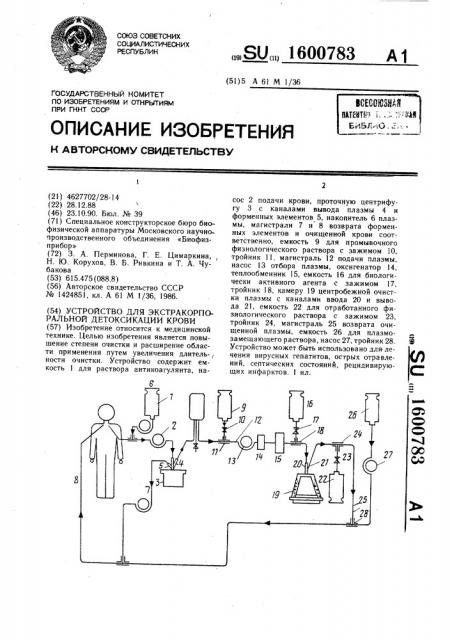

На чертеже показана принципиальн,ая схема устройства для экстракорпоральной детоксикации крови.

Устройство содержит емкость 1 для раствора антикоагулянта, насос 2 подачи крови, проточную центрифугу 3 с каналами вывода плазмы 4 и форменных элементов 5, накопитель 6 отбираемой плазмы, магистраль

7 возврата форменных элементов, магисталь

8 возврата очищенной крови, емкость 9 для промывочного физиологического раствора, соединенную через зажим 10 с тройником 11 на магистрали 12 подачи пл,азмы, насос 13 отбора плазмы, оксигенатор 14, теплообменник 15, емкость 16 для биологически активного агента, соединенную через зажим 17 с тройником 18 на магистрали 12 подачи плазмы, камеру 19 центробежной очистки плазмы,биологически активным агентом с каналами ввода

20 и вывода 21 плазмы, емкость 22 для отработанного физиологического раствора, соединенную через зажим 23 с тройником 24 на магистрали 25 возврата очищенной плазмы, емкость 26 для плазмозамегцающего раствора, соединенную через насос 27 с тройником 28 на магистрали

25 возврата очищенной плазмы.

Устройство работает следующим образом.

В начале процедуры камера 19 заполняется из емкости 16 взвесью биологически активного агента, например взвесью гепатоцитов, посредством тройника 18 при открытом зажиме 17. Затем зажим 17 закрывается. Взвесь гепатоцитов промывается физиологическим раствором, подаваемым насосом 13 во вращающуюся камеру 19 из емкости 9 при открытом зажиме 10 через тройник 11, оксигенатор 14, теплообменник

15 и канал 20 ввода. При этом зажим

23 открыт. В процессе промывки подогретый и насыщенный кислородом раствор, пронизывая взвесь гепатоцитов, удерживаемых центробежной силой вследствие больureA плотности, захватывает осколки гелатоцитов и после заполнения камеры 19 удаляется через канал 21 вывода в емкость

22 до тех пор, пока раствор на выходе из камеры 19 не станет прозрачным. После этого промывка прекращается, а зажимы 10 и 23 закрываются.

В процессе промывки гепатоцитов они получают от промывочного физиологического раствора тепло и кислород, за счет чего их функциональная активность повышается.

После прекращения промывки кровь пациента, смешиваясь с антикоагулянтом из емкости 1, насосом 2 подается в проточ5 ную центрифугу 3, в которои она разделяется на плазму и форменные элементы.

Форменные элементы через канал 5 вывода по магистрали 7 насосом выводятся из центрифуги 3 в магистраль 8 очищенной крови. Плазма через канал 4 вывода поступает в накопитель 6. Из накопителя 6 плазма насосом 13 по магистрали 12 через оксигенатор 14 и теплообменник 15 поступает в камеру 19 центробежной очистки по каналу 20 ввода. При перфузии плазмы в камере снизу вверх через взвесь функционирующих гепатоцитов, удерживаемых в камере 19 центробежной силой, из плазмы в результате массообмена удаляются токсические продукты метаболизма (аммиак, билирубин, холестерин, мочевина и др.)

Очищенная плазма через канал 21 вывода по магистрали 25 направляется в магистраль

8, в которой смешивается с форменными элементами.

25 В случае необходимости длительной замены функций печени пациента при детоксикации целесообразно проводить неоднократную замену отработанной взвеси гепатоцитов в камере 19 свежей порцией. В такие периоды устройство обеспечивает времен3О ную детоксикацию посредством обменного плазмафереза. При этом токсичная плазма накапливается в накопителе 6, а в магистраль 8 поступает адекватное количество плазмозамещающего раствора, подаваемое насосом 27 через тройник 28 из емкости 27.

35 После замены взвеси гепатоцитов в камере

19 и промывки свежей порции гепатоцитов процесс детоксикации с помощью биологически активного агента возобновляется.

Устройство для экстракорпоральной детоксикации крови позволяет повысить степень очистки за счет улучшения условий функционирования гепатоцитов и обеспечения замены отработанной взвеси гепатоцитов без остановки процесса детоксика ции крови, Устройство обеспечивает возмож45 ность проведения регулируемой по времени непрерывной детоксикации без нарушения стерильности кровепроводящего контура, что значительно расширяет область его применения.

Предлагаемое устройство может быть ис50 пользовано для лечения вирусных гепатитов, рецидивирующих инфарктов, острых отравлений, септических состояний. а также для подготовки реципиентов к трансплантации печени.

Устройство для экстракорпоральной детоксикации крови содержащее соединитель1600783

Составитель О. Кабанов

Реда кто р А. Ш а ндор Техред А. Кравчук Корректор Н. Король

Заказ 3229 Тираж 481 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 10! ные магистрали, тройники, последовательно соединенные насос подачи крови, проточную центрифугу, насос отбора плазмы, оксигенатор, теплообменник, камеру центробежной очистки плазмы биологически активным агентом, а также насос возврата форменных элементов, установленный в магистрали, соединяющей проточную центрифугу с магистралью возврата очищенной плазмы, емкость для раствора антикоагулянта, соединенную с магистралью подачи крови до насоса подачи крови, емкость для плазмозамещающего раствора, соединенную с магистралью возврата очищенной плазмы, отличающееся тем, что, с целью повышения степени очистки и расширения области применения путем увеличения длительности очистки, оно снабжено накопителем плазмы, установленным между проточной центрифугой и насосом отбора плазмы, ем5 костью для промывочного физиологического раствора, соединенной через зажим с магистралью подачи плазмы между накопителем плазмы и насосом отбора плазмы, емкостью для биологически активного агента, соединенной через зажим с магистралью

"О подачи плазмы между теплообменником и камерой центробежной очистки плазмы, емкостью для отработанного физиологического раствора, соединенной через зажим с магистралью возврата очищенной плазмы после камеры центробежной очистки плазмы.
