Устройство для тушения пожаров горючих жидкостей в резервуарах

Устройство для тушения пожаров горючих жидкостей в резервуарах

Иллюстрации

Показать все

Реферат



Изобретение относится к технике тушения пожаров горючих жидкостей в резервуарах и обеспечивает повышение надежности работы и сокращение времени боевого развертывания. Для этого основной патрубок устройства, на котором размещена задвижка с эжектором, смотровой люк и сливной кран, расположен под острым углом к стенке резервуара. Внутри патрубка установлена капсула с рукавом, а выходной конец в резервуаре закрыт крышкой. Капсула в патрубке фиксируется штырями, взаимодействующими с кольцевыми кулачками, которые гибкой тягой соединены с рычагом крышки. Рычаг выполнен поворотным в плоскости поперечного сечения патрубка на подпружиненном валу. На другом конце вала с наружной стороны резервуара установлена ось с эксцентриками и рукояткой управления вскрытия устройства. 4 з.п.ф-лы, 8 ил.

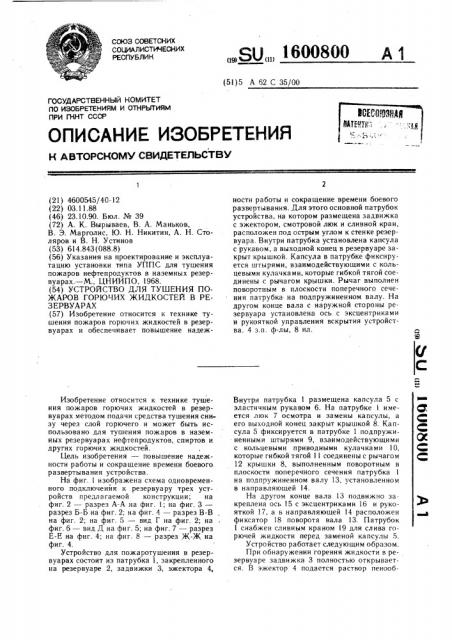

СОЮЗ СОВЕТСКИХ

СО!.1ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 62 С 35/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4600545/40-12 (22) 03.11.88 (46) 23 10.90. Бюл. № 39 (72) А. К. Вырываев, В. А. Маньков, В. Э. Марголис, Ю. Н. Никитин, А. Н. Столяров и В. H. Устинов (53) 614.843 (088.8) (56) Указания на проектирование и эксплуатацию установки типа УППС для тушения пожаров нефтепродуктов в наземных резервуарах.— М., ЦНИИПО, 1968. (54) УСТРОЙСТВО ДЛЯ ТУШЕНИЯ ПОЖАРОВ ГОРЮЧИХ ЖИДКОСТЕЙ В РЕЗЕРВУАРАХ (57) Изобретение относится к технике тушения пожаров горючих жидкостей в резервуарах и обеспечивает повышение надежИзобретение относится к технике тушения пожаров горючих жидкостей в резервуарах методом подачи средства тушения снизу через слой горючего и может быть использовано для тушения пожаров в наземных резервуарах нефтепродуктов, спиртов и других горючих жидкостей.

Цель изобретения — повышение надежности работы и сокращение времени боевого. развертывания устройства.

На фиг. 1 изображена схема одновременного подключенйя к резервуару трех устройств предлагаемой конструкции; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3— разрез Б-Б на фиг. 2; на фиг. 4 — разрез В-В . на фиг. 2; на фиг. 5 — вид Г на фиг. 2; на фиг. 6 — вид Д на фиг. 5; на фиг. 7 — разрез

Е-E на фиг. 4; на фиг. 8 — разрез Ж-Ж на фиг. 4.

Устройство для пожаротушения в резервуарах состоит из патрубка 1, закрепленного на резервуаре 2, задвижки 3, эжектора 4, „„Я )„„160080О А ности работы и сокращение времени боевого развертывания. Для этого основной патрубок устройства, на котором размещена задвижка с эжектором, смотровой люк и сливной кран, расположен под острым углом к стенке резервуара. Внутри патрубка установлена капсула с рукавом, а выходной конец в резервуаре закрыт крышкой. Капсула в патрубке фиксируется штырями, взаимодействующими с кольцевыми кулачками, которые гибкой тягой соединены с рычагом крышки. Рычаг выполнен поворотным в плоскости поперечного сечения патрубка на подпружиненном валу. На другом конце вала с наружной стороны резервуара установлена ось с эксцентриками и рукояткой управления вскрытия устройства. 4 з.п. ф-лы, 8 ил.

Внутри патрубка 1 размещена капсула 5 с эластичным рукавом 6. На патрубке i имеется люк 7 осмотра и замены капсулы, а его выходной конец закрыт крышкой 8. Капсула 5 фиксируется в патрубке 1 подпружиненными штырями 9, взаимодействующими с кольцевыми приводными кулачками 10, которые гибкой тягой! 1 соединены с рычагом

12 крышки 8, выполненным поворотным в плоскости поперечного сечения патрубка 1 на подпружиненном валу 13, установленном в направляющей 14.

На другом конце вала 13 подвижно закреплена ось 15 с эксцентриками 16 и рукояткой 17, а в направляющей 14 расположен фиксатор 18 поворота вала 13. Патрубок

1 снабжен сливным краном 19 для слива горючей жидкости перед заменой капсулы 5.

Устройство работает следующим образом.

При обнаружении горения жидкости в резервуаре задвижка 3 полностью открывается. В эжектор 4 подается раствор пенообразователя и одновременно рукоятку 17 поворачивают на оси 15 по часовой стрелке на 180 . Крышка 8 через вал 13 и рычаг 12 под действием пружины вала 13 выходит из патрубка 1. Затем рукоятку 17 поворачивают перпендикулярно предыдущему движению на 90, при этом крышка 8 освобождает проход патрубка 1, а гибкая тяга 11 приходит в натяжение. Далее под действием давления пены, генерируемой в эжекторе 4, эластичный рукав 6, выполненный из капро новой ткани с пленочным покрытием, разворачивается и поднимается внутри резервуара 2 к поверхности горючей жидкости.

Поступающая по рукаву 6 пена, растекаясь по поверхности горящей жидкости, локализует и ликвидирует горение. В случае несрабатывания устройства из-за нераскрытия рукава 6 или других причин рукоятку 17 доворачивают до упора и через вал 13, рычаг 12 и гибкую тягу 11 поворачиваются приводные кулачки 10, которые выводят из патрубка 1 штыри 9. Капсула 5 с рукавом 6, не имея упора, давлением пены выталкивается внутрь резервуара 2.

После этого все действия с рукояткой 25

17 выполняются в обратной последовательности. В результате штыри 9 входят внутрь патрубка 1, а крышка 8 закрывает его отверстие. Одновременно прекращают подачу пенообразователя в эжектор 4. Затем открывается сливной кран 19, через который сли вается жидкость из патрубка 1 и открывается люк 7. В патрубок 1 вкладывается новая капсула 5 с рукавом 6 до упора в штыри

9, люк 7 и сливной кран .9 закрываются.

ЗБ

После этого устройство приводится в действие в той же последовательности.

Форщла иаобретеяия

1. Устройство для тушения пожаров горючих жидкостей в резервуарах, содержащее эжектор, патрубок, закрепленный одним концом на резервуаре, и снабженный упорным элементом, крышку патрубка с установленным на ней рычагом, соединенным с приводным механизмом, закрепленную на патрубке задвижку и капсулу с эластичным рукавом, отличающееся тем, что, с целью повышения надежности работы и сокращения времени боевого развертывания, патрубок содержит сливной кран, люк осмотра и замены капсулы, а упорный элемент выполнен подвижным в плоскости поперечного сечения патрубка, имеющего отверстия, и содержит подпружиненные штыри, установленные в отверстиях патрубка, и приводные кольцевые кулачки, подвижно установленные на патрубке для взаимодействия с подпружиненными штырями.

2. Устройство по п. 1, отличающееся тем, что рычаг крышки корпуса выполнен поворотным в плоскости поперечного сечения патрубка с возможностью перемещения вдоль патрубка на подпружиненном валу, установленном в направляющей, закрепленной в корпусе резервуара, на другом конце которого подвижно закреплена ось с эксцентриками, причем рычаг крышки соединен гибкой тягой с приводными кулачками.

3. Устройство по и. 1, отличающееся тем, что эластичный рукав выполнен из материала, устойчивого к горючей жидкости и воздействию температуры окружающей среды.

4. Устройство по и. 1, отличающееся тем, что эжектор установлен на задвижке.

5. Устройство по п. 1, отличагощееся тем, что патрубок установлен под острым углом к внутренней стенке резервуара.

1600800

16008ОО

1600800

Фиг.б

160О800

E — E подернущо
