Имитатор очага пожара

Имитатор очага пожара

Иллюстрации

Показать все

Реферат



Изобретение относится к учебно-тренировочным средствам, а именно к средствам для имитации очага пожара разлитого топлива, и позволяет расширить функциональные возможности путем обеспечения регулирования площади горения топлива. Имитатор очага пожара содержит поддон, выполненный в виде каскада, и запальное устройство для поджигания топлива, налитого в имитатор. Ячеи каскада содержат пламягасящие решетки сотового типа, которые прекращают горение топлива при снижении в ячейках каскада уровня топлива ниже номинального. Ячеи каскада разделены друг от друга вертикальными перегородками, в которых выполнены дренажные отверстия, расположенные ниже пламягасящих решеток. Регулирование площади горения топлива осуществляется одним клапаном на системе подачи топлива к имитатору, причем трубопровод подачи топлива подсоединен к верхней ячее каскада, а трубопровод слива топлива - к нижней ячее каскада. Открытием клапана увеличивается площадь горения, закрытием клапана осуществляется уменьшение площади горения различного топлива. 2 ил.

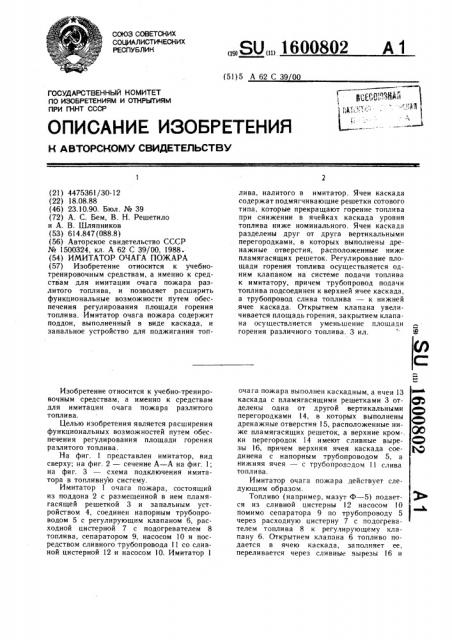

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1600802 А 1 (51)5 А 62 С 39 00

1, Я:„.3@и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4475361/30-12 (22) 18.08.88 (46) 23.10.90. Бюл. № 39 (72) А. С. Бем, В. Н. Решетило и А. В. Шляпников (53) 614.847 (088.8) (56) Авторское свидетельство СССР № 1500324, кл. А 62 С 39/00, 1988. (54) ИМИТАТОР ОЧАГА ПОЖАРА (57) Изобретение относится к учебнотренировочным средствам, а именно к средствам для имитации очага пожара разлитого топлива, и позволяет расширить функциональные возможности путем обеспечения регулирования площади горения топлива. Имитатор очага пожара содержит поддон, выполненный в виде каскада, и запальное устройство для поджигания топИзобретение относится к учебно-тренировочным средствам, а именно к средствам для имитации очага пожара разлитого топлива.

Целью изобретения является расширения функциональных возможностей путем обеспечения регулирования площади горения разлитого топлива.

На фиг. 1 представлен имитатор, вид сверху; на фиг. 2 — сечение А — А на фиг. 1; на фиг. 3 — схема подключения имитатора в топливную систему.

Имитатор 1 очага пожара, состоящий из поддона 2 с размещенной в нем пламягасящей решеткой 3 и запальным устройством 4, соединен напорным трубопроводом 5 с регулирующим клапаном 6, расходной цистерной 7 с подогревателем 8 топлива, сепаратором 9, насосом 10 и посредством сливного трубопровода 11 со сливной цистерной 12 и насосом 10. Имитатор 1 лива, налитого в имитатор. Ячеи каскада содержат подмягчивающие решетки сотового типа, которые прекращают горение топлива при снижении в ячейках каскада уровня топлива ниже номинального. Ячеи каскада разделены друг от друга вертикальными перегородками, в которых выполнены дренажные отверстия, расположенные ниже пламягасящих решеток. Регулирование площади горения топлива осуществляется одним клапаном на системе подачи топлива к имитатору, причем трубопровод подачи топлива подсоединен к верхней ячее каскада, а трубопровод слива топлива — к нижней ячее каскада. Открытием кл а пана увел ичивается площадь горения, закрытием клапана осуществляется уменьшение площади горения различного топлива. 3 ил. очага пожара выполнен каскадным, а ячеи 13 каскада с пламягасящими решетками 3 от- фф делены одна от другой вертикальными перегородками 14, в которых выполнены дренажные отверстия 15, расположенные ниже пламягасящих решеток, а верхние кром-. ки перегородок 14 имеют сливные вырезы 16, причем верхняя ячея каскада соединена с напорным трубопроводом 5, а нижняя ячея — с трубопроводом 11 слива топлива.

Имитатор очага пожара действует следующим образом.

Топливо (например, мазут Ф вЂ” 5) подает-,31 ся из сливной цистерны 12 насосом 10 помимо сепаратора 9 по трубопроводу 5 через расходную цистерну 7 с подогревателем топлива 8 к регулирующему клапану 6. Открытием клапана 6 топливо подается в ячею каскада, заполняет ее, переливается через сливные вырезы 16 и

1600802,дренажные отверстия 15 в смежные ячеи 13, ,последовательно заполняя их топливом. Из

-ячеи топливо сливается по сливному трубопроводу 11 в цистерну 12, а затем вновь к насосу 10. Далее цикл повторяется.

Затем приводят в действие подогреватель

8 топлива, обеспечивая подогрев топлива

Ф вЂ” 5 до 50 С, и включают запальное уст- ройство 4, поджигая топливо в ячейках

:: каскада. Изменение площади горения осуществляется регулирующим клапаном 6, : закрывая который, прекращается (уменьшается) слив топлива через сливной вы,: рез 16 из ячеи верхнего ряда в смежные

;: ячеи, уровень топлива (за счет слива топлива через дренажное отверстие 15)

: снижается, пламягасящая решетка 13 оголяется и прекращается горение топлива в этой ячеек. Далее, в соответствии со, сливом топлива, прекращается горение и в смежных ячеях каскада. Прекращение горения происходит за счет локализации поверхности горения топлива в узких каналах (происходит выгора ние кислорода воздуха в узких каналах и охлаждение паров топлива). Открытием клапана 6 движение подожженного топлива через сливные отверстия 16 обеспечивает поджег топлива в заполненных смежных ячеях.

Таким образом, открывая и закрывая клапан 6, регулируется площадь горения разлитого топлива в поддоне.

Формула изобретения

Имитатор очага пожара, содержащий поддон для топлива с напорным и сливным трубопроводами, пламягасящую решетку и запальное устройство, отличающийся тем, что, с целью расширения функциональных возможностей путем обеспечения регулирования площади горения топлива, поддон снабжен перегородками, образующими ячейки, а напорный и сливной трубопроводы подсоединены к ячейкам, расположенным с противоположных сторон под-. дона, при этом высота перегородок уменьшается в направлении движения потока топлива, а в перегородке, разделяющей каждую пару смежных ячеек, выполнены дренажное отверстие и вырез на верхней кромке, причем дренажные отверстия перегородок расположены ниже уровня пламягасящей решетки, 1600802

Составитель Н. Ларина

Редактор А. Шандор Техред А. Кравчук Корректор Н. Король

Заказ 3230 Тираж 372 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101
