Тренировочное устройство

Тренировочное устройство

Иллюстрации

Показать все

Реферат



Изобретение относится к спорту, в частности к устройствам для тренировки спортсменов в физкультурно-оздоровительных комплексах, и позволяет создать устройство с расширенными функциональными возможностями, имитирующего не только подъем груза, но и упражнения других видов спорта: гребле, легкой атлетике и т.д. Тренировочное устройство, содержащее смонтированную на опорной плите раму, несущую рукоятку, связанную с гидроцилиндром для создания тренировочной нагрузки, причем рама имеет ось, а опорная плита подшипники под эту ось, при этом подшипники выполнены в виде секторов, гидроцилиндр свободным концом шарнирно соединен с осью, а рама имеет средство ее фиксации, выполненное в виде штырей на ней и отверстий на секторах под эти штыри. 3 ил.

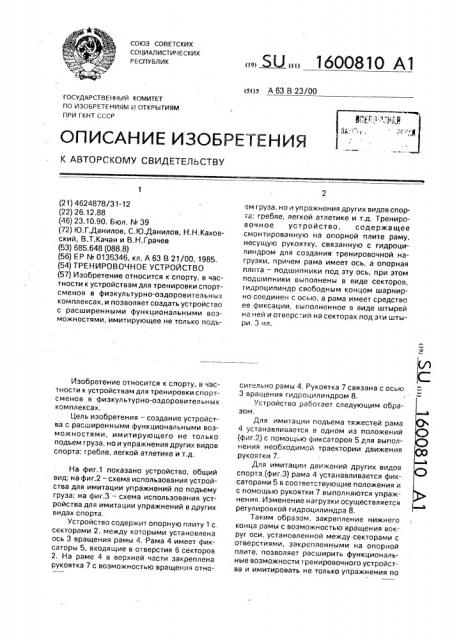

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧ Е С К ИХ

РЕСПУБЛИК (я)я А 63 В 23/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (Ж." ((ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4624878/31-12 (22) 26,12.88 (46) 23.10.90, Бюл. N 39 (72) Ю.Г.Данилов, С.Ю.Данилов, Н.Н,Каховский, В.Т.Качан и В.Н.Грачев (53) 685.648 (088.8) (56) EP hL 0135346, кл. А 63 В 21/00, 1985, (54) ТРЕНИРОВОЧНОЕ УСТРОЙСТВО (57) Изобретение относится к спорту, в частности к устройствам для тренировки спортсменов в физкул ьтурно-оздоровител ьн ых комплексах, и позволяет создать устройство с расширенными функциональными возможностями, имитирующее не только подьИзобретение относится к спорту, в частности к устройствам для тренировки спортсменов в физкул ьтурно-оздоровител ьн ых комплексах.

Цель изобретения — создание устройства с расширенными функциональными возможностями, имитирующего не только подъем груза, но и упражнения других видов спорта: гребле, легкой атлетике и т,д.

На фиг.1 показано устройство, общий вид; на фиг.2 — схема использования устройства для имитации упражнений по подъему груза; на фиг.3 — схема использования устройства для имитации упражнений в других видах спорта.

Устройство содержит опорную плиту 1 с. секторами 2, между которыми установлена ось 3 вращения рамы 4. Рама 4 имеет фиксаторы 5, входящие в отверстия б секторов

2. На раме 4 в верхней части закреплена рукоятка 7 с возможностью вращения отно. И,„, 1600810 А1 ем груза. но и упражнения других видов спор=a: гребле, легкой атлетике и т,д, Тренировочное устройство, содержащее смонтированную на опорной плите раму, несущую рукоятку, связанную с гидроцилиндром для создания тренировочной нагрузки, причем рама имеет ось, а опорная плита — подшипники под эту ось, при этом подшипники выполнены в виде секторов, гидроцилиндо свободным концом шарнирно соединен с осью, а рама имеет средство ее фиксации, выполненное в виде штырей на ней и отверс-:ий на секторах под эти штыри. 3 ил. сительно рамы 4. Рукоятка 7 связана с осью

3 вращения гидроцилиндром 8.

Устройство работает следующим образом.

Для имитации подъема тяжестей рама

4 устанавливается в одном из положений (фиг.2) с помощью фиксаторов 5 для выполкения необходимой траектории движения рукоятки 7, Для имитации движений других видов спорта (фиг,3) рама 4 устанавливается фиксаторами 5 в соответствующие положения и с помощью рукоятки 7 выполняются упражнения. Изменение нагрузки осуществляется регулировкой гидроцилиндра 8.

Таким образом, закрепление нижнего конца рамы с возможностью вращения вокруг оси, установленной между секторами с отверстиями, закрепленными на опорной плите, позволяет расширить функциональные возможности тренировочного устройства и имитировать не только упражнения по

1600810 подъему груза, но и движения в других видах спорта.

Формула изобретения

Тренировочное устройство, содержащее смонтированную на опорной плите раму, несущую рукоятку, связанную с гидроцилиндром для создания тренировочной нагрузки,отличающееся тем, что, с целью расширения функциональных возможностей, рама имеет ось, а опорная плита — подшипники под эту ось, при этом подшипники выполнены в виде секторов, 5 гидроцилиндр свободным концом шарнирно соединен с осью, а рама имеет средство ее фиксации, причем средство фиксации выполнено в виде штырей на раме и отверстий на секторах под штыри.

1Л

1600010

Составитель Н.Чумичева

Техред М.Моргентал Корректор И.Муска

Редактор А.Шандор

Производственно-издательск и комбинат "Патент", r. Ужгород, ул.Гагарина, 101

Заказ 3231 Тираж 356 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5
