Устройство противоотдачи и регулируемого торможения для лыж

Устройство противоотдачи и регулируемого торможения для лыж

Иллюстрации

Показать все

Реферат



Изобретение относится к тормозным устройствам для лыж и позволяет повысить удобство в пользовании. Устройство противоотдачи и регулируемого торможения для лыж содержит тормозной узел, выносной кнопочный узел управления и гибкий тросниковый привод, одним концом соединенный с тормозным узлом, а другим концом - с кнопочным узлом управления. Тормозной узел содержит пластинчатое основание, расположенное по бокам лыжи и закрепленное на ее опорной площадке, тормозные поворотные стержни, имеющие Г-образную форму и равномерно установленные вдоль лыжи на пластинчатом основании, и подпружиненную стопорную пластину со сквозными направляющими отверстиями для тормозных поворотных стержней, установленную на нижней поверхности пластинчатого основания с возможностью продольного перемещения. Выносной кнопочный узел управления закрепляется на любом удобном месте костюма лыжника. Нажимая на кнопку узла управления, освобождают стопорную пластину тормозного узла, которая под действием пружины смещается, поворачивая тормозные стержни, свободные концы которых входят в контакт с лыжней и препятствуют обратному скольжению лыжи или тормозят. 5 ил.

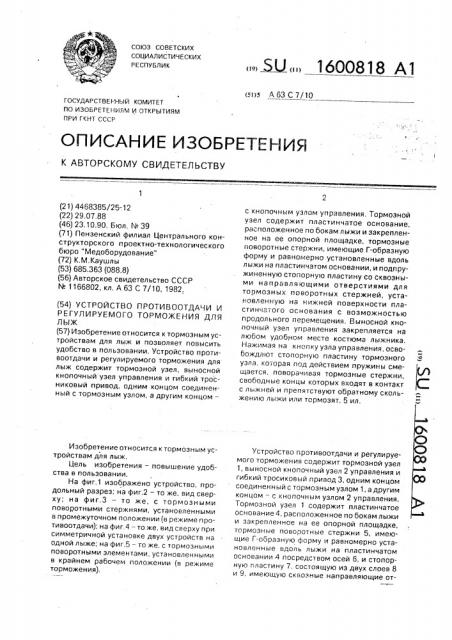

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 А 63 С 7/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКН1 СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛ6СТВУ

И (21) 4468385/25-12 (22) 29.07.88 (46) 23.10.90, Бюл. гч . 39 (71) Пензенский филиал Центрального конструкторского проектно-технологического бюро "Медоборудование" (72) К,М,Каушлы (53) 685.363 (088.8) (56) Авторское свидетельство СССР

N 1166802, кл. А 63 С 7/10, 1982. (54) УСТРОЙСТВ О П РОТИ В ООТДАЧ И И

РЕГУЛИРУЕМОГО ТОРМОЖЕНИЯ ДЛЯ

ЛЫЖ (57) Изобретение относится к тормозным устройствам для лыж и позволяет повысить удобство в пользовании, Устройство противоотдачи и регулируемого торможения для лыж содержит тормозной узел, выносной кнопочный узел управления и гибкий тросниковый привод, одним концом соединенный с тормозным узлом, а другим концом—

Изобретение относится к тормозным устройствам для лыж.

Цель изобретения — повышение удобства в пользовании.

На фиг,1 изображено устройство, продольный разрез; на фиг.2 — то же, вид сверху; на фиг.3 — то же, с тормозными поворотными стержнями, установленными в промежуточном положении (в режиме противоотдачи); на фиг.4 — то же, вид сверху при симметричной установке двух устройств на одной лыже; на фиг.5 — то же, с тормозными поворотными элементами, установленными в крайнем рабочем положении (в режиме торможения),,, Я.)„„16ОО818 А1 с кнопочным узлом управления, Тормозной узел содержит пластинчатое основание, расположенное по бокам лыжи и закрепленное на ее опорной площадке, тормозные поворотные стержни, имеющие Г-образную форму и равномерно установленные вдоль лыжи на пластинчатом основании, и подпружиненную стопорную пластину со сквозными направляющими отверстиями для тормозных поворотных стержней, установленную на нижней поверхности пластин1аioãо основания с возможностью продольного перемещения. Выносной кнопочный узел управления закрепляется на любом удобном месте костюма лыжника.

Нажимая на кнопку узла управления, освобождают стопорную пластину тормозного узла, которая под действием пружины смещается, поворачивая тормозные стержни, свободные концы которых входят в контакт с лыжней и препятствуют обратному скольжению лыжи или тормозят. 5 ил.

Устройство противоотдачи и регулируемого торможения содержит тормозной узел

1, выносной кнопочный узел 2 управления и гибкий тросиковый привод 3, одним концом соединенный с тормозным узлом 1, а другим концом — с кнопочным узлом 2 управления.

Тормозной узел I содержит пластинчатое основание 4, расположенное по бокам лыжи и закрепленное на ее опорной площадке, тормозные поворотные стержни 5, имеющие Г-образную форму и равномерно установленные вдоль лыжи на пластинчатом основании 4 посредством осей 6, и стопорную пластину 7, состоящую из двух слоев 8 и 9, имеющую сквозные направляющие от1600818 верстия 10 и 11 для тормозных поворотных ! стержней 5, соединенную пружиной 12 с пластинчатым основанием 4 и установленную на нижней поверхности пластинчатого основания 4 с воэможностью продольного перемещения, Стопорная пластина 7 имеет паз 13, в котором размещен сухарь 14, соединенный с тросиковым приводом 3, а

:, также стопорный выступ 15, взаимодейст1 вующий с упором 16, размещенным на пла стинчатом основании 4 и ограничивающим : перемещение стопорной пластины 7. Вы, носной кнопочный узел 2 управления содер-! жит корпус 17, в котором установлена

: зубчатая рейка 18, подпружиненная относи:. тельно корпуса 17 посредством пружины 19 и соединенная с тросиковым приводом 3., На зубчатой рейке 18 установлена кнопка 20, расположенная за пределами корпуса

17. На корпусе 17 шарнирно установлен стопорный рычаг 21 с собачкой 22, взаимодей . ствующей с зубчатой рейкой 18. Стопорный рычаг 21 подпружинен относительно корпуса 17 посредством пружины 23. Выносной кнопочный узел 2 управления закрепляется на любом удобном месте костюма лыжника посредством, например, замка типа "репей" или любым другим способом.

Устройство работает следующим образом.

В исходном положении зубчатая рейка

18 выносного кнопочного узла 2 управления свободна от зацепления с собачкой 22 и под действием пружины 19 смещена в крайнее положение, при этом тросиковый привод 3 передает тяговое усилие на стопорную пластину 7 тормозного узла 1, под воздействием которого стопорная пластина

7, поджимая тормозные поворотные стержни 5, устанавливается в крайнее положение, при котором свободные концы тормозных поворотных стержней 5 располагаются параллельно поверхности скольжения лыжи, не взаимодействуя с лыжней.

При появлении обратного скольжения нажимают на кнопку 20 и смещают зубчатую рейку 18 на какую-либо величину, при этом зубчатая рейка 18 входит в зацепление с

5 собачкой 22 и фиксируется, а тяговое усилие на стопорную пластину 7 снижается и она под действием пружины 12 смещается, поворачивая тормозные стержни 5, при этом свободные концы стержней 5 взаимо10 действуют с лыжней и в зависимости от угла поворота либо гасят противоотдачу лыжи, либо тормозят, Для прекращения торможения нужно нажать на стопорный рычаг 21 и освободить от зацепления зубчатую рейку

15 18, Один выносной кнопочный узел 2 управления может управлять такжедвумя тормозными узлами 1, установленными на одной лыже по обе стороны ее опорной площадки.

Формула изобретения

Устройство противоотдачи и регулируемого торможения для лыж, содержащее

25 тормозной узел, состоящий из пластинчатого основания, расположенного по бокам лыжи и закрепленного на ее опорной площадке, и тормозных поворотных стержней, равномерно установленных вдоль лыжи на

30 пластинчатом основании, о т л и ч а ю щ е ес я тем, что, с целью повышения удобства в пользовании, оно имеет выносной кнопочный узел управления и гибкий тросиковый привод, одним концом соединенный с тор35 мозным узлом, а другим концом — с кнопочным узлом управления, при этом тормозной узел имеет подпружиненную стопорную пластину со сквозными направляющими отверстиями для тормозных поворотных

40 стержней, установленную на нижней поверхности пластинчатого основания с воэможностью продольного перемещения, а тормозные поворотные стержни имеют Гобразную форму.

1600818

1600818

1600818 й

1600818
