Устройство для автоматического регулирования степени загрузки фильтрующей центрифуги периодического действия

Устройство для автоматического регулирования степени загрузки фильтрующей центрифуги периодического действия

Иллюстрации

Показать все

Реферат



Изобретение относится к разделению суспензий в центрифугах, применяемых в химической, пищевой и медицинской промышленности для разделения суспензий в центробежном поле на жидкую и твердую фазы. Цель изобретения - увеличение производительности центрифуги и улучшение качества центрифугируемого продукта. Цель достигается тем, что загрузку фильтрующей центрифуги периодического действия производят с помощью устройства, содержащего датчик скорости, соединенный с одним из входов блока управления технологическим циклом, один из выходов которого соединен с клапаном закрытия шибера наполнения, и снабжено последовательно соединенными электродвигателем центрифуги, датчиком тока электродвигателя центрифуги, элементом памяти, сумматором, интегратором, причем выход датчика тока электродвигателя центрифуги соединен с вторым входом сумматора, выход интегратора - с вторым входом блока управления технологическим циклом, а управляющие входа элемента памяти и интегратора соединены с вторым выходом блока управления технологическим циклом. Данное устройство в качестве величины, характеризующей степень загрузки барабана центрифуги, использует величину, пропорциональную квадрату массы суспензии в барабане центрифуги за время загрузки, получаемую интегрированием снижения тока электродвигателя центрифуги за время загрузки относительно тока электродвигателя в начальный момент загрузки. 1 ил.

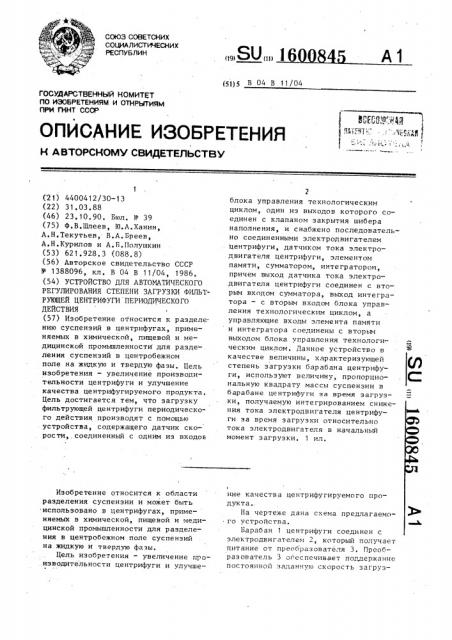

С(3ЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) (51)5 В 04 В 11/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

l10 ИЭОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4400412/30-13 (22) 31.03.88 (46) 23.10.90 ° Бюл. 1(39 (75) Ф.В.Шлеев, Ю.A.Õàíèí, А.Н.Текутьев, В.А.Бреев, А.Н.Курилов и А.Б.Полушкин (53) 621.928,3 (088.8) (56) Авторское свидетельство СССР

В 1388096, кл. В 04 В 1!/04, 1986. (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО

РЕГУЛИРОВАНИЯ СТЕПЕНИ ЗАГРУЗКИ ФИЛЬТРУЮЩЕЙ ЦЕНТРИФУГИ ПЕРИОДИЧЕСКОГО

ДЕЙСТВИЯ (57) Изобретение относится к разделе. нию суспензий в центрифугах, применяемых в химической, пищевой и медицинской промышленности для разделения суспензий в центробежном поле на жидкую и твердую фазы. Цель изобретения — увеличение производительности центрифуги и улучшение качества центрифугируемого продукта.

Цель достигается тем, что загрузку фильтрующей центрифуги периодического действия производят с помощью устройства, содержащего датчик скорости,, соединенный с одним из входов

Изобретение относится к области разделения суспензии и может быть .использовано в центрифугах, применяемыХ в химической, пищевой и медицинской промышленности для разделения в центробежном поле суспензий на жидкую и твердую фазы.

Цель изобретения — увеличение производительности центрифуги и улучшеблока управления технологическим циклом, один из выходов которого соединен с клапаном закрытия шибера наполнения, и снабжено последовательно соединенными электродвигателем центрифуги, датчиком тока электродвигателя центрифуги, элементом памяти, сумматором, интегратором, причем выход датчика тока электродвигателя центрифуги соединен с вторым входом сумматора, выход интегратора — с вторым входом блока управления технологическим циклом, а управляющие входы элемента памяти и интегратора соединены с вторым выходом блока управления технологическим циклом. Данное устройство в качестве величины, характеризующей степень загрузки барабана центрифуги, используют величину, пропорциональную квадрату массы суспензии в барабане центрифуги эа время загрузки, получаемую интегрированием снижения тока электродвигателя центрифуги эа время загрузки относительно тока электродвигателя в начальный момент загрузки. 1 ил.

1 ние качеств а центрифугируемо ro npoдукта ..

На чертеже дана схема предлагаемого устройства.

Барабан 1 центрифуги соединен с электродвигателем 2, который получает питание от преобразователя 3. Преобразователь 3 обеспечивает поддержание постоянной заданную скорость загруз160084 5 ки. Двигатель 2 или барабан 1 центрифуги соединен с датчиком 9 скорости, обеспечивающим измерение скорости барабана центрифуги. Двигатель 2 соединен с датчиком 4 тока, выход которого соединен с элементом 5 памяти, обеспечивающим запоминание тока электродвигателя в момент начала загрузки. Сумматор 6, один вход которо- 1О

:.го соединен с выходом элемента 5 па;мяти, а другой, вход — с выходом дат чика 4 тока, обеспечивает получение снижения тока электродвигателя центрифуги за время загрузки. Выход сум матора 6 соединен с входом интеграто ра 7, который обеспечивает получение величины, пропорциональной квадрату массы суспенэии в барабане центрифуги за время загрузки. Блок 8 управле- 20

: ния технологическим циклом содержит функциональные элементы, обеспечиваю, щие технологические операции всего технологического цикла центрифугирования. На уровне функциональных эле- 25 ментов, осуществляющих загрузку барабана центрифуги, выход интегратора 7 соединен с. компаратором (лементом сравнения) блока 8, другой вход этого компаратора соединен с устройством задания уровня загрузки центрифуги, Выход данного компаратора соединен с устройством технологической автоматики, один из выходов которого соединен с усилителем (например, с электромагнитным реле), а выход усилителя соединен с электромагнитом клапана 9 закрытия шибера.

Другой выход данного усилителя соединен с управляющими входами элемента

5 памяти и интегратора 7, он осуще40 ствляет сброс интегратора 7 и элемента 5 памяти в конце загрузки и запуск их в начальный момент загрузки. Выход датчика 10 скорости соеди. нен с входом устройства технологической автоматики блока 8, выход которого соединен с тем же усилителем, управляющим электромагнитом клапана

9 закрытия шибера, который обеспечивает его открывание при достижении двигателем 2 заданной скорости загрузки.

Устройство работает следующим образом.

С помощью преобразователя 3 дви— гатель 2 разгоняется до оборотов загрузкии. По достижении двигателем 2 оборотов загрузки открывается клапан

9 шибера наполнения центрифуги и суспензия поступает в барабан. Одновременно сигнал с.выхода блока 8 управления поступает на управляющие входы элемента 5 памяти и интегратора 7 и производит запуск их в работу

Сигнал с датчика 4 тока поступает на вход элемента 5 памяти, на выходе которого запоминается значение тока электродвигателя центрифуги в момент начала загрузки. Поступающие на входы сумматора 6 сигналы с выхода элемента 5 памяти и датчика 4 тока образуют на его выходе сигнал значения снижения тока электродвигателя центрифуги за время загрузки. С выхода сумматора 6 сигнал поступает на вход интегратора 7, на выходе которого получается значение, пропорциональное квапрату массы суспензии в барабане центрифуги за время загрузки. С выхода интегратора 7 сигнал поступает на вход блока 8 управления и при достижении им заданного уровня блок 8 управления отключает клапан 9 закрытия шибера наполнения и шибер закрывается ° Привод включается на разгон. В конце загрузки блок 8 управления технологическим циклом осуществляет сброс интегратора 7 и элемента 5 памяти, формула и з о б р е т е и и я

Устройство пля автоматического регулирования степени загрузки фильтрующей центрифуги периодического действия, содержащее последовательно соединенные преобразователь, двигатель, датчик частоты вращения барабана центрифуги, блок управления технологическим циклом, клапан шибера наполнения, а также сумматор и интегратор, о т л и ч а ю щ е е с я тем, что, с целью увеличения производительности центрифуги и повышения качества центрифугируемого продукта, оно дополнительно снабжено датчиком тока. двигателя центрифуги и элементом памяти, причем датчик тока двигателя центрифуги соединен с первыми входами элемента памяти и сумматора, выход элемента памяти соединен с вторым входом сумматора, выход ;оторого подключен к первому нхопу интегратора, выход интегратора соединен с блоком управления технологическим циклом, выхоп которого попключен к вторым L .êàäaì элеменTa памяти и интеграт< ра.

1600845

Составитель В.Новиков

Техред М.?:оданшч Корректор M. Кучерявая

Редактор Л.Гратилло

Заказ 3232 Тираж 457 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат Патент", r. Ужгород, ул. Гагарина, 101
