Ударный гайковерт

Ударный гайковерт

Иллюстрации

Показать все

Реферат



Изобретение относится к ручному механизированному инструменту ударного действия. Цель изобретения - повышение надежности. Ударный гайковерт содержит корпус 1, размещенные в нем привод 2, приводной вал 3, установленные на приводном валу 3 шпиндель-наковальню 4 и ударник 7 с диаметрально расположенными продольными отверстиями 11, в которых установлены подвижные ударные пальцы 12, взаимодействующие с рабочими кулачками 5 шпинделя - наковальни 4. Поверхности 19 продольных отверстий 11 ударника 7 выполнены с криволинейной образующей, эквидистантной линии изгиба оси пальцев 12 в момент удара. При затяжке резьбового соединения ударные пальцы 12 передают кинетическую энергию разогнанных масс, периодически вступая в контакт с рабочими кулачками 6 шпинделя-наковальни 4. Ударные пальцы 12 в момент удара изгибаются и прилегают к поверхностям 19 продольных отверстий 11 ударника 7. 4 ил.

СОЮЗ СОВЕТСКИХ.

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 B 25 В 21/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

tg ц (21) 4144503/25-28 (22) 17.11.86 (46) 23,10.90. Бюл. М 39 (71) Московское научно-производственное обьединение по механизированному строительному инструменту и отделочным машинам (72) Г.А.Антипов, М,Л.Гельфанд, Г.А.Корнильев и Я,И.Ципенюк (53) 621.883 (088.8) „„5LI „„1600942 А1 (54) УДАРНЫЙ ГАЙКОВЕРТ (57) Изобретение относится к ручному механизированному инструменту ударного действия, Цель изобретения — повышение надежности, Ударный гайковерт содержит корпус 1, размещенные в нем привод 2, приводной вал 3, установленные на.приводном валу 3 шпиндель-наковальню 4 и ударник 7 с диаметрально расположенными продоль .ными отверстиями 11, в которых установле1600942

10

30

40 ны подвижные ударные пальцы 12, взаимодействующие с рабочими кулачками 5 шпинделя-наковальни 4. Поверхности 19 продольных отверстий 11 ударника 7 выполнены с криволинейной образующей, эквидистантной линии изгиба оси пальцев 12 в момент удара. При затяжке резьбового соеИзобретение относится к ручному механизированному инструменту ударного действия, в частности к гайковертам, и может быть использовано в различных отраслях промышленности при сборке и разборке резьбовых соединений.

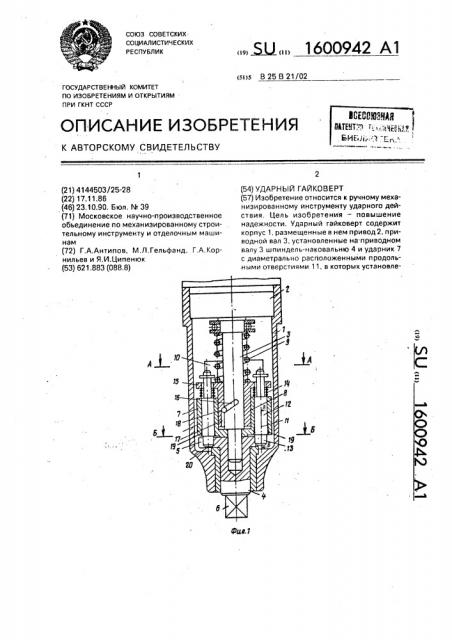

Цель изобретения — повышение надежности за счет уменьшения действия ударных нагрузок на детали гайковерта, На фиг.1 изображен ударный гайковерт, продольный разрез; на фиг,2 — разрез

А-А на фиг.1; на фиг.3 — разрез Б-Б на фиг.1; на фиг,4 — разрез В-В на фиг.1.

Ударный гайковерт содержит корпус 1, размещенные в нем привод 2 с приводным валом 3, шпиндель-наковальню 4 с рабочими кулачками 5 на одном конце, с головкой

6 под ключ на другом, На приводном валу 3 установлены ударник 7 и поводок 8, подпружиненный пружиной 9 к ударнику 7. В ударнике 7 выполнены паз 10 и два диаметрально расположенных продольных отверстия 11, в которых установлены с возможностью перемещения ударные пальцы 12, имеющие на концах, обращенных к шпинделю-наковальне 4, кулачки t3. Ударные пальцы 12 связаны между собой поводком 8 и подпружинены пружинами 14 относительно поводка 8 в сторону шпинделя-наковальни 4. Поводок 8 имеет фланец 15 прямоугольной формы, который размещен в пазу 10 ударника 7, Поводок 8 кинематически связан с приводным валом 3 посредством разобщающего механизма, выполненного в виде V-образных канавок

16 и 17, расположенных соответственно на приводном валу 3 и на внутренней цилиндрической поверхности поводка 8, и шарика

18, размещенного в этих канавках. Таким образом, поводок 8 может перемещаться относительно ударника 7 в осевом направлении и имеет совместное с ним вращение.

Поверхности 19 диаметрально расположенных продольных отверстий 11 ударника

7 со стороны шпинделя-наковальни 4 выполнены с.криволинейной образующей, эквидистантной линии изгиба оси пальцев 12 в момент удара. динения ударные пальцы 12 передают кинетическую энергию разогнанных масс, периодически вступая в контакт с рабочими кулачками 6 шпинделя-наковальни 4, Ударные пальцы 12 в момент удара изгибаются и прилегают к поверхностям 19 продольных отверстий 11 ударника 7. 4 ил.

Ударный гайковерт работает следую-. щим образом, После установки торцового ключа (не показан) на гайку затягиваемого резьбового соединения (не показана) включают привод

2, Вращение через приводной вал 3, V-образную канавку 16, шарик 18 и V-образную канавку 17 передается на поводок 8 и через ударные пальцы 12 — на ударник 7, Поскольку кулачки 13 ударных пальцев

12 взаимодействуют с рабочими кулачками

5 шпинделя-наковальни 4, то последний, вращаясь, передает крутящий момент на. гайку затягиваемого резьбового соединения. По мере завертывания гайки возрастает сопротивление в резьбовом соединении и шпиндель-наковальня 4 затормаживается.

В связи с этим затормаживаются во вращательном движении ударные пальцы 12, ударник 7 и поводок 8.

Поскольку приводной вал 3 продолжает вращаться, то в результате взаимодействия

V-образной канавки 16, шарика 18 и V-образной канавки 17 поводок 8 перемещается в осевом направлении в сторону от шпинделя-наковальни 4, сжимая пружину 9. Совместно с поводком 8 перемещаются в осевом направлении ударные пальцы 12.

Таким образом, кинетическая энергия приводного вала 3 преобразуется в потенциальную энергию сжатой пружины 9.

Вследствие осевого перемещения кулачки 13 ударных пальцев 12 выходят из зацепления с рабочими кулачками 5 шпинделя-наковальни 4. После этого поводок 8, ударник 7 и ударные пальцы 12 начинают вращаться совместно с приводным валом 3.

Однако осевое перемещение поводка 8, ударных пальцев 12 и сжатие пружины 9 п родолжается вследствие инерцис н ности до тех пор, пока скорость вращения поводка

8, ударных пальцев 12 и ударника 7 не сравняется со скоростью вращения приводного вала 3.

Затем под действием пружины 9 поводок 8 и ударные пальцы 12 начинают перемещаться в исходное положение и происходит импульсное преобразование, 1600942

12 оотенциальной энергии сжатой пружины 9 в кинетическую энергию вращения поводка

8, ударника 7 и ударных пальцев 12.

Совместное осевое перемещение поводка 8 и ударных пальцев 12 продолжается до момента, когда торцовые поверхности 20 ударных пальцев 12 входят в контакт с торцовыми поверхностями 21 рабочих кулачков

15 шпинделя-наковальни 4. С этого момента осевое перемещение к шпинделю-наковальне 4 продолжает только поводок 8, при этом его фланец 15 сжимает пружины 14, а торцовые поверхности 20 ударных пальцев

12 проскальзывают по торцовым поверхностям 21 рабочих кулачков 5 шпинделя-наковальни 4.

Как только торцовые поверхности 21 рабочих кулачков 5 шпинделя-наковальни 4 выйдут иэ контакта с торцовыми поверхностями 20 ударных пальцев 12, последние под действием пружин 14 перемещаются в исходное положение. В дальнейшем ударные пальцы 12 перемещаются совместно с поводком 8, имея общее вращение с ударником 7 до момента, когда кулачки 13 ударных пальцев 12 войдут в контакт с рабочими кулачками 5 шпинделя-наковальни 4. Происходит удар, при котором полная кинетическая энергия разогнанных масс передается на реэьбовое соединение, . В дальнейшем, до тех пор пока вклю50 чен привод 2, удары периодически повторяются и гайковерт работает в описанной последовательности. В связи с тем, что поверхности отверстий 11 ударника 7 со стороны шпинделя-наковальни 4 выполнены с

5 криволинейной образующей 19, зквидистантной линии изгиба оси пальцев 12 в момент удара, то вследствие изгиба ударных пальцев время ударного импульса увеличивается, а усилие соответственно

10 уменьшается, что приводит к уменьшению разрушающих нагрузок на гайковерт в целом, Формула изобретения ударный гайковерт, содержащий кор15 пус, размещенные в нем привод с приводным валом, пиндель-наковальню с рабочими кулачками, установленные на приводном валу с воэможностью совместного вращения и относительного осевого

20 перемещения поводок и ударник, имеющий на торце паз и диаметрально расположенные продольные отверстия, размещенные в последних с возможностью перемещения вдоль оси ударные пальцы с кулачками на

25 концах для взаимодействия с рабочими кулачками шпинделя-наковальни, о т л и ч а юшийся тем, что, с целью повышения надежности, поверхности продольных отверстий со стороны шпинделя-наковальни

30 выполнены с криволинейной образующей.

1600942 д-В
