Устройство для затяжки резьбовых соединений разъемов сосудов высокого давления

Устройство для затяжки резьбовых соединений разъемов сосудов высокого давления

Иллюстрации

Показать все

Реферат



Изобретение предназначено для затяжки резьбовых соединений разъемов сосудов высокого давления в тяжелом машиностроении. Цель - повышение надежности путем обеспечения стабильности усилия затяжки при длительной работе. Посредством привода 3 бандаж 2 приводится во вращение в направлении захода ответных выступов 10 дополнительных тяг 9 и выступов 5 тяг 4 друг на друга клиновыми поверхностями 6. В результате клинового эффекта возникает затяжка разъема сосуда 17 с усилием, контролируемым посредством системы контроля. 1 з.п. ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (! 9) (I I ) (s()s B 25 В 29/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4373739/25-28 (22) 03.02.88 (46) 23.10.90, Бюл, N 39 (72) Ю.С.Максимов и Ю.Д. Евстигнеев (53) 621.883 (088.8) (56) Авторское свидетельство СССР

М 1521585, кл. В 25 В 29/02. 19.04.88, (54) УСТРОЙСТВО ДЛЯ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ РАЗЬЕМОВ СОСУДОВ ВЫСОКОГО ДАВЛЕНИЯ (57) Изобретение предназначено для затяжки реэьбовых соединений разъемов сосудов высокого давления в тяжелом машиностроении. Цель — повышение надежности путем обеспечения стабильности усилия затяжки при длительной работе. Посредством привода 3 бандаж 2 приводится во вращение в направлении захода ответных выступов 10 дополнительных тяг 9 и выступов 5 тяг 4 друг на друга клиновыми поверхностями 6. В результате клинового эффекта возникает затяжка разъема сосуда 17 с усилием, контролируемым посредством системы контроля. 1 э.п. ф-лы, 1 ил, 1600945

Изобретение относится к машиностроению и может быть использовано для затяжки резьбовых соединений разъемов сосудов высокого давления.

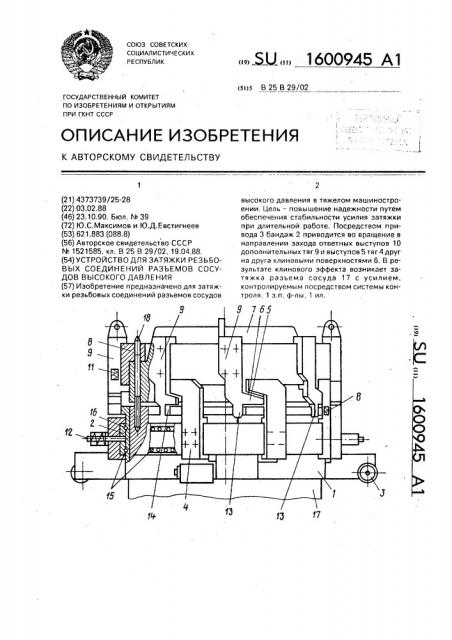

Цель. изобретения - повышение надежности за счет обеспечения стабильности усилия затяжки при длительной работе, На чертеже представлено устройство, общий вид.

Устройство для затяжки резьбовых соединений разъемов сосудов высокого давления содержит натяжную часть, состоящую из опорной детали 1 в виде кольца, установленного на ней с возможностью поворота относительно ее оси бандажа 2 и его привода 3, закрепленных на бандаже 2 тяг 4 с выступами 5; имеющими клиновую поверхность 6, установленную на крышке 7 сосуда нажимную часть, состоящую из основания

8, на котором установлены дополнительные тяги 9 с выступами 10, ответными выступам

5 тяг 4, и систему контроля, включающую датчики нагрузок 11 и перемещений 12, установленные на осевых упорах 13 тяг 9. В опорной детали 1 выполнены пазы 14.

Устройство работает следующим образом.

Опорная деталь 1 с установленным на ней посредством, например, тел 15 качения в канавке 16 бандажом 2 крепится на боковой поверхности сосуда 17 высокого давления, а на бандаже 2 крепятся тяги 4. На крышку 7 устанавливается основание 8, при этом крепежные шпильки 18 служат направляющими. На основании 8 устанавливаются дополнительные тяги 9. Посредством привода 3 бандаж 2 приводится во вращение в направлении захода ответных выступов 10 дополнительных тяг 9 и выступов 5 тяг 4 друг на друга клиновыми поверхностями 6. В результате клинового эффекта возникает затяжка разъема сосуда 17 с усилием, контролируемым посредством системы контроля. По достижении заданного усилия система контроля выключает привод 3. Таким же образом разъем-сосуда 17 затянут и готов для производства последующих регламентных работ с ним.

Фррмула изобретения

1. Устройство для затяжки реэьбовых соединений разъемов сосудов высокого давления, содержащее нажимную часть, включающую основание для установки на крышке сосуда, натяжную часть для связи с сосудом, включающую опорную деталь в виде кольца и кинематически связанные с ней одними концами по образующей поверхности параллельно ее оси, по меньшей мере, четыре тяги с выступами на свободном конце каждой иэ них, домкрат, связывающий основание и опорную деталь, привод и сис10 тему контроля, включающую датчики перемещений и нагрузок, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности путем обеспечения стабильности усилия за15 тяжки при длительной работе, оно снабжено дополнительными тягами, количество которых выбрано равным количеству тяг натяжной части, закрепленными одними концами на основании параллельно его оси, а на других концах имеющими выступы с клиновой поверхностью, бандажом, установленным на боковой поверхности опорной детали с возможностью поворота относи20

25 тельно ее оси, тяги натяжной части установлены на бандаже, а выступ каждой из них выполнен с клиновой поверхностью для постоянного контактирования с клиновой поверхностью выступов тяг нажимной части, выполняющих роль домкрата стягивающего действия, на торцовой поверхности высту30 пов дополнительных тяг параллельно оси устройства выполнены осевые упоры, на торцовой поверхности опорной детали, обращенной к основанию, выполнены пазы, ответные осевым упорам, а датчики переме35 щений и нагрузок установлены на боковой поверхности осевых упоров, 2, Устройство по п.1, о т л и ч а ю щ е ес я тем, что, с целью повышения долговечности эа счет уменьшения сил трения, на взаимодействующих боковых поверхностях бандажа и опорной детали выполнены ответные одна другой кольцевые канавки, а

45 устройство снабжено телами качения, размещенными в последних, Составитель А,Соколов
