Реферат



Изобретение относится к устройствам для распускания и перемешивания глин и позволит интенсифицировать перемешивание за счет циклических осевых колебаний. Смеситель содержит вертикальный призматический корпус 1 с трехлопастным импеллером 3, закрепленным на приводном валу 2. Он снабжен соединенным с валом вибровозбудителем, выполненным в виде кинематически соединенных с конической шестерней 8 зубчатых колес 5,6. Шестерня 8 смонтирована на ползуне 10, кинематически связанном с валом с возможностью вертикального перемещения вдоль оси последнего и с имеющим механизм фиксации водилом 12. Рабочая поверхность колес 5, 6 и шестерни 8 выполнены волнообразной. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЯ 1АЛИСТИЧЕСНИХ

РЕСПУБЛИК

А1 ! (19) (И) (51)5 В 28 С 5/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРИЧНОМУ СВИДЕТЕЛЬСТВУ

Ечг» (54) СМЕСИТЕЛЬ

lI

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4449945/23-33 (22) 30.05.88 (46) 23.10.90. Бюл. Р 39 .(71) Московский институт приборостроения (72) В.П.Прохоров, Н.И.Прохорова и В.Н.Мальков (53) 6? 1-.929.9 (088.8) (56) Ильевич А.П. Машины и оборудование для заводов по производству керамики и огнеупоров. — М.: Высшая школа, 1979, с. 344, (57) Изобретение относится к устройствам для распускания и перемешивания

2 глин и позволит интенсифицировать перемешивание за счет циклических осевых колебаний. Смеситель содержит вертикальный призматический корпус 1 с трехлопастным импеллером 3, закрепленным на приводном валу 2. Он снабжен соединенным с валом вибровоз., будителем, выполненным в виде кинематически соединенных с конической шестерней 8 зубчатых колес 5, 6. Шес,терня 8 смонтирована на ползуне 10, кинематически связанном с валом с возможностью вертикального геремещения вдоль оси последнего и с имеющим механизм фиксации водилом 12. Рабочая поверхность колес 5, 6 и шестерни 8 выполнена волнообразной. 1 ил. 9

1600965 ствия зубчатых колес 5 и 6 и шестерни

8 получает циклическое винтовое движение. В результате этого происходит интенсивное перемешивание двух фаз.

При этом куски твердого материала отбрасываемые винтом, ударяясь о дно корпуса и его стенки, лопасти винта, измельчаются.

Амплитуду осевого колебания вала

2 с импеллером 4 можно регулировать прямо на ходу. Для этого следует рукояткой привести во вращение червяк

14 и повернуть червячное колесо 13 и связанное с ним водило 12 на требуемый угол.

В результате регулировки гребни и впадины волнистых начальных поверхностей колес 5 и 6 смещаются по фазе на требуемый угол, что обеспечивает изменение амплитуды циклического осевого перемещения колеса 5, а значит, и вала 2 с импеллером 3. Чтобы изменить частоту осевого колебательного движения вала 2 нужно сообщить вращение червяку 14.

Изобретение относится к смесительн м устройствам, применяющимся для распускания глин в воде, смешивания жИдких масс с влажностью не менее

32-50 и поддержания их во взвешенном состоянии.

Цель изобретения — интенсификация перемешивания эа счет циклических осевых колебаний. 10

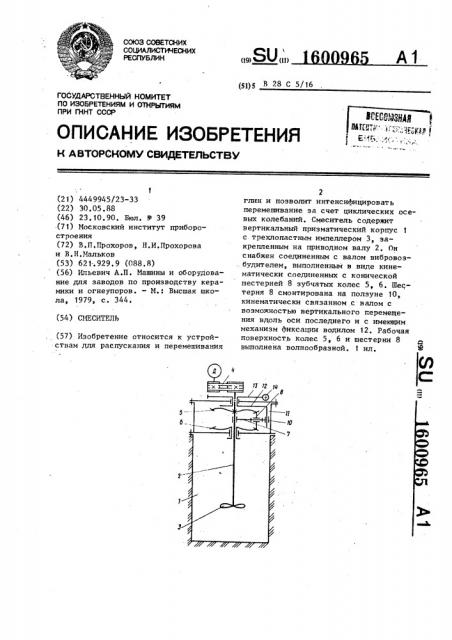

На чертеже изображен смеситель, общий вид.

Смеситель содержит вертикальный призматический (шести- или восьми ранник) корпус 1, внутри вдоль оси которого проходит вертикальный вал с закрепленным на нем трехлопастным импеллером 3. Верхним концом вал

2 через клиноременную передачу 4 связан с электромотором. Ведущее зубчатое колесчэ 5 вибровозбудителя закреплено на валу 2, а соосное с ним едомое колесо 6 установлено в подШипниках корпуса 7 вибровозбудителя и имеет возможность вращения и по- 25 ступательного перемещения относительно этого вала. Рабочая поверхность

Колес 5 и 6 выполнена волнообразной.

Колеса 5 и 6 взаимодействуют друг с другом через промежуточную коничес- 30 кую шестерню 8, ось 9 которой размещена в ползуне 10, установленном на прямолинейной направляющей 11 водила 12 с возможностью поступательного перемещения вдоль оси вала 2. Водило

12 с помощью механизма фиксации в виде закрепленного на водиле 12 чер,вячного колеса 13, входящего в зацепление с червяком 14, может вращаться вокруг оси. нала 2 и быть зафиксированным в любом положении вследствие того, что червячная передача выполнена самотормозящейся.

Рабочая поверхность шестерни 8 выполнена волнообразной.

Смеситель работает следующим образом.

Внутрь корпуса 1 подаются дпя смешивания жидкая и твердая фазы, При включении электродвигателя вал 2 с импеллером 3 в результате взаимодейСоставитель Т.Мачихина

Редактор О.Головач Техред Л.Сердюкова

Формула изобретения

Смеситель, содержащий вертикальный призматический корпус с расположенным внутри трехлопастным импеллером, закрепленным на приводнам валу, о т л и ч- а ю шийся тем, что, с целью интенсификации перемешивания за счет циклических осевых колебаний, он снабжен соединенным с валом вибровозбудителем, выполненным в виде кинематически соединенных с конической шестерней верхнего и нижнего зубчатых колес, верхнее из которых закреплено на валу, а шестерня смонтирована на полэуне, кинематически связанном с валом с нозможностью вертикального перемещения вдоль оси последнего и с имеющим ч механизм фиксации водилом установленным на валу с возможностью вращения вокруг его оси, при этом рабочая поверхность колес выполнена волнообразной.
