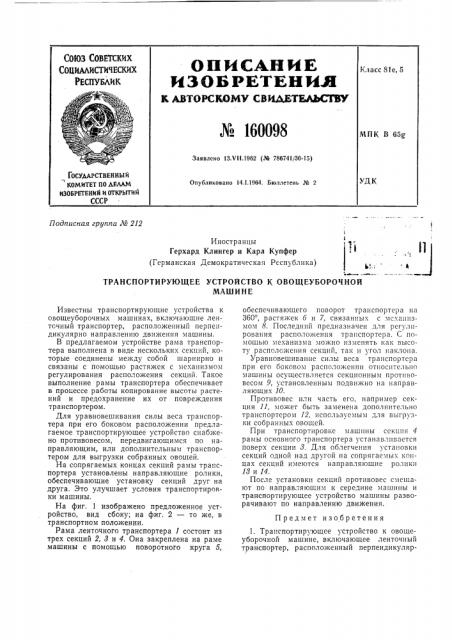

Патент ссср 160098
Иллюстрации
Реферат
Coma Cosmmx
СОЦИАЛИСТИЧЕСКИХ
РеспуБлИк
OIINCAHNK
ИЗОБРЕТЕНИ,В к ьвтоВСЮмм свиЬатилаСТИУ № 160098
Класс Sle, 5
МПК В 65g
Заявлено 13.V11.1962 (№ 786741/30-15) ГОСУДАРСТВЕННЫИ
КОМИТЕТ ПО ДЕЛАМ изОБРетений и ОткРыти Й
СССР
УДК
Опубликовано 14.1.1964. Бюллетень № 2
Подписная группа № 212
П
Иностранцы
Герхард Клингер и Карл Купфер (Германская Демократическая Республика) Ф,Ю
ТРАНСПОРТИРУЮЩЕЕ УСТРОЙСТВО К ОВОЩЕУБОРОЧНОЙ
МАШИНЕ
Предмет изобретения
Известны транспортирующие устройства к овощеуборочных машинах, включающие ленточный транспортер, расположенньш перпендикулярно направлению движения машины, В предлагаемом устройстве рама транспортера выполнена в виде нескольких секций, «оторые соединены между собой шарнирно и связаны с помощью растяжек с механизмом регулирования расположения секций. Такое выполнение рамы транспортера обеспечивает в процессе работы копирование высоты растений и предохранение их от повреждения транспортером.
Для уравновешивания силы веса транспортера при его боковом расположении предлагаемое транспортирующее устройство снабжено противовесом, передвигающимся по направляющим, или дополнительным транспортером для выгрузки собранных овощей.
На сопрягаемых концах секций рамы транспортера установлены направляющие ролики, обеспечивающие установку секций друг на друга. Это улучшает условия транспортировки машины.
На фиг. 1 изображено предложенное устройство, вид сбоку; на фиг. 2 — то же, в транспортном положении.
Рама ленточного транспортера 1 состоит из трех секций 2, 8 и 4. Она закреплена на раме машины с помощью поворотного круга 5, обеспечивающего поворот транспортера на
360, растяжек 6 и 7, связанны.;. с меха гнзмом 8. Последний предназначен для регулирования расположения транспортера. С помощью механизма можно изменять как высоту расположения секций, так и угол наклона.
Уравновешиванпе силы веса транспортера при его боковом расположении относительно машины осуществляется секционным противовесом 9, установленным подвижно на направляющих 10.
Противовес нли часть его, например секция 11, может быть заменена дополнительно транспортером 12, используемым для выгрузки собранных овощей.
При транспортировке машины секння 4 рамы основного транспортера устанавливается поверх секции 8. Для оолегчення установки секций одной над другой на сопрягаемых концах секций имеются направляющие ролики
13 и 14.
После установки секций противовес смещают по направляющим к середине машины и транспортирующее устройство машины разворачивают по направлению движения.
1. Транспортирующее устройство к овощеуборочной машине, включающее ленточный транспортер, расположенный перпендикуляр№ 160098
Фыг2
Составитель И. Зайцев
Редактор М. И. Бородина Техред А. Кудрявицкая Корректор Р; Т. Келембет
Подп. к печ. 16/I — 64 г. Формат бум. 60+908>
Заказ 3549/14 Тираж 1450
ЦНИИПИ Государственного комитета по делам изобретений и сткрытий СССР
Москва, Центр, пр. Серова, д. 4
Типография, пр. Сапунова, 2 но направлению движения машины, отличающееся тем, что, с целью копирования высоты растений и предохранения их от повреждения, рама транспортера выполнена в виде нескольких секций, шарнирно соединенных между собой и связанных с помощью растяжек с механизмом регулирования расположения секций.
2. Транспортирующее устройство по п. 1, отличающееся тем, что, с целью уравновешивания силы веса транспортера при его боковом расположении относительно машины, устройство снабжено противовесом, передвигающимся по направляющим, или дополнительным транспортером для выгрузки собранных овощей.
3. Транспортирующее устройство по пп. 1, 2, отличающееся тем, что, с целью улучшения условий транспортировки машины, на сопрягаемых концах секций рамы транспортера установлены направляющие ролики, обеспечивающие установку секций друг на друга.
