Реферат



Изобретение относится к разделению предметов, в частности к оборудованию для отделения заданного количества плоских предметов от стопы их. Цель изобретения - повышение надежности работы и расширение технологических возможностей путем выдачи изделий различной номенклатуры. Устройство для выдачи комплектов плоских изделий 4 содержит смонтированные на основании 1 направляющие 2 с магазином 3 для стопы изделий, выполненным в виде двух секций, ползуна 7, ограничительных упоров 8 и 9, закрепленных на концах направляющих, пневмоцилиндра 10 для привода приводного толкателя, выполненного в виде клина 12 с элементами качения, и несущую изделия платформу 17 с выступами на ее боковых сторонах. Ползун 7 имеет фиксаторы, продольный паз для установки элементов качения клина 12 и два вертикальных паза для контактирования с выступами платформы 17. 6 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК щ) R 65 Н 3/00

:",. Д) н

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlO ÈÇOÁPÅTÅÍÈßM И ОТНРЬ(ТИЯМ

ПРИ ГКНТ СССР

1 (21) 4276980/25-12 (22) 06.07.87 (46) 23.10.90. Вюл,. М 39 (71) Научно-производственное объединение Комплекс" (72) 1п.R. Лаурсон и В.А. Пустовалов (53) 62 2?о 64(088 8) (56) Патент Англии Р 2112364, кл. В 65 Н 3/00, 1983. (54) УГТРОЙГтВО,плЯ ВыпАчи KoNITJ7FKTAR

ПЛОСКИХ:ИЗДЕЛИИ (57) Изобретение относится к разделению предметов, в частности к оборудованию для отделения заданного количества плоских предметов от стопы, Цель изобретения — повышение надежности работы и расширение технологических возможностей путем выдачи из1

„„ЯО„„16О1051

2 делий различной номенклатуры. Устройство для выдачи комплектов плоских изделий 4 содержит смонтированные на основании 1 направляющие 2 с магазином 3 для стопы изделий, выполненным в виде двух секций, полэуна 7, ограничительных упоров Яи 9, закрепленных на концах направляющих, пневмоцилиндра. 10 для привода приводного толкателя, выполненного в виде кгина 12 с элементами качения, и несущую изделия платформу 17 с выступами на ее боковых сторонах. Ползун 7 имеет фиксаторы, продольный паз для установки элементов качения клина 12 и два вертикальных паза для контактирования с выступами платформы 17.

6 ил.

1601011

П 1обр. топив ОтнОГится к с1бпягти с О Р т11 Р О в к 11 1 f P 1 з Д P JI P 1111 Я и 1 > с Дк с т О В

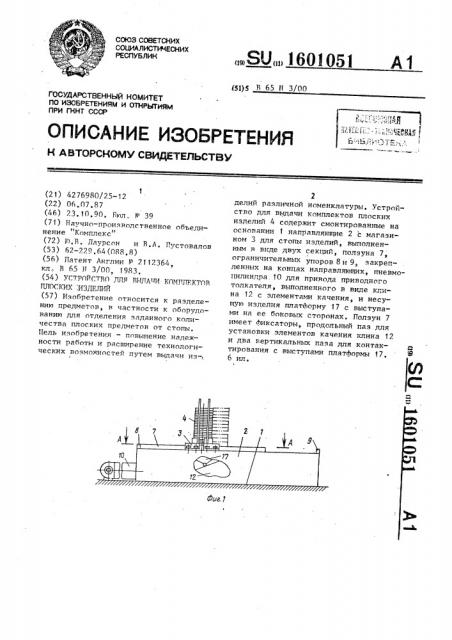

1 ( в чястнс с.ти к Оборудованию для от деления заданного количества изделий от стопы, Пелью изобретения является ( 1иение надежности работы и расширение технологических возможностей путем выдачи изделий различной номенклатуры, На Аиг. 1 изображено предлагаемое стро11Гтво общии вид, на Аиг. 2 то же, вид errepxy; на фиг, 3 — разрез А-Л на фиг. 1; на Аиг. 4 — разрез Б-В на Аиг. 3 при исходном положении платАормы для выдаваемой стопки изделий под магазином с изделиями; на Аиг. 5 — то же, при положении платАОрми в позиции выдачи комплекта изделий; ня Аиг. 6 — разрез R-В на Аиг. 4.

Устрой1ство содержит основание 1, на котором закреплены Г-образные направляющие 2. Ня направляющих 2 установлен магазин 3 для изделий 4, выполненныР из двух секций 5 и 6, одна из которых 6 имеет возможность перемещения по пазу, выполненному в верхней полке направляющей 2 с по10

20 следующим ее закреплениек в зависимости от изменения наружного размера загружаемь1х изделий 4.

Между направляющими 2 размещен ползун 7, который имеет возможность перемещения rro верхней полке Г-образ35 ных направляющих 2 между ограничительными упорами 8 и 9, закрепленными ня концах направляющих 2, В ползуне 7 рязмеUIPII с возможностью перемещения от пневмоцилиндра

10 до регулируемого упора 11 приводной толкатель в виде клина 12, Упор

11 закреплен на стенке ползуна 7„

Клин 1? шярн?1р?1о связан со штоком

45 пневмоцилиндра 10 и снабжен роликами

13 для взаимодействия с продольным пазом 14 ползуна 7. Ня цяклонной поверхности клина 1? имеется направляющая канавка 15, в которой размещен ролик 16 платАорки 17 дпя изделий 4, 50

ПлатАс рмя 17 рязме?11е?1я в ползупе 7 между егo вертикяльныки стенками. Пля предотвращения опрокидь1вания платАОрми 17 вокруг ролика 16 Оня имеет с двух противс положних сторон вигтупи 18, взя11моде11ствующ11е с Ответними пя ° ë?rè 1с1 в Repòrlêÿër Erürõ стеHêÿõ ползу?l я 7, j — Обрязнь!e направляющие 2 в пОзи ции видя ти комплекта изпелий снабжены канавками ? 0, выполне1п1ыми в гс ризонтяльной полке 21 направляющих 2, 0 канавками 20 взаимодет1гтвуют A?IKcGToры ?2, выполненные в виде 1яарикя, подпружиненного пружиной, и размещенные с двух противоположных сторон ползуна 7. фиксаторы ?2 Аиксируют положение ползуна 7 в конечной позиции, т.е. в месте выдачи комплекта изделий, Полки 21 име1от пази 23.

Устройство работает следующим образом.

I"агязин 3 для изделий 4, размещенный на Г-образных направляющих 2 и выполненный из двух секций 5 и 6, одна из которых 6 подвижна относительно другоР, настраивают на определенный наружный размер изделия 4, перемещая подвижную его часть 6, виполнен -ply EI горизонтальной полке ?1 направляющих 2, по пазу 23. Затеи закрепляют эту часть.6 магазина 3, Плоские изделия 4 укладывают стопой в магазин 3, В исходном положепии стопа изделия своеР нижней деталью опирается на платформу 7. Установкой упора

11 определяют количество изделий 4 в выдаваемом комплекте за счет изменени1: хода клина 12 в ползуне 7, При движении штока пневмоцилиндря

10 начинает перемещаться шарнирно связанный со штоком клин 12 своими роликами 13 по лазу 14 ползуна 7.

Ползун 7 при этом находится в состоянии покоя из-за значительной разницы в трении ползуня 7 с направляющими 2 и роликов 13 клина 12 с направляющей канавкой 14 ползуня 7. По мере перемещения клина 12 в ползуне 7 в направлении упора 11 платформа 17 под воздействием массы опирающихся на нее изделий 4 и собственной масси скатывается зя счет ролика 16 по направляющей1 KREIRBKe 15 клина 12.

При этом платформа 17, размещенная вползуне 7 между его вертикальными стенками, своими выступами 18 скользит по вертикальным пазам 19, выполненным в стенках ползуна 7,Клин 12, доcòèãíóâ при своем движении упора 11, даль! .1е продолжает движение совместно с ползуном 7, При этом стопа из,пелий, размещенная ня платАсрме 17, отсекяется верхней плоскостью ползуня 7 и переме111яется в пс зицию вь1дячи изделий 4, (1стал 11?re изделия

1601051 находящиеся в магазине 3, опираются своей нижней деталью на верхнюю поверхность ползуна 7. Ростигнув упоров 9, ползун 7 останавливается, при этом шарики его фиксаторов 22 попадают в канавки 20, выполненные в горизонтальной полке 2 1 направляющих 2. Положение ползуна 7 в позиции выдачи изделий зафиксировано. 1Пток пневмоцилиндра 10 начинает движение в обратном направлении. Из-за разности в трении между направляющими .2 с застопоренным ползуном 7 и шари.ками 13 клина 12 с направляющей канавкой 14 ползуна 7 клин 12 начинает перемещаться в обратном направлении.

Так как ползун 7 находится в зафиксированном положении, а платформа 17, размещенная своими выступами

18 в вертикальных пазах 19 стенок ползуна 7, не может при. движении клина 12.перемещаться вместе .с ним, то платформа 17 со стороны изделий, предназначенных для выдачи, начинает подниматься вверх по наклонной поверхности клина 12 за счет перемещения ролика 16 по направляющей канавке 15 клина 12. Платформа 17, достигнув уровня верхней плоскости ползуна 7, упирается в нее и препятствует перемещению клина 12.

Выдвинутый комплект изделий подхватывается приемным устройством следующей операции, согласованной по темпу выдачи. Шток пневмоцилиндра 10 продолжает перемещаться в обратном направлении через застопоренный клин 12, вытолкнув из канавок 20

6 пружинные фиксаторы 22, и перемещает палзун 7 до упоров 8, определяющих исходное положение ползуна 7.

Дпя выдачи нового комплекта изделий цикл повторяется.

Формула из обре тения

Устройства для выдачи комплектов плоских изделий, содержащее смонтированные на основании магазин для изделий, размещенные между направляющими основания полый ползун и приводной толкатель, установленный в полости ползуна, и ограничительные упоры, о т л и ч à ю щ е е с я тем, что, с целью повышения надежности в работе и расширения технологических возможностей путем выдачи изделий

2О различной номенклатуры, оно имеет несущую изделия платформу с фиксирующими элементами на ее боковых сторонах, которая смонтирована на приводном толкателе, выполненном в ви25 де клина с элементами качения, при этом ползун снабжен подпружиненными соосными фиксаторами, и имеет продольный паз для установки элементов качания клина и две вертикальные наО правляющие для контактирования с фиксирующими элементами платформы, причем каждая из направляющих основания имеет горизонтальную палку с канавками для взаимодействия с фиксаторами ползуна, магазин для изделий

35 состоит из регулируемых одна относительно другой в горизонтальной плоскости двух секции, одна из которых установлена в направляющих основания.
