Аппарат для электровыщелачивания

Аппарат для электровыщелачивания

Иллюстрации

Показать все

Реферат



Изобретение относится к гидрометаллургии цветных и благородных металлов, в частности к конструкциям аппаратов для извлечения полезных компонентов из руд и концентратов. Цель изобретения - интенсификация процесса выщелачивания. Аппарат содержит реакционную камеру 1, патрубки 8 и 9 для подачи и отвода пульпы и электроды 3 и 4, расположенные внутри цилиндрической камеры 1. Электрод 3 положительной полярности выполнен в виде капли, а электрод 4 отрицательной полярности - в виде кольца, при этом электроды 3 и 4 расположены соосно с реакционной камерой. Поверхность электрода 4 вогнутая и имеет кривизну того же порядка, что и кривизна электрода 3. Аппарат повышает извлечение ценных компонентов на 10-15% и в 3-5 раз сокращает продолжительность выщелачивания. 1 з.п.ф-лы, 1 ил.

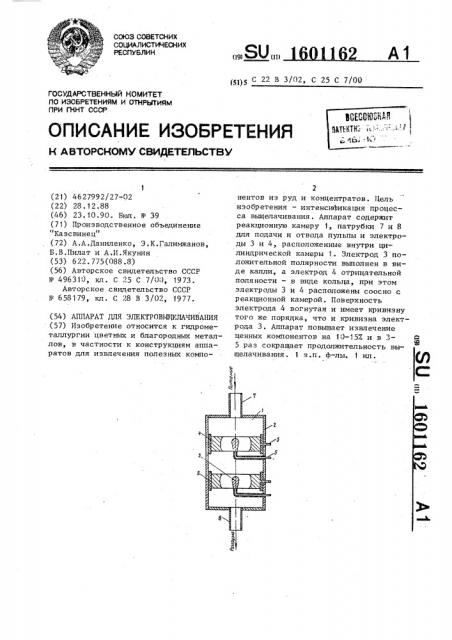

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19! (!1!

2 А1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOIVtV СВИДЕТЕЛЬСТВУ

:Ь

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4627992/27-02 (22) 28 ° 12.88 (46) 23.10.90. Бюл. !(39 (71) Производственное объединение

"Казсвинец" (72) А.А.даниленко, Э.К.Галимжанов, Б.В.Пилат и А.И.Якунин (53) 622.775(088.8) (56) Авторское свидетельство СССР (- 496310, кл. С 25 С 7/Щ 1973.

Авторское свидетельство СССР

N - 658179, кл. С 28 В 3/02, 1977. (54) АППАРАТ ДЛЯ ЭЛЕКТРОВ! П((ЕЛАЧИВАНИЯ (57) Изобретение относится к гидрометаллургии цветных и благородных металлов, в частности к конструкциям аппаратов для извлечения полезных компощ) С 22 В 3/02, С 25 С 7/00

2 нентов из руд и концентратов. Цель изобретения — интенсификация процесса вьпцелачивания. Аппарат содержит реакционную камеру 1, патрубки 7 и 8 для подачи и отвода пульпы и электроды 3 и 4, расположенные внутри цилиндрической камеры 1. Электрод 3 положительной полярности выполнен в виде капли, а электрод 4 отрицательной поляности — в виде кольца, при этом электроды 3 и 4 расположены соосно с реакционной камерой. Поверхность электрода 4 вогнутая и имеет кривизну того же порядка, что и кривизна электрода 3. Аппарат повьппает извлечение ценных компонентов на 10-157. и в 35 раз сокращает продолжительность выщелачивания. 1 з.п. й-лы. 1 ил.

1601162 .

Формула из о бр ет ения

Составитель Н.Петров

Техред М.Дндык Корректор С.Черни

Р едактор Н Гунько

Заказ 3248 Тираж 488 Подписное

ННИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5 т

Производственно-издательский комбинат "Патент", r.Óæãoðîä, ул. Гагарина, 101

Изобретение относится к гидрометалургии цветных и благородных металлов, частности к конструкциям аппаратов я извлечения полезных компонентов з руд и концентратов.

Цель изобретения — интенсификация оцесса выщелачивания.

На чертеже изображен предлагаемый а парат. 10

Аппарат для электровыщелачивания етных металлов содержит реакционн камеру 1, имеющую цилиндрический к рпус 2, внутри которого расположены э ектроды 3 положительной полярности 15 к плевидной формы и кольцевые электр ды 4 отрицательной полярности.

Э ектроды 4 прикреплены непосредственн к корпусу 2 реакционной камеры 1, а электрод 3, расположенный по оси щ к меры, закреплен с помощью токоподв да 5. Для избежания замыкания электр дов через корпус реакционной камеры и в целях техники безопасности корпус и нутри покрывается изолирующей про- 25 ойкой 6, а токоподводы к электродам п опущены через втулки из изоляционног материала. Для соблюдения оптимальн rx гидродинамических условий потока э ектрод 3 расположен выпуклой сторо- З0 н и против движения пульпы. Для обеси чения благоприятных условий импульсн ro электрического разряда профиль э ектрода 4 соответствует профилю п ложительного каплевидного электрод 3, для чего поверхность электрода

4 обращенная к поверхности электрод 3, выполнена вогнутой и имеет крив зну того же порядка, что и кривизна э ектрода 3. 40

Количество электродов по длине аппирата может быть различным и устанавл вается в зависимости от объемов прои: водства и характера выщелачиваемогф материала. Подача пульпы производфтся через патрубок 7, а отвод — через патрубок 8.

Аппарат работает следующим образом, Поток пульпы, проходя через цилиндрическую реакционную камеру 1, подвергается последовательному воздействию импульсных электрических разрядов, возникающих между расположенными внутри реакционной камеры электродами 3 и 4 при подаче на них напряжения, превышающего напряжение пробоя . Электрогидравлический эффект, а также другие явления, сопровождающие импульсный электрический разряд в жидкости, приводят к деструкции минералов и способствуют ускорению химических реакции, т.е, интенсификации процесса выщелачивания.

По сравнению с известным аппаратом степень извлечения ценных компонентов повьппается íà 10-15Х, продолжительность выщелачивания сокращается в 35 раз, Аппарат для электровыщелачивания, содержащий р еакционную камеру, патрубки для подачи и отвода пульпы и разнополярные электроды, расположенные внутри цилиндрической реакционной камеры, отличающийся тем, что, с целью интенсификации процесса выщелачивания, электрод положительной полярности выполнен в виде капли, а электрод отрицательной полярности выполнен в виде кольца, при этом электроды расположены соосно реакционной камере.

2. Аппарат по п. 1, о т л и ч а юшийся тем, что поверхность электрода отрицательной полярности, обращенная к поверхности электрода положительной полярности, выполнена вогнутой и имеет кривизну того же порядка, что и кривизна электрода положительной полярности.
