Перекрытие

Перекрытие

Иллюстрации

Показать все

Реферат



Изобретение относится к строительству и может быть использовано в перекрытиях зданий. Целью изобретения является повышение надежности при воздействии крутящих нагрузок. Перекрытие выполнено из чередующихся плит, одни из которых имеют на смежных боковых гранях парные выступы в средней части, а другие соответствующие выступам парные пазы. В общие пустотные каналы, образующие при монтаже перекрытия, устанавливаются пространственные каркасы, которые замоноличиваются в общий диск через отверстие. Каркасы по торцам плит замоноличиваются в антисейсмический пояс. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 E 04 В 5/00

6йжй 4М

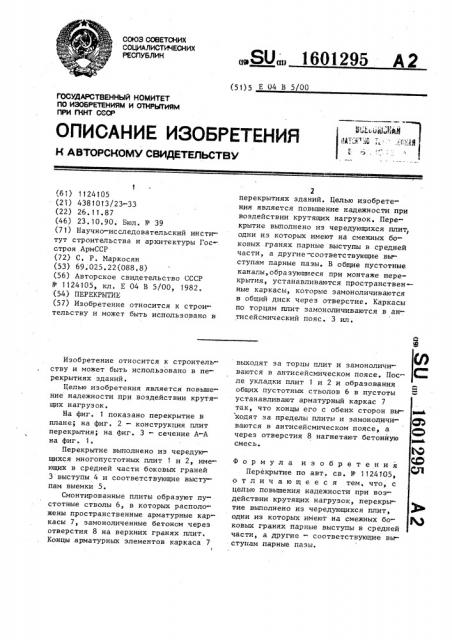

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTQPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ПЮТ СССР (61) 1124105 (2 j) 4381013/23-33 (22) 26. 11. 87 (46) 23.10.90. Бюл. Р 39 (71) Научно-исследовательский институт строительства и архитектуры Гос строя АрмССР (72) С. Р, Маркосян (53) 69.025.22(088,8) (56) Авторское свидетельство СССР

Ф 1124105, кл, Е 04 В 5/00, 1982. (54) ПЕРЕКРЫТИЕ (57) Изобретение относится к строительству и может быть использовано в

Изобретение относится к строительству и может быть использовано в перекрытиях зданий.

Целью изобретения является повышение надежности при воздействии крутящих нагрузок.

На фиг. 1 показано перекрытие в плане; на фиг. 2 — конструкция плит перекрытия; на фиг. 3 — сечение А-А на фиг. 1.

Перекрытие выполнено из чередующихся многопустотных плит 1 и 2, имеющих в средней части боковых граней

3 выступы 4 и соответствующие выступам выемки 5.

Смонтированные плиты образуют пустотные стволы 6, в которых расположены пространственные арматурные каркасы 7, замоноличенные бетоном через отверстия 8 на верхних гранях плит, Концы арматурных элементов каркаса 7

„SU.„1601295 А 2

2 перекрытиях зданий. Целью изобретения является повышение надежности при воздействии крутящих нагрузок. Перекрытие выполнено из чередующихся плит, одни из которых имеют на смежных боковых гранях парные выступы в средней части, а другие-соответствующие выступам парные пазы. В общие пустотные каналы, образующиеся при монтаже перекрытия, устанавливаются пространствен— ные каркасы, которые замоноличиваются в общий диск через отверстие. Каркасы по торцам плит замоноличиваются в антисейсмический пояс. 3 ил. выходят за торцы плит и замоноличиваются в антисейсмическом поясе. После укладки плит 1 и 2 и образования общих пустотных стволов 6 в пустоты устанавливают арматурный каркас 7 так, что концы его с обеих сторон выходят за пределы плиты и замоноличиваются в антисейсмическом поясе, а через отверстия 8 нагнетают бетонную смесь.

Формула из обретения

Перекрытие по авт. св. 9 1124105, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности при воздействии крутящих нагрузок, перекрытие выполнено из чередующихся плит, одни из которых имеют на смежных боковых гранях парные выступы в средней части, а другие — соответствующие выступам парные пазы.

160!295

40а1

Составитель А. Музыко

Редактор И. Имакова Техред Л.Сердюкова Корректор М. Кучерявая

Заказ 3255 Тираж 588 Подписное

ВНИИЛИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
