Устройство для бурения скважин

Устройство для бурения скважин

Иллюстрации

Показать все

Реферат



Изобретение относится к горной промышленности. Цель - повышение надежности при бурении с обратной промывкой в трещиноватых породах и выбросоопасных пластах. Устройство содержит цилиндрический корпус 1 с осевым каналом 2 и породоразрушающим наконечником 3, над которым закреплена дробилка. Последняя выполнена в виде жестко закрепленного на корпусе 1 эксцентричного кулачка 4. Устройство имеет калибратор, выполненный в виде пластинчатых секторов с перфорационными отверстиями 7. На наружной поверхности корпуса 1 ниже кулачка 4 выполнена кольцевая канавка 5. В последней установлены с возможностью вращения относительно корпуса 1 пластинчатый сектор. Измельченные фракции просеиваются через отверстия 7, попадают в призабойное пространство и вместе с буровой мелочью, поступающей с забоя скважины, выводятся потоком промывочной жидкости по каналу 2 и каналу бурильной колонны за пределы скважины. Для предотвращения выхода пластинчатых секторов из канавки 5 они оснащены связями. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5I)5 E 21 В 21 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4484062/23-03 (22) 20.09.88 (46) 23.!0.90. Бюл. № 39 (75) Е. А. Загаренко (53) 622.243.133 (088.8) (56) Авторское свидетельство СССР № 791916, кл. Е 21 В 21/00, 1978.

Авторское свидетельство СССР

¹ 1153036, кл. Е 21 В 17/00, 1983.

З » 1601326 А 1

2 (54) УСТРОЙСТВО ДЛЯ БУРЕНИЯ СКВАЖИН (57) Изобретение относится к горной пром-сти. Цель — повышение надежности при бурении с обратной промывкой в трещиноватых породах и выбросоопасных пластах. Устр-во содержит цилиндрический корпус 1 с осевым каналом 2 и породораз1601326

Формула изобретения рушающим наконечником 3, над которым закреплена дробилка. Последняя выполнена в виде жестко закрепленного на корпусе 1 эксцентричного кулачка 4. Устр-во имеет калибратор, выполненный в виде пластинчатых секторов с перфорационными отверстиями 7. На наружной поверхности корпуса 1 ниже кулачка 4 выполнена кольцевая канавка 5. В последней установлены с: возможностью вращения относительно корИзобретение относится к горной промышленности и может быть использовано при буI ронни скважин в трещиноватых породах и в ыбросоопасных пластах.

Цель изобретения — повышение надеж«(ости при бурении с обратной промывкой в трещиноватых породах и выбросоопас«1ых пластах.

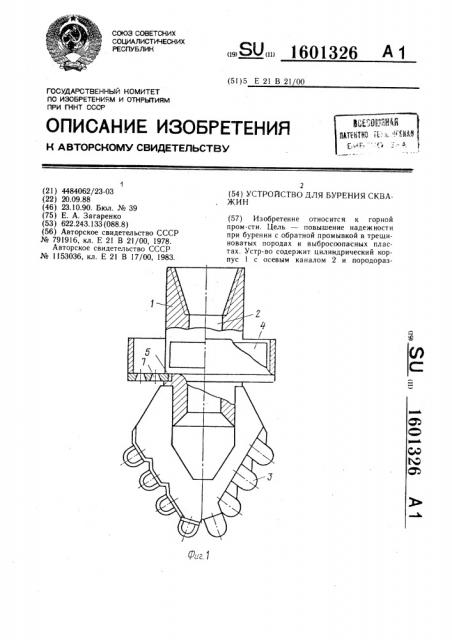

На фиг. 1 изображено устройство для бурения скважин, вид сбоку с местными ! разрезами; на фиг. 2 — то же, вид сверху;

«)а фиг. 3 — сечение А-А на фиг. 2.

Устройство включает цилиндрический корпус 1 с осевым каналом 2 и породоразруШающим наконечником 3 и закрепленную над породоразрушающим наконечником 3 дробилку, выполненную в виде жестко закрепленного на корпусе 1 эксцентричного кулачка 4. На наружной поверхности корпуса 1 выполнена кольцевая канавка 5.

В устройстве имеется калибратор, выполненный в виде пластинчатых .секторов 6 с перфорационными отверстиями 7. Сектора 6 установлены в кольцевой канавке 5 с возможностью вращения и ограниченного радиального перемещения относительно корпуса 1. Сверху к корпусу 1 присоединяется бурильная колонна (не показана).

Калибратор может быть выполнен из двух пластинчатых секторов 6, образующих перфорированную перегородку, перекрывающую сечение скважины над породоразрушающим наконечником 3.

Для ограничения радиальных перемещений сектора 6 оснащены шарнирными связами 8 (например, выполненными в виде скоб, утопленных заподлицо с верхней поверхностью секторов 6). Загнутые концы скоб размещены с зазором в перфорационных отверстиях 7 секторов 6 калибратора.

Устройство работает следующим образом.

При вращении и подаче породоразрушающего наконечника 3 производят отделение мелких частиц породы от массива на забое скважины. Промывочная жидкость, поступающая по кольцевому зазору между стенками скважины и буровым ставом, проходя через перфорационные отверстия 5 капуса 1 пластинчатые сектора. Измельченные фракции просеиваются через отверстия 7, попадают в призабойное пространство и вместе с буровой мелочью, поступающей с забоя скважины, выводятся потоком промывочной жидкости по каналу 2 и каналу бурильной колонны за пределы скважины. Для предотвращения выхода пластинчатых секторов из канавки 5 они оснащены связями.

3 ил. либратора, поступает в призабойное пространство, увлекает буровую мелочь и выносит ее по каналу полого бурового става за пределы скважины.

Калибратор, свободно установленный на корпусе 1, при вращении последнего будет неподвижен. Если же увлекаемый силой трения калибратор начнет вращаться, то составляющие его сектора 6 будут прижиматься центробежной силой к неподвижным стенкам скважины и притормаживаться, что обеспечивает снижение частоты вращения калибратора по сравнению с частотой вращения корпуса. Осыпающаяся со стенок скважины порода попадает на калибратор, где мелкие фракции просеиваются через лерфорационные отверстия 7, а крупные нетранспортабельные фракции задерживаются и измельчаются (раздавливаются) вращающимся вокруг оси скважины эксцентричным кулачком 4. Измельченные фракции, просеиваясь через перфорационные отверстия 7, попадают в призабойное пространство и вместе с буровой мелочью, поступающей с забоя скважины, выводятся потоком промывочной жидкости по осевому каналу 2 корпуса 1, каналу бурильной колонны за пределы скважины.

Для предотвращения выхода секторов 6 калибратора из кольцевой канавки 5, например, при прохождении участков скважин с обвалившимися стенками или при манипулировании на устье скважины, сектора 6 калибратора оснащены связями 8, ограничивающими при выборе люфтов между отверстиями калибратора и связями радиальные перемещения секторов.

Устройство для бурения скважин, включающее цилиндрический корпус с осевым каналом и породоразрушающим наконечником и закрепленную над породоразрушающим наконечником дробилку, отличающееся тем, что, с целью повышения надежности прн бурении с обратной промывкой в трещиноватых породах и выбросоопасных пластах, оно снабжено калибратором, выполнен1601326

7 8

Составитель А. Меньшиков

Редактор В. Бугренкова Техред А. Кравчук Корректор Л Патай

Заказ 3256 Тираж 468 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГKHT (ХСP

П3035, Москва, Ж вЂ” 35, Раушская наб., д. 4 5

Производственно-издательский комбинат «Патент», г. Ужгород, ië. Гагарина, lOI ным в виде пластинчатых секторов с перфорационными отверстиями, дробилка выполнена в виде жестко закрепленного на корпусе эксцентричного кулачка, а на наружной поверхности корпуса ниже кулачка выполнена кольцевая канавка, в которой установлены с возможностью вращения и ограниченного радиального перемещения относительно корпуса пластинчатые сектора калибратора.
