Устройство для ремонта обсадной колонны

Устройство для ремонта обсадной колонны

Иллюстрации

Показать все

Реферат



Изобретение относится к буровой технике. Цель - упрощение технологии ремонта обсадной колонны из полимерного материала. Устройство содержит патрубок 1 с гладкой боковой поверхностью из полимерного материала. На наружной поверхности патрубка 1 расположены герметизирующие средства. Последние выполнены в виде расположенной в нижней части патрубка 1 втулки 5 из саморасширяющегося под воздействием жидкости материала и последовательно установленных над ней самоуплотняющихся манжет. Последние расположены по спирали. После разобщения нарушения в обсадной колонне втулка 5 под действием жидкости в скважине набухает и плотно закрепляет патрубок 1. 1 з.п.ф-лы, 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1601331

А1 (51)5 Е 21 В 29 10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5i" Е v".. àÍÌ

Ь1 = ilTi:. .

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

flPH -ГКНТ СССР (21) 4490736/23-03 (22) 04.10.88 (46) 23 ° 10 ° 90. Бюл. 11 39 (72) В.И.Демура, В.П.Венков и А.Ф.Мосев (53) 622.254.4 (088.8) (56) Авторское свидетельство СССР

У 1086118, кл. Е 21 В 29/00, 1982.

Авторское свидетельство СССР

У 1254137, кл. Е 21 В 29/10, 1983.

2 (54) УСТРОЙСТВО ДЛЯ РЕМОНТА ОБСАДНОЙ

КОЛОН1Ы (57) Изобретение относится к буровой технике, Цель — упрощение технологии ремонта обсадной колоннь из полимерного материала. Устр-во содержит патрубок 1 с гладкой боковой поверхностью из полимер но го мат ери ал а. На наружной поверхности патрубка 1 расположены герметизирующие средства. Пос1б01331 лотняющих манжет. Последние расположены по спирали. После разобщения нарушения в обсадной колонне втулка 5 под

5 действием жидкости в скважине набухает и плотно закрепляет патрубок 1.

1 з.п.ф-лы, 1 ил.

Изобретение относится к буровой тех- нике,. а именно к устройствам для ремонта .скважин, и может найти применение при сооружении и эксплуатации 15 скважин подземного выщелачивания.

Целью изобретения является упрощение технологии ремонта обсадной колон в!ы из полимерного материала.

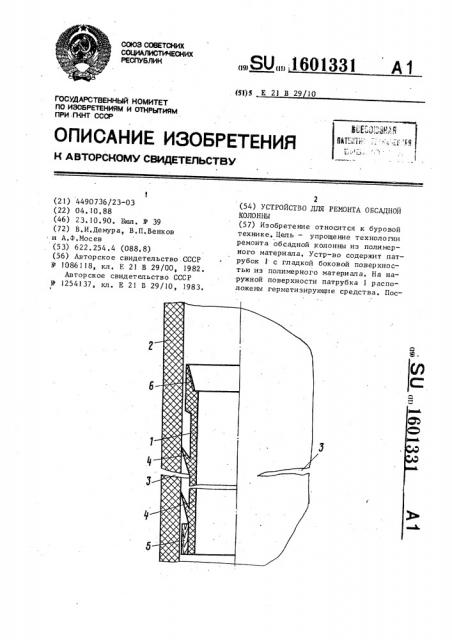

На-чертеже показано устройство, 20 ! разрез.

Устройство содержит патрубок 1 из ролимерйого материала, опущенный в обсадную колонну 2 .и перекрывающий на рушение (разрыв, трещины и др,} 3 в 25

::обсадной колонне 2, Патрубок 1 выпол:, нен с гладкой боковой поверхностью, Цз полиэтиленовой трубы, так же.как и обсадная колонна 2. С наружной сторо. ны патрубка 1 расположены герметизиру- 30 ющие средства в виде .самоуплотняющих ся манжет 4, которые могут быть выполнены из эластичного материала (рези.:ны) и закрепляются на патрубке 1 или вытачиваются в теде патрубка 1 путем проточки двух профилей по спирали. Эти. ми манжетами 4 и оконтуривают трещины 3 в колонне 2. На патрубке 1 в его нижней части также размещена втул. ка 5 — герметизирующее средство из саморасширяющегося под воздействием жидкости материала. В верхней части патрубка 1 выполнено соединение 6 для подсоединения бурильных труб, Устройство работает следующим об- 45 разом.

После изготовления патрубка 1 (выполнение манжет 4 и закрепление втулки 5) его опускают (заталкивают) в обсадную колонну 2 на бурильных тру-. бах. Небольшие коэффициенты трения полиэтилен-полиэтилен, мягкость материапа позволяет применять минимальные нагрузки заталкивания. Так, для заледние выполнены в виде расположенной в нижней части патрубка 1 втулки

5 из саморасширяющегося под воздейстзием жидкости материала и последовательно установленных над ней самоупталкивания трубы (патрубка), выполненного из трубы ПНД 110 18 см, в колонну потребовалась нагрузка 800 кг только за счет массы бурильных труб.

После разобщения нарушения 3 в обсадной колонне 2 втулка 5, например, деревянная, под действием жидкости в скважине набухает и плотно закрепляет патрубок 1, не давая ему всплывать.

Вместо втулки 5 в оз можно приме не ни е деревянных плашек, закрепленных на патрубке 1, Затем определяют герметичность об садной колонны например, р асходометрией или другими геофизическими методаьы. Наружный диаметр патрубка 1 по манжетам 4 несколько больше внутреннего диаметра обсадной колонны 2. Так, для колонны из труб ПНД

1 40 х 1 8 наружный ди аметр и атру б к а, выполненного из трубы ПНД 110 18, будет 107-108 мм, Формула изобретения

1. Устройство для ремонта обсадной колонны, включающее патрубок из полимерного материала с.расположенными на наружной поверхности герметизирующими средствами,о т л н ч а ю щ е ес я тем, что, с целью упрощения технологии ремонта обсадной колонны из полимерного мат ериал а, герметизирующие средства BbiIloJIHeHbl в виде располо-, женной в нижней части патрубка втупки из саморасширяющегося под воздействием жидкости материала н по.следовательно установленных над ней самоуплотняющихся манжет, причем боковая поверхность патрубка выполнена гладкой.

2, Устройство по. и. 1, о т л и ч а ю щ е е с я тем, что самоуплотня-> ющиеся манжеты расположены по спирали.
