Устройство для установки репера с закрепляющими элементами в скважине

Устройство для установки репера с закрепляющими элементами в скважине

Иллюстрации

Показать все

Реферат



Изобретение относится к горному делу и предназначено для измерения деформаций подрабатываемого массива. Цель - повышение надежности установки репера в сквважине за счет обеспечения контакта закрепляющего элемента репера со стенками скважины в период сдвижений массива. Для этого корпус выполнен в виде спиральной пружины. В корпусе размещен закрепляющий элемент. Витки спиральной пружины находятся в плотном соприкосновении друг с другом. При внезапном образовании расслоений и каверн, устраняющих контакт репера со стенками скважины, витки сжатой спиральной пружины раздвигаются и контакт репера со стенками скважины восстанавливается. Для регулирования сцепления между стенками скважины и репером магистраль подключают к насосу и подают воздух в закрепляющий элемент до давления, при котором закрепляющий элемент опять прижимает витки спиральной пружины друг к другу и к скважине. 3 ил.

, °

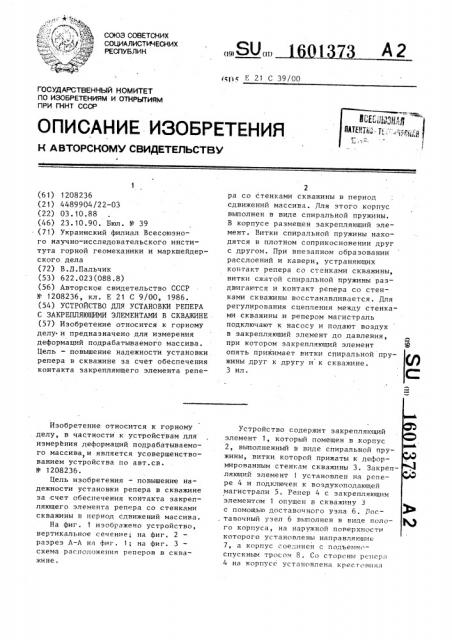

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А2 гС11с Е 21 С 39/00 i & :11ьЯ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ живе

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Р (61) 1208236 (21) 4489904/22 — 03 (22) 03.10.88 (46) 23.10.90. Бюл. № 39 (71) Украинский филиал Всесоюзного научно-исследовательского института горной геомеханики и маркшейдерского дела (72) В.Д.Пальчик (53) 622.023(088.8) (56) Авторское свидетельство СССР № 1208236, кл. E 21 С 9/00, 1986. (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ РЕПЕРА

С ЗАКРЕПЛЯЮЩИМИ ЭЛЕМЕНТАМИ В СКВАЖИНЕ (57) Изобретение относится к горному делу и предназначено для измерения деформаций подрабатываемого массива.

Цель — повышение надежности установки репера в скважине за счет обеспечения контакта закрепляющего элемента репеИзобретение относится к горному делу, в частности к устройствам для измерения деформаций подрабатываемого массива и является усовершенство) ванием устройства по авт.св.

¹ 1208236.

Цель изобретения — повышение надежности установки репера в скважине за .счет обеспечения контакта закрепляющего элемента репера со стенками скважины в период сдвижений массива.

На фиг. 1 изображе»о устройство, вертикаль»ое сечение; »а фиг. 2 разрез А-А на фиг. 1; на фиг. 3 схема раеположе»ия реперов в сква; SU ЫОИ73 ра со стенками скважины в период сдвижений массива. Для этого корпус выполнен в виде спиральной пружины.

В корпусе размещен закрепляющий элемент. Витки спиральной пружины находятся в плотном соприкосновении друг с другом. При внезапном образовании расслоений и каверн, устраняющих контакт репера со стенками скважины, витки сжатой спиральной пружины раздвигаются и контакт репера со стенками скважины восстанавливается. Для регулирования сцепления между стенками скважины и репером магистраль подключают к насосу и подают воздух в закрепляющий элемент до давления, при котором закрепляющий элемент опять прижимает витки спиральной пружины друг к другу и к скважине.

3 ил.

Устройство содержит закрепляющий элемент 1, который помещен в корпус

2, выполненный в виде спиральной пружины, витки которой прижаты к деформированным стенкам скважины 3. Закрепляющий элемент 1 установлен »а репе.— ре 4 и подключен к воздухоподающей магистрали 5. Репер 4 с закрепляющим элементом 1 опущен в скважину 3 с помощью доставочного узла 6. Дос. тавоч»ый узел 6 выполнен в вице полого корпуса, на наружной поверх»ости которого установлены направляющие

7, а корпус ".oe;;»»e» с подъем»<— спускным тросом 8. Со стороны репера

4»а корпусе уста»овлена крес гс виня

1601373

А-,Д

9, под которую надеты закрепляющие элементы 1 репера 4. Во избежание соскальзывания репера 4 с корпуса 6 под крестовиной 9 установлен магнит

10. К реперу 4 на кронштейнах 11 прикреплен мерный трос 12.

Устройство работает следующим образом.

В скважину 3, пробуренную с поверхности на разрабатываемый пласт

13, на требуемую глубину опускают на доставочном узле 6 нижний репер 4.

Затем подсоединяют устье магистрали

5 к насосу 14 и подают воздух в за- 15

Р крепляющий элемент 1 до фиксированного давления P (при котором раз 9 дутые закрепляющие элементы 1 раздвигают витки спиральной пружины 2 и последняя плотно прилегает к стен- 2О кам скважины), перекрывают магистраль

5 вентилем 15, отсоединяют от насоса

14 и натягивают мерный стальной трос

12 на кронштейны измерительного блока 16. После установки первого репера 25 корпус 6 поднимают на поверхность и надевают на него следующий репер для спуска в скважину. Установка следующих реперов осуществляется аналогично установке первого, причем через внутреннее кольцо репера пропускается мерный трос 12 (вместе с присоединенными к нему магистралями) от более глубоких реперов. Шаг установки реперов равен Й = — — — где Н

Н скв и скв

I глубина скважины; ll — количество заданных измерений по глубине толщи пород. При внезапном образовании расслоений и каверн, устраняющих контакт репера со стенками скважины, витки сжатой спиральной пружины раздвигаются (на величину горизонтальных перемещений стенок скважин в месте установки репера) и контакт репера со стенками скважины восстанавливается.

Для регулирования сцепления между стенками скважины и репером (в запланированный момент наблюдений) ма" гистраль 5 подключают к насосу 14 и подают воздух в закрепляющие элементы 1 до давления Р, при котором элемент 1 опять прижимает витки спиральной. пружины 2 друг к другу и к скважине 3. При дальнейших обрушениях стенок скважины указанный процесс повторяется. формула и з о брет ения

Устройство для установки репера с. закрепляющими элементами в скважине по авт.св. № 1208236, о т л и ч а ющ е е с я тем, что„ с целью повыше- ния надежности установки репера в скважине за счет обеспечения контакта закрепляющего элемента репера со стенками скважины в период сдвижений, массива, устройство снабжено корпусом, выполненным в виде спиральной пру- . жины, в котором размещен закрепляющий элемент, причем витки спиральной пружины находятся в плотном соприкос-. новении друг с другом.

1601373
