Способ сборки фланцевых соединений

Способ сборки фланцевых соединений

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и ремонту машин и оборудования, в частности к способам сборки крупногабаритных и ответственных фланцевых соединений. Цель изобретения - повышение надежности и герметичности фланцевых соединений. Способ сборки включает стыковку соединяемых фланцев с отверстиями под болты, установку без затяжки в два противоположных отверстия двух болтов. Измеряют зазоры в местах расположения отверстий под болты, нумеруют отверстия в порядке уменьшения величины зазора. Устанавливают остальные болты до упора головок в поверхность фланцев. Затяжку болтов осуществляют в последовательности нумерации отверстий. При этом исключается возникновение мембранного эффекта при затяжке болтов. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1601424 д ) (51)5 F 16 В 7/00

1 "-пИд „

1с М, 1 1фиф

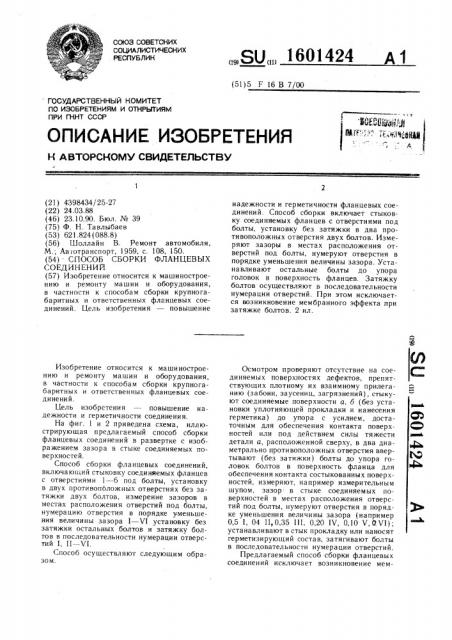

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ ./

Осмотром проверяют отсутствие на соединяемых поверхностях дефектов, препятствующих плотному их взаимному прилеганию (забоин, заусениц, загрязнений), стыкуют соединяемые поверхности а, б (без установки уплотняющей прокладки и нанесения герметика) до упора с усилием, достаточным для обеспечения контакта поверхностей или под действием силы тяжести детали а, расположенной сверху, в два диаметрально противоположных отверстия ввертывают (без затяжки) болты до упора головок болтов в поверхность фланца для обеспечения контакта состыкованных поверхностей, измеряют, например измерительным шупом, зазор в стыке соединяемых поверхностей в местах расположения отверстий под болты, нумеруют отверстия в порядке уменьшения величины зазора (например

0,5 1, 04 II 0,35 III, 0,20 IV, 0,10 V, O.VI); устанавливают в стык прокладку или наносят герметизирующий состав, затягивают болты в последовательности нумерации отверстий.

Предлагаемый способ сборки фланцевых соединений исключает возникновение мемГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4398434/25-27 (22) 24.03.88 (46) 23.10.90. Бюл. № 39 (75) Ф. Н. Тавлыбаев (53) 621.824 (088.8) (56) Пlоллайн B. Ремонт автомобиля, М.; Автотранспорт, 1959, с. 108, 150. (54) СПОСОБ СБОРКИ ФЛАНЦЕВЫХ

СОЕДИНЕНИЙ (57) Изобретение относится к машиностроению и ремонту машин и оборудования, в частности к способам сборки крупногабаритных и ответственных фланцевых соединений. Цель изобретения — повышение

Изобретение относится к машиностроению и ремонту машин и оборудования, в частности к способам сборки крупногабаритных и ответственных фланцевых соединений.

Цель изобрстения — повышение надежности и герметичности соединения.

На фиг. 1 и 2 приведена схема, иллюстрирующая предлагаемый способ сборки фланцевых соединений в развертке с изображением зазора в стыке соединяемых поверхностей.

Способ сборки фланцевых соединений, включаюший стыковку соединяемых фланцев с отверстиями 1 — 6 под болты, установку в двух противоположных отверстиях без затяжки двух болтов, измерение зазоров в местах расположения отверстий под болты, нумерацию отверстия в порядке уменьшения величины зазора 1 — V! установку без затяжки остальных болтов и затяжку болтов в последовательности нумерации отверстий 1, II — Vl.

Способ осуществляют следующим образом. надежности и герметичности фланцевых соединений. Способ сборки включает стыковку соединяемых фланцев с отверстиями под болты, установку без затяжки в два противоположных отверстия двух болтов. Измеряют зазоры в местах расположения отверстий под болты, нумеруют отверстия в порядке уменьшения величины зазора. Устанавливают остальные болты до упора головок в поверхность фланцев. Затяжку болтов осуществляют в последовательности нумерации отверстий. При этом исключается возникновение мембранного эффекта при затяжке болтов. 2 ил.

1601424

Формула изобретения

Фиг. 7

Ю

VI

Фиг. 2

Составитель Е. Куксова

Редактор С. Патрушева ТехредА. Кравчук Корректор В. Гирняк

Заказ 3261 Тираж 550 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», г. Ужгород, ул. Гагарина, 101 бранного эффекта при затяжке болтов и обеспечивает высокую надежность и герметичность ответственных соединений.

Способ сборки фланцевых соединений, включающий стыковку соединяемых фланцев с отверстиями под болты, установку болтов до упора головок о поверхность фланцев и затяжку болтов в определенной последовательности, отличающийся тем, что, с целью повышения надежности и герметичности соединения, установку болтов в отверстия производят в 2 этапа: вначале в два противоположных отверстия устанавливают 2 болта, измеряют зазоры в местах расположения всех отверстий под болты, нумеруют отверстия в порядке уменьшения величины зазора, а затяжку болтов осуществляют в последовательности нумерации отверстий.
