Упругий элемент

Упругий элемент

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, в частности к упругим элементам. Целью изобретения является повышение эффективности и надежности за счет многократного использования. При воздействии нагрузки P происходит упругая деформация частей каркаса 1 совместно с намоткой 4 в пределах зазора δ. После использования зазора δ жесткость упругого элемента возрастает и дальнейшее перемещение вкладышей осуществляется за счет растяжения намотки 4. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 F 16 F 3/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

А р

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЬП ИЯМ

ПРИ ГКНТ СССР (61) 627272 (21) 4478046/25-28 (22) 25.08.88 (46) 23.10.90. Бюл. № 39 (75) Н. Н. Рахманов (53) 62-272.2 (088.8) (56) Авторское свидетельство СССР № 627272, кл. F 16 F 3/04, 1976.

„„ЯО„„1601427 (54) УПРУГИЙ ЭЛЕМЕНТ (57) Изобретение относится к машиностроению, в частности к упругим элементам.

Целью изобретения является повышение эффективности и надежности За счет многократного использования. При воздействии нагрузки P происходит упругая деформация частей каркаса 1 совместно с намоткой 4 в пределах зазора о. После использования зазора о жесткость упругого элемента возрастает и дальнейшее перемещение вкладышей осуществляется за счет растяжения намотки 4. 2 ил.

1601427

Формула изобретения

Составитель Н. Дубовицкая

Редактор А. Козорез Техред А. Кравчук Корректор В. Гирняк

Заказ 3261 Тираж 526 Поднисное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, 101 з

Изобретение относится к машиностроению, а именно к упругим элементам, и является усовершенствованием изобретения по авт. св. № 627272.

Цель изобретения — повышение эффективности и надежности за счет многократного использования.

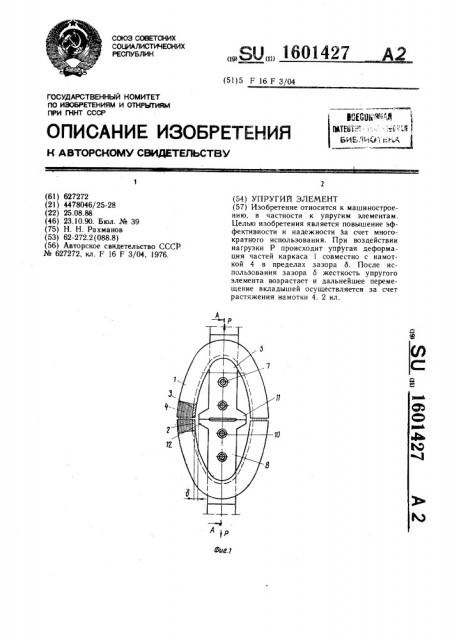

На фиг. 1 изображен упругий элемент, общий вид; на фиг, 2 — разрез А — А на фиг. 1.

Упругий элемент содержит упругий металлический каркас в виде кольца 1 эллипсообразной формы. Каркас разделен на две части 2 и 3 по малой оси эллипса, имеет в сечении швеллерный профиль, внутри которого размещена намотка 4 из высокопрочного тонкопрофильного материала, например из волочильной проволоки, у которой допускаемые напряжения в 4 — 5 раз больше чем у монолитного металла, вкладыши, выполненные из половин 5 и 6, скрепленных болтами 7, и половин 8 и 9, скрепленных болтами 10.

Вкладыши снабжены упорами 11 и 12 для ограничения деформаций частей каркаса 1 по малой осн эллипса.

Упругий элемент работает следующим образом.

При приложении нагрузки P происходит упругая деформация каркаса 1 совместно с намоткой 4 в пределах зазора 6. После использования зазора 6 жесткость упругого элемента возрастает, так как дальнейшее перемещение половин 5, 6, 8 и 9 вкладышей осуществляется за счет растяжения намотки 4, что обеспечивает высокую на10 грузочную способность элемента.

При уменьшении или снятии нагрузки P детали упругого элемента возвращаются в исходное положение за счет потенциальной энергии деформированных намотки 4 и

15 частей 2 и 3 Каркаса 1.

Упругий элемент в целом пригоден для многоразового использования.

20 Упругий элемент по авт. св. № 627272, отличающийся тем, что, с целью повышения эффективноСти и надежности за счет многократного использования, каркас разделен на две части по малой оси элемента.
