Преобразователь для измерения площади плоских объектов

Преобразователь для измерения площади плоских объектов

Иллюстрации

Показать все

Реферат



Изобретение относится к измерительной технике. Цель изобретения - повышение разрешающей способности преобразователя. Чувствительные элементы преобразователя, образующие емкостную ячейку, выполнены в виде токопроводящих полос, нанесенных на изолирующие подложки, между которыми помещают объект измерения. Токопроводящие полосы первого и второго чувствительных элементов направлены относительно друг друга на угол 90° и образуют преобразователь матричного типа. При последовательном подключении токопроводящих полос первого и второго чувствительных элементов преобразователя осуществляется электронное построчное сканирование площади объекта, фиксирование полного электрического сопротивления в каждой ячейке пересечения токопроводящих полос, по которому определяют площадь объекта. 2 ил.

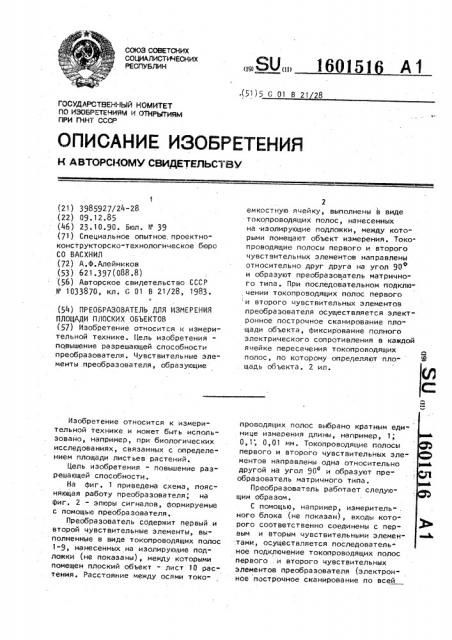

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

160151 А1 (!91 (Н) .(51)5 G 01 В 21 28

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К Д BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕККЫЙ КОМИТЕТ

ПО ИЗОБРЕтЕИИЯМ И ОТНРЫТИЯМ

ПРИ П(НТ СССР (21) 3985927/24-28 (22) 09.12.85 (46) 23 ° 10 90. Бюл. N 39 (71) Специальное опытное, проектноконструкторско-технологическое бюро

СО ВАСХНИЛ (72) А.Ф.Алейников (53) 621.397(088.8) (56) Авторское свидетельство СССР

N 1033870, кл. G 01 В 21Л8, 1983. (54) ПРЕОБРАЗОВАТЕЛЬ ДЛЯ ИЗИЕРЕНИЯ

ПЛОЩАДИ ПЛОСКИХ ОБЪЕКТОВ (57) Изобретение относится к измерительной технике. Цель изобретения повышение разрешающей способности преобразователя. Чувствительные элементы преобразователя, образующие

Изобретение относится к измерительной технике и может бить использовано, например, при биологических исследованиях, связанных с определением площади листьев растений.

Цель изобретения - повышение разрешающей способности.

На Фиг. 1 приведена схема, поясняющая работу преобразователя, на

Фиг. 2 - эпюры сигналов, Формируемые с помощью преобразователя.

Преобразователь содержит первый и второй чувствительные элементы, выполненные в виде токопроводящих полос

1-9, нанесенных на изолирующие подложки (не показаны), между которыми помещен плоский объект - лист 10 растения. Расстояние между осями токо2 емкостную ячейку, выполнены в виде токопроводящих полос, нанесенных на .изолирующие подложки, между которыми помещают объект измерения. Токопроводящие полосы первого и второго чувствительных элементов направлены относительно друг друга на угол 90 о и образуют преобразователь матричного типа. При последовательном подключении токопроводящих полос первого и второго чувствительных элементов преобразователя осуществляется электронное построчное сканирование пло" щади объекта, Фиксирование полного электрического сопротивления в каждой ячейке пересечения токопроводящих полос, по которому определяют площадь объекта. 2 ил. проводящих полос выбрано кратным единице измерения длины, например, 1;

0,1; 0,01 мм. Токопроводящие полосы первого и второго чувствительных элементов направлены одна относительно другой на угол 90 и образуют преобразователь матричного типа.

Преобразователь работает следующим образом.

С помощью, например, измеритель- . ного блока .(не показан), входы которого соответственно соединены с первым и вторым чувствительными элемен.тами, осуществляется последовательное подключение токопроводящих полос первого .и второго чувствительных элементов преобразователя (электронное построчное сканирование по всей

1601516

4 личие листа. Ввиду того, что расстояние между токопроводящими полосами кратно единице измерения длины, количество таких единиц несет информацию об измеряемой площади листа растения.

При создании устройств для измерения площади плоских объектов на основе преобразователя повышается точность их измерения, так как на процесс измерения не оказывают влияния мецающие факторы: влажность объекта и ее распределение по поверхности, толщина объекта. рабочей площади) и фиксирование полного электрического сопротивления в каждой ячейке пересечения токопроводящих полос: 1,2; 1,4; 1,6; 1,8;

3,2; 3,4; 3,6; 3,8 и т.п. (фиг. 1).

В случае наличия в пересечении листа растения емкостная составляюЩая Х полного сопротивления Z шунтирует активную составляющую К; и паразитное, изменяющееся в процессе опроса, активное сопротивление К„„,, так как диэлектрическая проницаемость

Моды в листе растения в 81 раз больш э, чем у воздуха (фиг. 2), Паразитное сопротивление К „ „ возникает за счет электропроводности объекта измерения и протекания тока между неподключенными, в рассматриваемый момент времени токопроводящими полосами. Если же в пересечении токопро-! врдящих полос отсутствует лист растения и находится воздушный промежуток, то его полное сопротивление

Z велико. .25

Выбирая пороги срабатывания измерИтельного блока Е „, и Е » относительно среднего значения полного сопротивления Е, осуществляют селекцию информационных сигналов с преобразователя нуль или единица, при этом срстояние единицы характеризует наФормула изобретения

Преобразователь для измерения площади плоских объектов, содержащий два чувствительных элемента, образующих емкостную ячейку, о т л и ч а ю шийся тем, что, с целью повышения разрешающей способности, чувствительные элементы выполнены в виде токопроводящих полос, нанесенных на изолирующие подложки с шагом дискретизации, кратным единице изме" рения, первый и второй чувствительные элементы расположены так, что угол между их токопроводящими полосао ми составляет 90

Ео

) щЯ у
