Реферат



Изобретение относится к учебным наглядным пособиям по черчению и может быть использовано для демонстрации образования девяти стандартных проекций одного оригинала, в том числе трех наглядных изображений, а также инвариантов ортогонального проецирования. Цель изобретения - повышение наглядности. Устройство для демонстрации образования проекций включает планшет с носителем изображения, установленный на планшете гибкий стержень с моделью пространственной системы координат с зажимами для установки демонстрируемого объекта и имитаторы проецируемых лучей в виде эластичных нитей с крючками, связанные с осями модели системы координат, при этом на планшете установлены петли для закрепления крючков, а носитель изображения выполнен в виде набора съемных пластин, установливаемых на планшете в соответствии с демонстрируемым объектом. 1 з.п.ф-лы, 4 ил.

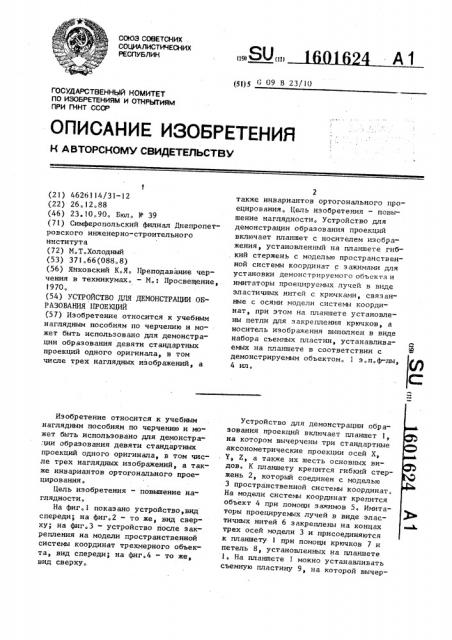

СОЮЗ СОВЕТСНИХ

СОЩИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (111 (gg)g С 09 В 23/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К A BT0PCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТ8ЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4626114/31-12 (22) 26.12.88 (46) 23 ° 10.90. Бюп. М 39 (71) Симферопольский филиал Днепропетровского инженерно-строительного института (72) M.Т.Холодный (53) 371.66(088.8) (56) Янковский К.Я. Преподавание черчения в техникумах. — M.: Просвещение, 1970. (54) УСТРОЙСТВО ДПЯ ДЕМОНСТРАЦИИ ОБРАЗОВАНИЯ ПРОЕКЦИЙ (57) Изобретение относится к учебным наглядным пособиям по черчению и может быть использовано для демонстрации образования девяти стандартных проекций одного оригинала, в том числе трех наглядных иэображений, а

Изобретение относится к учебным наглядным пособиям по черчению и может быть использовано для демонстра:(ии образования девяти стандартных проекций одного оригинала, в том числе трех наглядных изображений, а также инвариантов ортогонального проецирования, Цель изобретения — повышение наглядностио

На фиг.1 показано устройство,вид спереди; на фиг.2 — то же, вид сверху; на фиг.3 — устройство после закрепления на модели пространственной системы координат трехмерного объекта, вид спереди; на фиг.4 — то же, вид сверху.

2 также инвариантов ортогонального проецирования, Цель изобретения — повышение наглядности, Устройство для демонстрации образования проекций включает планшет с носителем изображения, установленный на планшете гибкий стержень с моделью пространственной системы координат с зажимами для установки демонстрируемого объекта и имитаторы проецируемых лучей в виде эластичных нитей с крючками, связанные с осями модели системы координат, при этом на планшете установлены петли для закрепления крючков, а носитель изображения выполнен в виде набора съемных пластин, устанавливаемых на планшете в соответствии с демонстрируемым объектом. 1 з.п.ф-лы, 4 ил.

Устройство для демонстрации образования проекций включает планшет 1, на котором вычерчены три стандартные аксонометрические проекции осей Х, Y, Z, а также их шесть основных видов. К планшету крепится гибкий стержень 2, который соединен с моделью

3 пространственной системы координат.

На модели системы координат крепится объект 4 при помощи зажимов 5. Имитаторы проецируемых лучей в виде эластичных нитей 6 закреплены на концах трех осей модели 3 и присоединяются к планшету I при помощи крючков 7 и петель 8, установленных на планшете

На планшете 1 можно устанавливать съемную пластину 9, на которой вычер3 1601624 4 чены девять стандартных проекций демонстрируемого объекта 4, т.е. шесть основных видов, а также изометричес-. кая, прямругольная и косоугольная ди метрические проекции.

Устройство работает следунщим об;разом.

Изгибая стержень 2, устанавливают ,. модель 3 системы координат в положе- О ; ние, например, при котором проецирую, щие лучи (эластичные нити 6) будут перпендикулярны к ппаншету 1, и за. крепляют крючки 7 на соответствукщих, петлях. 8. 15

Дпя демонстрации образования косо- ., угольной диметрической проекции трех осей, крючки 7 отсоединяют и модель

i 3 пространственной системы координат

1 . устанавливают в новое положение, при 20 котором модели осей Х и Y будут рас-. ! положены параллельно планшету, а ими1 тат оры проецирующих лучей — эластичные нити 6 - составят с планшетом 1 острый угол, 25

Для демонстрации образования девяти стандартных проекций трехмерного предмета демонстрируемый объект 4 закрепляют на модели 3 системы координат при помощи зажимов 5, а на планшете 1 311 устанавливают съемную пластину 9,Затем перемещают объект 4 в положение, соответствующее образованию одной из стандартных проекций, и закрепляют крючки 7 на петлях 8. Далее переме- . щают объект 4 s новое положение, соответствунщее образованию следующей проекции предмета и т.д, l для демонстрации сохранения прн 41) параллельном проецировании параллельности и коэффициентов искажения длины отрезков прямой указывают, что трапеции, образованные оригиналом оси модели 3 системы координат ее проекцией и проецирукщими лучами 6, имеют прямые углы между проекцией оси и проецирующим лучом, а также обращают внимание на то, что ребра, параплель. ные в пространстве, проецируются на всех видах и наглядных изображениях также в отрезки, параллельные между собой. формула изобретения

l. Устройство для демонстрации образования проекций, включанщее планшет с носителем изображения проекций изучаемого объекта и трехмерный объект, о т л и ч а ю щ е е с я о тем, что, с целью повышения наглядности, оно имеет закрепленный на планшете одним концом гибкий стержень и . модель пространственной система координат с зажимами дпя установки демонстрируемого трехмерного объекта, уста новленную на свободном конце стержня, н имитаторы проецируемых лучей в виде эластичных нитей е крючками, связанные с осями модели системы координат, при этом на планшете установлены пет" ли дпя закрепления крючков.

2. Устройство по п.l о т л и ч а1 ю щ е е с я тем, что оно имеет съемные дополнительные трехмерные объекты, а носитель иэображения выполнен в виде набора съемных пластин устанавливаемых на ппаншете в соответствии с выбранным демонстрируемым объектом.

1601624

ФП8. l

Фиг. 2

1601624
