Вакуумная дугогасительная камера

Вакуумная дугогасительная камера

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Цель изобретения - улучшение эксплуатационных характеристик. Предлагается материал геттера располагать на изолированной от контактов подложке на уровне зазора между контактами, имеющими выступы. Последние расположены напротив подложки, на них выдувается электрическая дуга с помощью перпендикулярного оси камеры магнитного поля, создаваемого, например, электромагнитом. 1 ил.

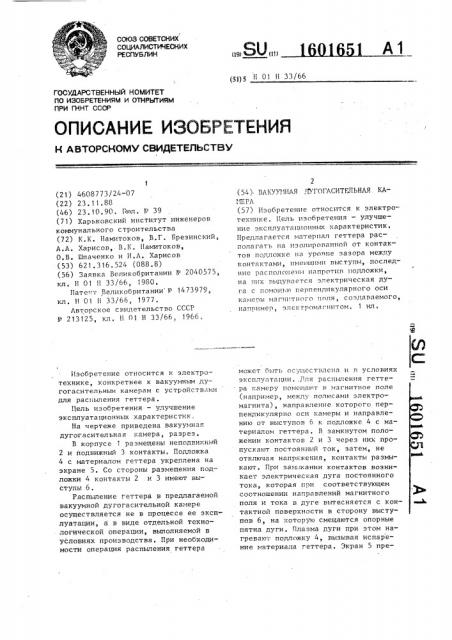

СОЮЗ СОВЕТСНИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИН

tl9l SU (Ill (1) Н 01 Н 33/66

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГННТ СССР (21) 4608773/24-07 (22) 23.11.88 (46) 23.10.90. Гюл. Р 39 (7 1) Харьковский институт инженеров коммунального строительства (72) К.К. Намитоков, В.Г. Брезинский, А.А. Харисов, В,К. Намитоков, О.В. Ипаченко и И.Л. Харисов (53) 621 ° 316.524 (088.8) (56) Заявка Великобритании N9 20405753 кл. Н 01 Н 33/66, 1980.

Пате..т Великобритании У 1473979, кл, H 01 Н 33/66, 1977.

Ав орское свидетельство СССР

Р 213125, кл. Н 01 Н 33/66, 1966.

Изобретение относится к электротехнике, конкретнее к вакуумным дугогасительньтм камерам с устройствами для распыления геттера.

Цель изобретения — улучшение эксплуатационных характеристик.

На чертеже приведена вакуумная дугогасительная камера, разрез.

В корпусе 1 размещены неподвижный

2 и подвижный 3 контакты. Подложка

4 с материалом геттера укреплена на экране 5. Со стороны размещения подложки 4 контакты 2 и 3 имеют выступы 6.

Распыление геттера в предлагаемой вакуумной дугогасительной камере осуществляется не в процессе ее эксплуатации, а в виде отдельной технологической операции, выполняемой в условиях производства. При необходимости операция распыления геттера

2 (54) ВАКУУ1ЯАЯ ДУГОГАСИТГЛЬНАЯ КАИЕ РА (57) Изобретение относится к электротехнике. Цель изобретения — улучшение эксплуатациогппtx характеристик.

Предлагается материал геттера располагать на изолированной от контактов подложке на уродине зазора межцу контактами, цмеющпмп выступы, последние расположены напротцп подложки, на ..их гыдупается электрическая дуга с помощью герпендпкулярного оси камеры магнитного поля, создаваемого, например, электромагнитом. 1 ил. может быть oñóöåñòâëc ÿ и в условиях эксплуатации.,/1ля распылеHèÿ геттера камеру помещают в магнитное поле (например, межцу полюсами электромагнита), направление которого перпендикулярно оси камеры и направлению от выступов 6 к подложке 4 с материалом геттера. В замкнутом положении контактов 2 и 3 через них пропускают постоянный ток, затем, не отключая напряжения, контакты размыкают. При зам:-.|кании контактов возникает электрическая дуга постоянного тока, которая при соответствующем соотношении направлений магнитного поля и тока в дуге вытесняется с контактной поверхности в сторону выступов 6, на которую смещаются опорные пятна дуги. Плазма дуги при этом нагревают подложку 4, вызывая испарение материала геттера. Экран 5 пре01651

Формула изобретения

Распыление геттера путем нагрева подложки плазмой электрической дуги, выполняемое как отдельная технологиСоставитель В, Торшин

Техред М.Ходанич Корректор М, Максимишинец

Редактор Е. Папп

Заказ 3273 Тираж 467 Подпи с но е

ВНИИ1И Государственного комитета ro изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r.Óæãîðîä, ул. Гагарина, 101

16 дотвращает осаждение на изоляционные частых корпуса 1 продуктов эрозии контактов, а также ограничивает снижение изоляционных свойств камеры распыляемым геттером..

На внешней:поверхности камеры может быть размещена метка, указывающая участок расположения подложки с геттером внутри корпуса, для соответствующей ориентации камеры в магнитном пале при распылении геттера.

Необходимость в определенной ориентации угла поворота камеры вокруг оси

1 и определенном относительном направлении магнитного поля и тока отпадает, если подложка с материалом геттера выполнена в форме кольца, охватывающего весь периметр межконтакт3 ного промежутка. Выступы на контах1 тах в этом случае также должны охватывать каждый контакт по всей его

i окружности. Подложка с материалом геттера может быть укреплена непосредственно на внутренней поверхности корпуса камеры. ческая операция, исключает неконтролируемое влияние паров геттера на характер гашения дуги в процессе эксплуатации, чем достигается стабильность и соответствующее улучшение эксплуатационных характеристик вакуумной дугогасительной камеры.

Вакуумная дугогасительная камера, содержащая корпус, в котором соосно установлены подвижный и неподвижный контакты с выступами, сильфон, экран .и материал геттера, устройство для перемещения электрической дуги магнитным полем, направленным перпендикулярно оси камеры, о т л и ч а ю—

20 щ а я с я тем, что, с целью улучшения эксплуатационных характеристик, материал геттера расположен на дополнительно введенной изолированной от контактов подложке, размещенной на

25 уровне зазора между контактами, выступы на контактах расположены со стороны размещения подложки, а устройство для перемещения электрической дуги не связано с электрической цепью контактов.
