Щеточный узел электрической машины

Щеточный узел электрической машины

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и касается щеточных узлов для электрических машин. Целью изобретения является повышение надежности в работе щеточного узла электрической машины. В предлагаемой конструкции нажимную рулонную пружину 5 устанавливают в пазу 3, образуемом скосами на верхнем торце щетки. Щетку 2 выполняют разрезной и устанавливают в щеткодержателе 1. Распределение усилия на части щеток 2 производится с помощью углеродистого стержня 7, вставляемого в отверстие 6, выполненное в щетке под выемкой 3, аксиально, в плоскости разъема. Причем отношение диаметра отверстия к диаметру стержня составляет 1,03 - 1,10. 4 ил.

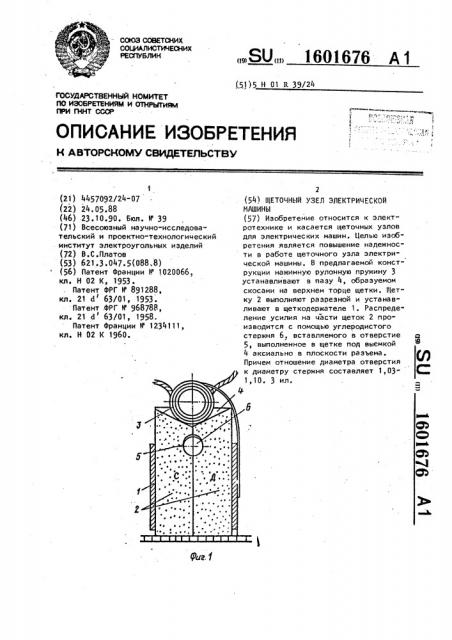

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„Su„„> 601676 А 1

Я)5 Н 01 R 39/24

* Pq ! !

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Риг. 1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И (ЛНРЫТИЯМ

ПРИ ГКНТ ССОР (21) 4457092/24-07 (22) 24.05.88 (46) 23.10.90. Бюл. 11 39 (71) Всесоюзный научно-исследовательский и проектно-технологический институт электроугольных изделий (72) В.С.Платов (53) 621.3.047.5(088,8) (56) Патент франции я. 1020066, кл. Н 02 К, 1953.

Патент ФРГ N 891288, кл. 21 d 63/01, 1953. Патент .ФРГ V 968788, кл, 21 d 63/О1, 1958, Патент Франции М 1234111, кл. Н 02 К 1960.

2 (54) ЩЕТОЧНЫЙ УЗЕЛ ЭЛЕКТРИЧЕСКОЙ

МАШИНЪ| (57) Изобретение относится к электротехнике и касается щеточных узлов для электрических машин. Целью изобретения является повышение надежности в работе щеточного узла электрической машины. В предлагаемой конструкции нажимную рулонную пружину 3 устанавливают в пазу 4, образуемом скосами на верхнем торце щетки. Щетку 2 выполняют разрезной и устанавливают в щеткодержателе 1 ° Распределение усилия на части щеток 2 производится с помощью углеродистого стержня 6, вставляемого в отверстие

5, выполненное в щетке под выемкой

4 аксиально в плоскости разъема.

Причем отношение диаметра отверстия к диаметру стержня составляет 1,0310. 3 ил.

01676

3 16 .Изобретение относится к электротехнике и касается щеточных узлов с разрезными щетками. электрических машин.

Цель изобретения -.повышение на- дежности работы щеточного узла электрической машины.

На Фиг. 1 - 3 показаны щеточный узел,,продольные разрезы., Щеточный узел состоит из щеткодержателя 1, щетки 2 с рулонной нажимной пружиной. 3 которая устанавливается в выемку 4 в верхней части щетки. Под выемкой 4 аксиально в плоскости разъема щетки выполняется фигурное цилиндрическое отверстие 5. в котором размещается с зазором цилиндрический стержень б с Фиксирующи, ; ми:головками 7, служащими для пре-— дупреждения выпадания стержня.

Предлагаемая конструкция может быть выполнена и в таком варианте, когда давление на щетку оказывается обычной винтовой пружиной с цилиндрическими нажимным элементом, имеющим ось вращения.

В процессе работы, пружина 3 передает усилие непосредственно на элементы щетки С и Д (фиг. 1). При этом усилие, приложенное к элементу С, по причине особенностей динамики рулонной цилиндрической пружины 3 оказывается больше усилия, приложенного к элементу Д. Для выравнивания нажимного усилия между элементами служит стержень 6, который передает усилие с элемента на элемент так, как показано на Фиг. 3. Элементы оказываются в силовом отношении соединены последовательно.

Зазор фиг. 2 обеспечивает независимое радиальное перемещение элементов С и Д. Зазор оказывается оптимальным, если. отношение диаметра отверстия 5 к диаметру стержня 6 вы" бирается в пределах 1,03-1,10.

При воздействии неровности на кол" лекторе на элементы щетки конструкция обеспечивает поочередной отрыв элементов щетки от коллектора в противоположность разрезным щеткам с накладками. Например, при движении коллектора слева направо оторвется сначала элемент С (Фмг. 3). Пока "вы: бирается" зазор (Фиг. 2), элемент Д остается прижатым к коллектору и, следовательно, электрический контакт щетки с коллектором сохраняется. В следующий момент неровность старается оторвать элемент Д, но в то же время половина С возвращается к коллектору.

Рулонная пружина 3 в соответствии с этими циклами перемещается с элемента на элемент и обратно, Эта возможность обеспечения безотрывного контакта щетки с коллектором определяет основное преимущество конструкции.

Наряду с повышенной коммутационной надежностью конструкция удешевляет изготовление щетки за счет замены металлической накладки углеродистым стержнем.

Формула изобретения

Щеточный узел электрической машины, содержащий щеткодержатель, разрезную щетку с выемкой для нажимного элемента и отверстием, расположенным под выемкой аксиально в плоскости разъема щетки с размещением в нем стержня, отличающийся тем, что, с целью повышения надежности работы, стержень выполнен из углеродистого материала, снабжен фикси-1 рующими головками, закрепленными на его концах, а отношение диаметра отверстия к диаметру стержня выбрано в пределах 1,03-1,10.

1601676

Составитель 8.Чернова екреЛ М.Ходанич Коллектор M.Kó÷åðÿâàÿ

Редактор Е.Папп

Заказ 3274 Тираж 41 Подписное

Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/3

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
