Щеточно-коллекторный узел электрической машины

Щеточно-коллекторный узел электрической машины

Иллюстрации

Показать все

Реферат



Изобретение относится к конструированию электрических машин. Целью изобретения является повышение стабильности контактирования щеток с коллекторными пластинами. Для этого траверса 10 размещена в корпусе электрической машины с возможностью перемещения, а при использовании конического коллектора 2 траверса 10 подпружинена в направлении коллектора 2. Конструкция щеточно-коллекторного узла обеспечивает компенсацию возмущающих тангенциальных усилий, действующих со стороны коллектора 2 на одну из щеток 6, противодействующими усилиями, возникающими на других щетках 6. При этом интенсивность изнашивания контактных элементов сохраняется на низком уровне даже при полной неподвижности щеток 6 в щеткодержателях,7, размещенных под острым углом к рабочей поверхности коллектора 2, за счет свободного перемещения траверсы 10 в корпусе электрической машины. Перемещение траверсы 10 в тангенциальном направлении относительно оси статора ограничено фиксирующими элементами, закрепленными на корпусе 5 и входящими с зазором в пазы на траверсе 10. 3 ил.

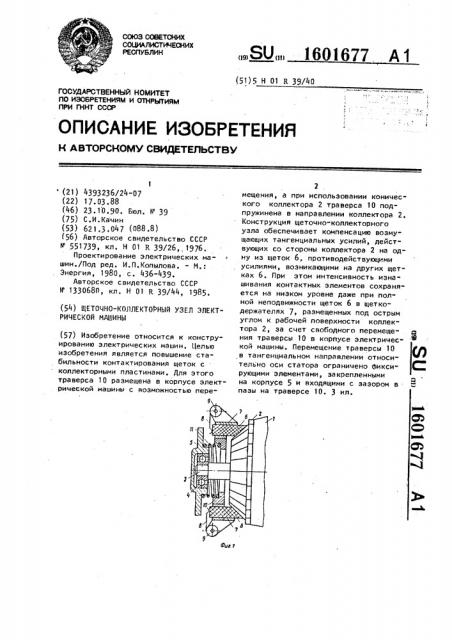

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51) 5 Н Ol R 39/40

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

М А BTOPCHOMY СВИДЕТЕЛЬСТВУ

3 °

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

r1O ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4393236/24-07 (22) 17.03.88 (46) 23.10.90. Бюл. N 39 (75) С.И.Качин (53) 621,3.047 (088.8) (56) Авторское свидетельство СССР

1 551739, кл. H О1 R 39/26,,1976.

Проектирование электрических машин./Под ред. И.П.Копылова. — М.:

Энергия, 1980, с. 436-439.

Авторское свидетельство СССР

1т 1330680, кл. H 01 R 39/44, 1985. (54) ЩЕТОЧНО-KO/1ËÅÊÒ01 HÛÉ УЗЕЛ ЭЛЕКТРИЧЕСКОЙ МАШИНЫ (57) Изобретение относится к конструированию электрических машин. Целью изобретения является повышение стабильности контактирования щеток с коллекторными пластинами. Для этого траверса 10 размещена в корпусе электрической машины с воэможностью пере„„SU„„1601677 А 1

2 мещения, а при использовании конического коллектора 2 траверса 10 подпружинена в направлении коллектора 2.

Конструкция щеточно-коллекторного узла обеспечивает компенсацию возмущающих тангенциальных усилий, действующих со стороны коллектора 2 на одну из щеток 6, противодействующими усилиями, возникающими на других щетках 6. При этом интенсивность изнашивания контактных элементов сохраняется на низком уровне даже при полной неподвижности щеток 6 в щетко" держателях 7, размещенных под острым углом к рабочей поверхности коллектора 2, за счет свободного перемещения траверсы 10 в корпусе электрической машины. Перемещение траверсы 10 в тангенциальном направлении относительно оси статора ограничено фиксирующими элементами, закрепленными на корпусе 5 и входящими с зазором в пазы на траверсе 10. 3 ил.

1601677

Изобретение относится к области конструирования электрических машин.

Цель изобретения - повышение стабильности контактирования щеток с коллекторными пластинами путем снижения тангенциальных колебаний щеток вследствие компенсации возмущающих усилий на одной из щеток противодействующими училиями, возникающими на других щетках.

На фиг. 1 и 2 показаны, варианты щеточно-коллекторного узла;на фиг.3 фиксирующий элемент, ограничивающий перемещение траверсы относительно корпуса.

Щеточно-коллекторный узел содержит входящий в состав якоря 1 конический коллектор 2, закрепленный на валу 3.

На вал 3 посажен также подшипник 4, размещенный в подшиниковом щите 5.

Щетки 6 размещены в щеткодержателях

7 и контактируют с рабочей поверхностью коллектора 2 под действием сил, передаваемых на щетки 6 курками 8 с пружинящих устройств 9. Щеткодержатели 7 неподвижно закреплены на травер, се 10, имеющей кольцевую форму, под острым углом к поверхности скольжения коллектора 2. Со стороны подшипникового щита 5 траверса 10 опирается на . 30 пружину 11, которая другим своим концом упирается в подшипниковый щит 5.

Фиксирующие элементы 12, ограничивающие перемещение траверсы 10, закреплены диаметрально на подшиниковом щите 5 и входят с зазором в пазы 13 на траверсе 10.

В процессе работы щеточно-коллек40 торного узла щетки 6 прижаты к внутренним поверхностям щеткодержателей

7 под действием сил реакции со стороны коллектора 2, что обеспечивает компенсацию возмущающих тангенциальных усилий и снижение тангенциальных колебаний щеток 6. При этом биения коллектора 2 отслеживаются щетками 6 благодаря свободному перемещению траверсы 10 в плоскости, перпендикулярной оси вращения коллектора 2, что обеспечивается наличием зазоров между Фиксирующими элементами 12 и пазами 13 на траверсе 10.

Формула изобретения

Щеточно-коллекторный узел электрической машины, содержаший корпус, в котором на валу установлен коллектор, коаксиально которому расположена траверса со щеткодержателями, с ус" тановленными в них под острым углом к поверхности скольжения коллектора щетками, а также фиксирующие элементы, закрепленные на корпусе и предназначенные для ограничения перемещения траверсы относительно корпуса, отличающийся тем, что, с целью повышения стабильности контактирования щеток с коллекторными пластинами, в траверсе выполнены пазы, которые совмещены с зазором с фиксирующими элементами корпуса и с возможностью перемещения траверсы относительно корпуса в плоскости, перпендикулярной оси вращения коллектора, а щеткодержатели установлены неподвижно относительно траверсы.

16О1677

Составитель В. Чернова

Техред М.ходанич

Редактор Е.Папп

Корректор И.Кучерявая т

Заказ 3274 Тираж 412 Подписное

ВНИЙПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул.Гагарина, 101
