Реферат



Изобретение относится к электрическим машинам. Цель изобретения - повышение надежности при высоких скоростях ротора. Ротор электрической машины содержит втулку 1, постоянные магниты 2, несущий цилиндр 3. На поверхностях магнитных участков 4 выполнены пазы 6,в которые входят выступы 7 немагнитных участков 5. Концы армирующих элементов 8 входят в пазы 6. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

„„SU„„1601696 (51)5 Н 02 К 1 24 21 14

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д BTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

IlO ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГКНТ СССР (21) 4471793/24-07 (22) 10.08;88 (46) 23.10.90. Бюл. № 39 (72) И. С. Козьянский, В. М. Мордехай и С. Я. Тульчинский (53) 621.313.04 (088.8) (56) Авторское свидетельство СССР № 282503, кл. Н 02 К 21/12, 1981.

Патент США № 4472651, кл. 310 †1, 1984. (54) РОТОР З.Г1ЕКТРИЧЕСКО11 МА

ШИНЫ (57) Изобретение относится к электрическим машинам. Цель изобретения — повышение надежности при высоких скоростях ротора. Ротор злектрической машины содержит втулку 1, постоянные магниты 2, несущий цилиндр 3. На поверхностях магнитных участков 4 ьыполнены пазы 6, з которые входят выступы 7 немагнитных y«acrКоВ 5. KoHUht армирующих злементов 8 Bходят В пазы 6. 1 ил.

1601696

Составитель И. Осин

Техред А. Кравчук Корректор И. Муска

Тираж 443

Редактор М. Бланар

Заказ 3275

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

l (3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-издательский комбинат «Патент», r Ужгород, ул. Гагарина, lOl

Изобретение относится к электрическим машинам, в частности к бесконтактным генераторам с постоянными магнитаМи.

Целью изобретения является повышение надежности при высоких скоростях ротора.

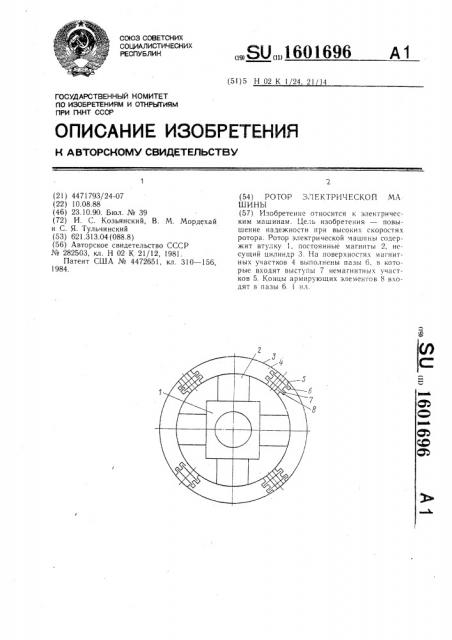

На чертеже показан ротор электрической ма ши ны. !

Ротор электрической машины содержит втулку 1, полюс 2, несущий цилиндр 3 из магнитных 4 и немагнитных 5 участков, у которых на стыкуемой поверхности магнитногр участка 4 выполнены пазы 6, в которые вводят выступы 7 немагнитного участка 5.

Немагнитные участки 5 выполнены из материала, армированного элементами 8 из высркопрочного материала, при этом концы элементов расположены в пазах магнитного ! материала.

При врашении ротора немагнитный материал, армированный высокопрочными элементами, выдерживает повышенные напряжения изгиба и растяжения от центробежных сил несущего цилиндра и полюсов.

Формула изобретения

Ротор электрической машины, содержащий втулку, полюса, несущий цилиндр из

10 чередующихся в тангенциальном направлении магнитных и немагнитных участков, и на стыкуемых поверхностях магнитных участков выполнены пазы, в которые входят выступы немагнитных участков, отличающийся

15 тем, что, с целью повышения надежности при высоких скоростях ротора, немагнитные участки выполнены армированными, при этом концы армирующих элементов расположены в пазах магнитных участков.
