Управляемый шунтирующий разрядник

Управляемый шунтирующий разрядник

Иллюстрации

Показать все

Реферат

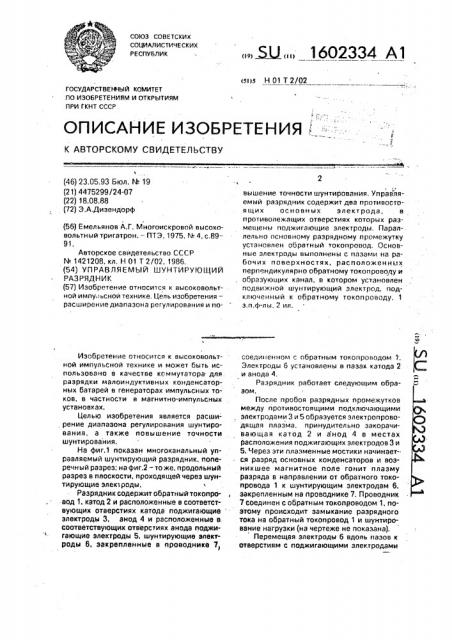

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

<я)s Н 01 Т 2/02

ГОСУДАРСТВЕННЫЙ КОМИТЕТ .ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ . :

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (46) 23.05.93 Бюл. гв 19 (21) 4475299/24-07 (22) 18.08 88 (72) Э.А.Дизендорф (56) Емельянов А.Г. Ыногоискровой высоковольтный тригатрон. — ПТЭ, 1975, N. 4, с.8991.

Авторское свидетельство СССР

М 1421208, кл, Н 01 Т 2/02, 1986, (54) УПРАВЛЯЕМЫЙ ШУНТИРУ10ЩИЙ

РАЗРЯДН И К (57) Изобретение относится к высоковольтной импу Лесной технике. Цель изобретения— расширение диапазона регулирования и поИзобретение относится к высоковольтной импульсной технике и может быть использовано в качестве коммутатора для разрядки малоиндуктивных конденсаторных батарей в генераторах импульсных токов, в частности в магнитно-импульсных установках.

Целью изобретения является расширение диапазона регулирования шунтирования, а также повышение точности шунтирова ния.

На фиг.1 показан многоканальный управляемый шунтирующий разрядник, поперечный разрез; на фиг.2 — тоже, продольный разрез в плоскости, проходящей через шунтирующие элек1 роды.

Разрядник содержит обратныйтокопровод 1, катод 2 и расположенные в соответствующих отверстиях катода поджигающие электроды 3, анод 4 и расположенные в. соответствующих отверстиях анода поджигающие электроды 5, шунтирующив электроды 6, закрепленные в проводнике 7, „, Ы Ä 1602334 А1

Г вышение точности шунтирования, Управляемый разрядник содержит два противостоящих основных электрода, в противолежащих отверстиях которых размещены поджигающие электроды. Параллельно основному разрядному промежутку установлен обратный токопровод. Основные электроды выполнены с пазами на рабочих поверхностях, расположенных перпендикулярно обратному токопроводу и . образующих канал, в котором установлен подвижной шунтирующий электрод, подключенный к обратному токопроводу. 1 з,п.ф-лы, 2 ил. соединенном с обратным токопроводом 1.

Электроды 6 установлены в пазах катода 2 и анода 4.

Разрядник работает следующим образом.

После пробоя разрядных промежутков между противостоящими подключающими электродами 3 и 5 образуется злектропроводящая плазма, принудительно закорачивающая катод 2 и а нод 4 в местах расположения поджигающих электродов 3 и

5. Через эти плазменные мостики начинается разряд основных конденсаторов и возникшее магнитное поле гонит плазму разряда в направлении от обратного токопровода 1 к шунтирующим электродам 6, закрепленным на проводнике 7. Проводник

7 соединен с обратным токопроводом 1, поэтому происходит замыкание разрядного тока на обратный токопровод 1 и шунтирование нагрузки (на чертеже не показана).

Перемещая электроды 6 вдоль пазов к отверстиям с поджигающими электродами

1602334 № или от.них, можно регулировать время начала замыкания разрядного тока в нагрузке в зависимости от параметров нагрузки и тем самым обеспечить регулирование тока в нагрузке от нескольких микросекунд до миллисекунд.

Замыкание тока в нагрузке ведет к полному или частичному срезанию второго полупериода напряжения- на силовых конденсаторах основного колебательного контура, т.е. в нагрузку проходит униполярный импульс тока или близкий к нему, Полное или частичное срезание напряжения второго п4лупериода увеличивает ресурс силовых конденсаторов в несколько десят-. ков раз, Выполнение разрядника многоканаль-.. ным повышает точность регулировки шунтирования, а равномерное. распределение разрядного тока по каналам уменьшает эрозию основных электродов — анода и катода; что увеличивает ресурс работы разрядника.

Формула изобретения

1, Управляемый шунтирующий разрядник, содержащий два противостоящих основных электрода, в отверстии одного из . которых установлен первый поджигающий, электрод, и подвижный шунтирующий электрод, отличающийся тем, что.с целью

5 расширения диапазона регулирования шунтирования, он снабжен обратным токопроводом, расположенным параллельно промежутку между основными электродами, второй основной электрод также выпол10 нен с отверстием. в котором, установлен дополнительно вввденный второй противостоящий первому поджигающий электрод, причем основные электроды выполнены с пазами на рабочей поверхности, располо15 женными перпендикулярно обратному токопроводу и совместно образующими канал, в котором помещен указанный шун-,, тирующий электрод, подключенный к обратному токоп роводу.

20 g, Разрядник по п.1, о т л и ч а ю щ и йс я тем, что, с целью повышения точности шунтирования, основные электроды выполнены с дополнительными отверстиями и па- . зами, в которых размещены соответственно

25 дополнительные пары поджигающих электродов и шунтирующие электроды, подключенные также к обратному токопроводу.

1б02334

Составитель В, Гомзин

Редактор Г. Бельская Техред M.Ìoðãåíòàë Корректор Л. Патай

Заказ 1978 f.,Тираж .. Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101
