Фиксатор акромиального конца ключицы

Фиксатор акромиального конца ключицы

Иллюстрации

Показать все

Реферат



Изобретение относится к медицине. Целью изобретения является осуществление закрытой фиксации акромиального конца ключицы. Устройство содержит спицы 1 с заостренным концом 2 и сквозным разрезом 3, бранши 4. После введения устройства в кость бранши разводятся в стороны, фиксируя акромиальный конец ключицы. 2 ил.

(19) (ll) f51)5 А 61 В 17/56

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗО1-РЕТЕНИЯМ И ОТНРЫТИЯМ

ПЮ Гинт ССС (21) 4249033/30-14 (22) ?5. 05. 87 (46) 30. 10. 90. Бюл. Р 40 (71) Тернопольский государственный медицинский институт (72) О.И.Березовский и С.О.Березовский (53) 615. 472 (088. 8)

{56) Ортопедия, травматология и протезирование, !977, !! - 1, с. 51-32.

2 (54) ФИКСАТОР АКРОИИАЛЬНОГО КОНЦА

КЛЮЧИЦЫ (57) Из обре те ние относится к медицине. Целью изобретения является осуцествление закрытой фиксации акромиального конца ключицы, Устройство содержит спицы 1 с заостренным концом 2 и сквозным разрезом 3, бранши 4. После введения устройства в кость бранши разводятся в стороны, фиксируя акроMHQJlbliblH конец ключицы. 2 HJI

35 .Фиксатор акромиального конца ключицы в виде спицы с заостренным концом, отличающийся тем, что, с целью осуществления закрытой фик40 сации акромиального конца ключицы, со. стороны наружного конца спицы вдоль ее продольной оси выполнен сквозной разрез, образующий две бранши с возможностью разведения их в стороны при

45 Введении в кость °.1 6024

Изобретение относится к медицине, 8 частности к хирургическим инструментам, применяемым для оперативного лечения вывихов акромиального конца ключицыа

Цель изобретения - осуществление закрытой фиксации акромиального конца ключицы а

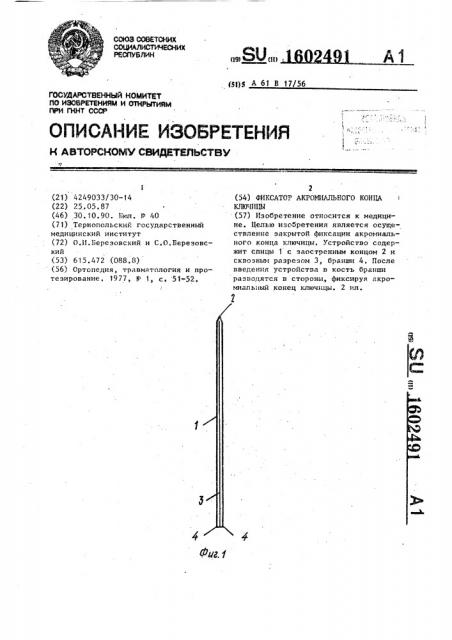

На фиг. 1 схематически представлен 10 предлагаемый фиксатор, вид спереди; на фиг; 2 - то же, вид сбоку.

Фиксатор содержит спицу 1 с заостренным концом 2 и сквозным разрезом

3, бранши 4. 15

Фиксатор используют следующим образом.

Под кожей нащупывают вывихнутый акромиальный конец ключицы. У заднего края его торца чрескожно в направле- 20 нии кпереди и кнутрй вводят заострен"ный внутренний конец 2 фиксатора. Введение продолжают до выхода через переднюю поверхность .ключицы отрезка фиксатора примерно равного ширине ак- 2g ромиона. После этого переднюю браншу фиксатора на уровне, торца ключицы скусывают под углом, открытым кзади и введение продолжают до тех пор, пока конец скушенной бранши.достигнет выхо-ЗО да из ключицы. Здесь его на 10 - 15 дугообразно загибают кпереди и снова внедряют в ключицу, продвигая фиксатор в обратном направлении, пока этот конец, проделав в губчатом веществе кости дугообразный канал, опять окажется на уровне торца ключицы, но теперь ближе к его переднему краю . о

После этого на 10 — 15 кзади дугообразно загибают заднюю браншу и на уровне торца ключицы скусывают под " углом, открытым кпереди. Ключицу

I вправляют и продолжают обратный ход фиксатора, внедряя в акромион его раздвигающиеся бранши. Под кожей на

1 передней поверхности ключицы. оставляют около 0,5 см внутреннего конца фиксатора, На точечные раны в местах входа и выхода фиксатора нет необхо-. димости накладывать швы.

Первоначальным введением фиксатора в торец вывихнутого конца ключицы предопределяются мест а выходов из него . обеих бранш на обратном пути фиксатора и вточности обеспечиваются направление, уровень и глубина их внедрения в акромион.

Осуществляемые в процессе операции скусывания бранш под острыми углами и дугообразные их загибы, ориентированные в противоположные стороны, носят направнтельный характер и способствуют тому, что во время обратного хода фиксатора бранши более эффективно расходятся в противоположных направлениях, широко и на разных уровнях захватывая акромиальный конец ключицы и акромион, К тому же. захват усилен расположением фиксатора под углом (около 45 ) к продольной оси акромиального конца ключицы и упором в его более плотные наружные слои.

Поэтому смещения, в том числе ротацнонные, вправленного конца ключицы здесь практически исключаются.

Формула изобретения

1602491

Составитель В.Ваганов

,Редактор С.Лисина Техред М.Ходанич КоРРектоР Д.Пилипенко

Заказ 3342 Тираж 544 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
