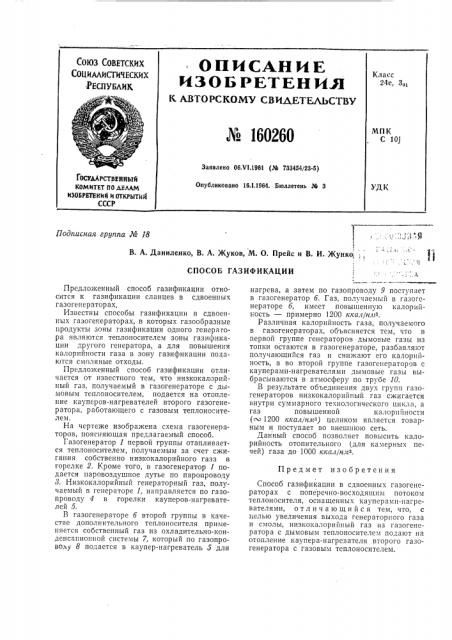

О П И С Н И Е
N3O PETER- ea
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
К 160260
СОН)З СО ЕТС И
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
Класс
24е, Зйт
МПК
С К1
Заявлено 06Х1.1961 (М 733454/23-5) Опубликовано 16.1.1964. Бюллетень М 3
ГОСУААРСТВЕ ННЫЙ
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИИ И ОТКРЫТИИ
СССР
>ДК
Подписная группа № 18
В. А. Деннленко, В. А. Жуков, М. О. Прейс II В. И. Жунко,, 11
:I
СПОСОБ ГАЗИФИКАЦИИ
Предмет изобретения
Предложенный способ газификации относится к газификации сланцев в сдвоенных газогенераторах.
Известны способы газификации в сдвоенных газогенераторах, в которых газообразные продукты зоны газификации одного генератора являются теплоносителем зоны газификации другого генератора, а для повышения калорийности газа в зону газификации подаются смоляные отходы.
Предложенный способ газификации отличается от известного тем, что низкокалорийный газ, получаемый в газогенераторе с дымовым теплоносителем, подается на отопление кауперов-нагревателей второго газогенератора, работающего с газовым теплоносителем.
На чертеже изображена схема газогенераторов, поясняющая предлагаемый способ.
Газогенератор 1 первой группы отапливается теплоносителем, получаемым за счет сжигания собственно низкокалорийного газа в горелке 2. Кроме того, в газогенератор 1 подается паровоздушное дутье по паропроводу
8. Низкокалорийный генераторный газ, получаемый в генераторе 1, направляется по газопроводу 4 в горелки кауперов-нагревателей 5.
В газогенераторе б второй группы в качестве дополнительного теплоносителя применяется собственный газ из охладительно-конденсапионной системы 7, который по газопроводу 8 подается B каупер-нагреватель 5 для нагрева, а затем по газопроводу 9 поступает в газогенератор б. Газ, получаемый в газогенераторе б, имеет повышенную калорийность — примерно 1200 ккал/нлмк.
Различная калорийность газа, получаемого в газогенераторах, объясняется тем, что в первой группе генераторов дымовые газы из топки остаются в газогенераторе, разбавляют получающийся газ и снижают его калорийность, а во второй группе газогенераторов с кауперами-нагревателями дымовые газы выбрасываются в атмосферу по трубе 10.
В результате объединения двух групп газогенераторов низкокалорийный газ сжигается внутри суммарного технологического цикла, а газ повышенной калорийности (1200 ккал)нлмк) целиком является товарным и поступает во внешнюю сеть.
Данный способ позволяет повысить калорийность отопительного (для камерных печей) газа до 1000 ккал(нов.
Способ газификации в сдвоенных газогенераторах с поперечно-восходящим потоком теплоносителя, оснащенных кауперами-нагревателями, отл и ч а ю щи и ся тем, что, с целью увеличения выхода генераторного газа и смолы, низкокалорийный газ из газогенератора с дымовым теплоносителем подают на отопление каупера-нагревателя второго газогенератора с газовым теплоносителем.
