Патрон для крепления инструмента

Патрон для крепления инструмента

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению, а именно к устройствам для крепления концевого инструмента. Целью изобретения является повышение надежности закрепления за счет обеспечения равномерного зажима инструмента. Для этого зажимной упругий элемент 2 выполнен в виде винтовой пружины, витки которой плотно прижаты друг к другу и имеют коническую наружную поверхность. Зажим инструмента 8 осуществляется при перемещении зажимного элемента посредством кольцевого выступа 7 в накидной гайке 6, который взаимодействует с кольцевой канавкой зажимного элемента. При перемещении витки пружины, упруго деформируясь, проталкивают в коническое отверстие корпуса 1 друг друга и за счет уменьшения в диаметре зажимают хвостовик инструмента 8 равномерно по всей длине. 4 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН щ) g В 23 В 31/02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И OTHPblTHRM

ПРИ ГКНТ СССР

1 (21) 4647608/25-08 (22) 08.0?.89 (46) 30.10.90. Бюл. Р 40 (72) &Э.И,Мальцев, В.Н.Вовк, В.А.Перевозчиков и В,С.Демидов (53) 621.952.5 (088.8) (56) Маликов Ф.П. Патроны для режущих инструментов. M. Машиностроение, 1963, с. 57, фиг. 59. (54) IIATPOH ДЛЯ КРЕПЛЕНИЯ ИНСТРУМЕНТА (57) Изобретение относится к машиностроению, а именно к устройствам для крепления концевого инструмента.

Целью изобретения является повышение надежности закрепления за счет

„.80„„1602620 А 1

2 обеспечения равномерного зажима инструмента. Для этого зажимной упругий элемент 2 выполнен в виде винтовой пружины, витки которой плотно приж4ты друг к другу и,имеют коническую нар ужную поверхность. Зажим инструмента 8 осуществляется при перемещении зажнмного элемента посредством кольцевого выступа 7 в накидной гайке 6, который взаимодействует с кольцевой канавкой зажимного элемента 2.

При перемещении витки пружины, упруго деформируясь, проталкивают в коническое отверстие корпуса 1 друг друга и за счет уменьшения в диаметре зажимают хвостовик инструмента 8 равномерно по всей длине. 4 ил.

1602620

Изобретение относится к машиностроению, а именно к устройствам для крепления концевого инструмента.

Целью изобретения является повышение надежности закрепления инстру5 мента за счет обеспечения равномерного зажима.

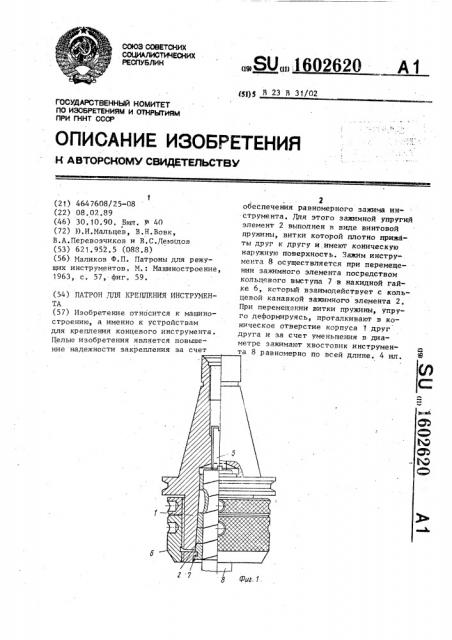

На фиг. 1 показан патрон, общий вид; на фиг. 2 — зажимной упругий элемент, выполненный в виде винтовой пружины; на фиг. 3 - вариант выполнения зажимного упругого элемента с другим сечением витка; на фиг, 4 другой BGpHBHT Выполнения зажимного упругого элемента.

Патрон содержит корпус 1, в коническое отверстие которого установлен зажимной упругий элемент 2, выполненный в виде винтовой пружины, 20 витки которой имеют коническую наружную поверхность 3.

Внутренняя поверхность пружины выполнена по профилю зажимаемого инструмента. При навивке проволоки лю- 25 бого сечения витки располагают плотно друг к другу для образования жесткого контакта межпу ними, На ближнем к большему торцу витке пружины выполнена кольцевая канавка 4, предназначенная для фиксации пружины в патроне. Патрон также содержит регулировочный винт 5 и накидную гайку 6 с кольцевым выступом 7, предназначенным .для взаимодействия с кольцевой канавкой 4. 35

Патрон работает следующим образом.

Инструмент 8 с цилиндрическим хвостовиком вставляют в отверстие зажимного элемента до упора в регулировоч1 40 ный винт 5 и завинчивают накидную гайку 6, установленную на резьбе корпуса 1, сначала от руки для предварительного зажима, а затем ключом перемещающим пружину в осевом направлении в стор6ну хвостовика.

Перемещение осуществляют посредством кольцевого выступа 7 в накидной гайке 6, находящегося в постоянном зацеплении с кольцевой канавкой 4 зажимного элемента. При этом витки пружины, упруго деформируясь, проталкивают в коническое отверстие корпуса 1 друг друга и за счет уменьшения в диаметре зажимают хвостовик режущего инструмента 8 равномерно по всей длине. Освобождение хвостовика инструмента 8 происходит при свинчивании накидной гайки 6, которая кольцевым выступом 7 вытягивает из конического отверстия сначала виток пружины с кольцевой канавкой 4, а затем от витка к винту и всю пружину.

Ф о р м ул а и з о б р е т е н и я

Патрон для крепления инструмента, содержащий корпус, внутри которого выполнено коническое гнездо для установ ки упр уго го з ажимног о эл еме нт а и накидную гайку, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности закрепления инструмента за счет обеспечения равномерного зажима, упругий элемент выполнен в виде винтовой пружины, витки которой плотно прижаты друг к другу, а наружная поверхность пружины выполнена конической.

Составитель М.Черных

Редактор М.Бандура Техред M,ÄHäüïñ Корректор Т.Малец

Заказ 3348 Тираж 708 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101
