Реферат



Изобретение относится к машиностроению, в частности к производству приспособлений для металлорежущих станков, и может быть использовано при установке цилиндрических деталей в самоцентрирующем приспособлении. Целью изобретения является повышение точности базирования детали. Устройство содержит две призмы 1 и 2, установленные с возможностью качания на пальцах 3 и 4. В призмах, перпендикулярно их рабочим граням 7,8,9 и 10 коаксиально размещены установочные элементы, выполненные в виде подпружиненного ступенчатого кулачка 11 и шарика 13, расположенных в трех сечениях вдоль оси детали. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЯИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1602663

А1 (51)5 В 23 Q 3/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГННТ С СР

1 (21) 4368651/25-08 (22) 25 .01 .88 (46) 30.10.90. Бюл. Р 40 (71) Азербайджанский политехнический институт им. Ч.Ильдрыма (72) С.А.Гафаров и А.А.-К.Халилов (53) 62.229.329-621. 229 312.4(088.8) (56) Солодов М.Д.Расчет погрешностей зацентровки, влияющих на точность обтачивания валов. Статья в сб. "Вопро-. сы точности в машиностроении". Труды

МВТУ им. Н.3.Баумана /Под ред.В.М.Кована. М.: Машгиз 1960, с.150-151, фиг.4. (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ ЦИЛИНДРИЧЕСКИХ ДКТАЛЕЙ (57) Изобретение относится к машиностроению, в частности к производству приспособлений для металлорежущих станков, и может быть использовано при установке цилиндрических деталей в самоцентрирующем приспособлении.

Целью изобретения является повышение точности базирования детали. Устройство содержит две призмы 1 и 2, установленные с возможностью качания на пальцах 3 и 4. В призмах, перпендикулярно их рабочим граням 7, 8, 9 и 10 коаксиально размещены установочные элементы, выполненные в виде подпружиненного ступенчатого кулачка 11 и шарика 13, расположенных в трех сечениях вдоль оси детали.

3 ил.

Вид А

Побернуяо

1602663

Изобретение относится к машиностроению, в частности к производству приспособлений для металлорежущцх станков, и может .быть использовано при установке цилиндрических деталей в самоцентрирующем приспособлении.

Цель изобретения — повышение точности базирования.

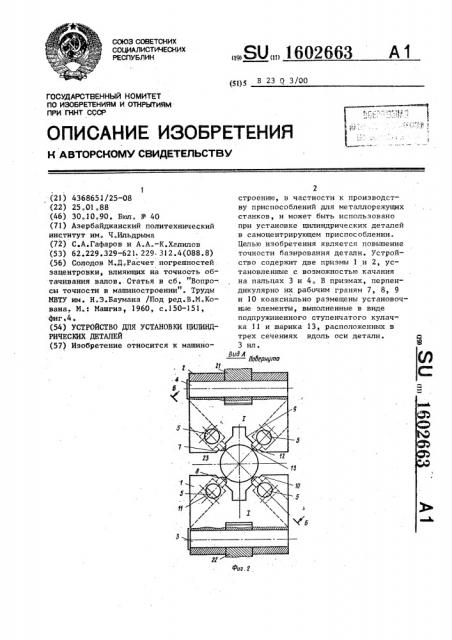

На фиг.1 изображена схема располо- 10 жения призм при установке цилиндрической детали, общий вид; на фиг.2вид А на фиг.!; на фиг.3 — разрез Б-Б на фиг.2» расположение цилиндрической детали на призмах в начале процесса 1 установки.

Устройство состоит из двух призм

1 и 2, установленных с возможностью качания соответственно на пальцах 20

3 и 4. В каждой из этих призм имеются два центральных отверстия 5 (фиг.2) с осями, параллельными оси симметрии призм 1-1, и шесть двухступенчатых отверстий 6 (фиг.3-5) с осями, пересекающимися осью центрального отверстия 5. Три оси цвух ступенчатых отверстий из шести перпендикулярны : рабочим граням 7 и 8, а три другие — рабочим .граням

9 и 10 каждой из призм (фиг.2). Ступенчатые отверстия расположены попарно в трех поперечных сечениях призм.

В каждом из ступенчатых отверстий установлены ступенчатые кулачки 11 с отверстиями. В них помещены пальцы

12 (фиг.3) шарики 13 с упругим элементом 14 в конце, настраиваемым с

: помощью пробки 15 ° Одна сторона кулачков выполнена в виде клина. В каж- 4 дой из центральных отверстий призмы установлены три цилиндрических клинообразных толкателя 16, на хвостовики

-которых надеты пружины 17. Для настройки пружин применяется кольцо 18 и винт 19. Ход кольца ограничен штифтом 20. Опоры 21 и 22 соединяют призмы 1 и 2 с подвижными губками при.способления (не показаны).

Устройство работает следующим образом.

Цилиндрическая деталь (в данном случае она представляет собой заготовку вала 23) устанавливается между призмами 1 и 2. При одновременном перемещении их навстречу друг к другу шарики 13 касаются поверхности заготовки 23 и упругие элементы 14 на" давливаются. Пальцы 1 2 отжимаются назад и заготовка 23 базируется на кулачках 11, которые, .упруго отжимаясь, центрируют ее по трем поперечным сечениям. Окончательное центрирование заготовки производится при ее контакте с рабочими гранями 7, 9 и 8, 10 призм 1 и 2.

Таким образом, заготовка последовательно три раза центрируется: сна чала на шариках 13, затем на кулачках 11 и в.завершении рабочими гранями 7-10 призм 1 и 2. Благодаря возможности качания призм во всех сечениях удается достигнуть равномерный зажим.

Формула и 3 о б р е т е н и я. Устройство для установки цилиндрических деталей, содержащее сплошньщ призмы, одна из которых установлена с воэможностью качания в плоскости, параллельной оси симметрии призмы, о т л и .ч а ю щ е е с я тем, что, с целью повышения точности базирования, устройство снабжено установочными элементами, расположенными в каж дой из призм перпендикулярно их рабочим граням и выполненными в виде коаксиально расположенных и подпружиненных ступенчатого кулачка и шарика, при этом поверхность ступенчатого кулачка меньшего диаметра выступает от носительно рабочей грани призмы, а шарик выступает относительно упомянутой поверхности ступенчатого кулачка, при этом другая призма установлена с возможностью качания в плоскости, параллельной ее оси симметрии.

1602663

Редактор А.Долинич

Заказ 3350 Тираж 670 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская нао., д. 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина, 101 ц а и

1f

Фиг 5

Сос тавитель В . Никулин

Текред M.Õoäàíè÷ Корректор М.Иаксимилинед
