Реферат



Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления резьбовых деталей на металлорежущих станках при нарезании метчиком внутренней резьбы. Изобретение позволяет повысить надежность закрепления деталей без повреждения их резьбовой поверхности. В корпусе 7 неподвижно установлен прижим 1 с гладкой внутренней цилиндрической поверхностью диаметром, равным наружному диаметру D резьбы детали 4. Другой прижим 2 подвижно установлен в корпусе 7 посредством пневматического привода-пневмоцилиндра 6 со штоком 5. Прижим 2 снабжен резьбовой рабочей поверхностью, аналогичной наружной резьбовой поверхности детали 4, причем ширина прижима равняется примерно 0,75 Д. Деталь 4 контактирует с планкой 3, размещается между прижимами 1 и 2 и перемещением прижима 2 посредством привода 6 производится ее закрепление. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (191 (11) (1)5 В 23 Я 3/00

Г и я 1 г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЦТИЯМ

ПРИ ГННТ СССР (21) 4447395/25-08 (22) 18.04.88 (46) 30.10.90. Бюл. Р 40 (72) Н.П.Лябах (53) 62.229.329(088.8) (56) Радченко В.М. и др. Станочные приспособления в машиностроении.

M.: Машгиз, 1952, с.85, рис.72а. (54) УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ ДЕТАЛЕЙ ПО НАРУЖНОЙ РЕЗЬБОВОЙ ПОВЕРХНОСТИ (57) Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления резьбовых деталей на металлорежущих станках при нарезании метчиком внутренней резьбы. Изобретение, позволяет повысить надежность аакрепления дета2 лей без повреждения из резьбовой поверхности. В корпусе 7 неподвижно установлен прижим 1 с гладкой внутренней цилиндрической поверхностью. диаметром, равным наружному диаметру

D резьбы детали 4. Другой прижим

2 подвижно установлен в корпусе 7 посредством пневматического приводапневмоцилиндра 6 со штоком 5. Прижим

2 снабжен резьбовой рабочей поверхностью, аналогичной наружной резьбо" вой поверхности детали 4, причем ширина прижима равняется примерно 0,75D.

Деталь 4 контактирует с планкой 3, размещается между прижимами 1 и 2 и перемещением прижима 2 посредством а

Ф привода б производится ее закрепление.

2 ил.

1602665

В ц Д

Изобретение относится к обработке материалов резанием, а именно к устройствам для закрепления резьбовых деталей на металлорежущих станках при нарезании метчиком внутренней резьбы.

Цель изобретения — повышение надежности закрепления деталей без повреждения их резьбовой поверхности.

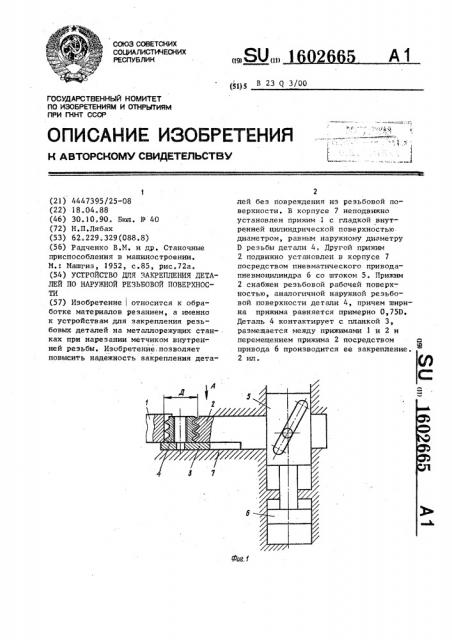

На фиг.1 изображена схема устройства; на фиг.2 — вид A на фиг.1 ..

Устройство состоит иэ неподвижного прижима 1, в котором рабочая поверхность является гладкой с внутрен- 15 ней цилиндрической поверхностью подвижного прижима 2 с резьбовой рабочей поверхностью, и планки 3. Причем рабочая поверхность прижима 2 имеет резьбовую поверхность, аналогичную резь- 20 бовой поверхности детали 4 и имеет ширину В, равную 2/3 диаметра D зажимаемой детали 4.

Подвижный прижим 2 механически свя- . ,зан со штоком 5 пневмоцилиндра 6, 25 размещенного в корпусе 7. Гладкая внутренняя цилиндрическая поверхность прижима 1 выполнена с диаметром, равным наружному диаметру D резьбы детали 4. 30

Устройство работает следующим образом.

При подаче детали 4 в зону обработки в пневмоцилиндр 6 поступает сжатый воздух и подвижный прижим 2 З5 производит зажим детали 4. В момент зажима вершины резьбы детали 4 и прижима 2 могут встретиться . Однако в момент врезания метчике (не пока-. эан) в деталь 4 происходит ее проворот, который позволяет дозажать деталь 4 по впадинам ее резьбы. !

Причем деталь 4 поворачивается в прижиме 2 до тех пор, пока торцом не упрется в планку 3, имеющую отверстия для прохода метчика. В тот момент, когда деталь 4 своим торцом упрется в планку 3, обеспечивается гарантированный зажим детали 4 беэ повреждения витков ее- резьбы.

Формула изобретения

Устройство для закрепления деталей по наружной резьбовой поверхности, содержащее корпус и прижимы с внутренними зажимными поверхностями, одна из которых выполнена в прижиме, установленном с возможностью радиального перемещения, и представляет собой резьбовую поверхность, о т л и ч а ю— щ е е с я тем, что, с целью повьппения надежности закрепления деталей при обработке внутренней резьбовой поверхности без повреждения их наружной резьбовой поверхности, устройство снабжено размещенной в корпусе планкой, предназначенной для взаимодействия с торцовой поверхностью детали, а другая внутренняя зажженная поверхность выполнена в прижиме, который неподвижно установлен в корпусе, и представляет собой цилиндрическую поверхность, диаметр которой равен наружному диаметру резьбовой поверхности детали.
