Патрон для завинчивания шпилек

Патрон для завинчивания шпилек

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для сборки резьбовых соединений, преимущественно для завинчивания шпилек с большим крутящим моментом. Целью изобретения является повышение надежности. Сменная гайка 3, упираясь в шпильку 4, перемещается по резьбе 2 и упирается в большую ступень 9 упора 6, после чего производится навинчивание сменной гайки 3 на свободный конец шпильки до касания ее торцом упора 6. Выполнение внутренней резьбы 5 сменной гайки 3 срезанной на один шаг T резьбы, а меньшей ступени упора 6 по высоте, равной 2T, позволяет повысить надежность за счет образования зазора, необходимого для легкого съема патрона. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (192 (112

2 А1 (S1)S В 25 В 13/44

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

14

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И OTHPbfTHHM

ПРИ ГКНТ СССР

Н д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

1 (21) 4606180/25-28 (22) 17,11.88 (46) 30.10.90. Бюл, Ф 40 (71) Специализированное конструкторское бюро по механизации и автоматизации слесарно-сборочных работ "Мехинструмент (72) Е.Е,Агантаев и В.Н.Сорокин (53) 621.883 (088.8) (56) Авторское свидетельство СССР

9 469583, кл, В 25 В 13/44, 1975.

Авторское свидетельство СССР

У 1440686, кл. В 25 В 13/44, 1987. (54) ПАТРОН ДЛЯ ЗАВИНЧИВАН(И ИПИЛЕК (57) Изобретение относится к устройствам для сборки резьбовых соединений, преимущественно для завинчивания шпилек с большим крутящим моментом.

Целью изобретения является повышение надежности. Сменная гайка 3, упираясь в шпильку 4, перемещается по резьбе

2 и упирается в большую ступень 9 упора 6, после чего производится, навинчивание сменной гайки 3 на свободный конец шпильки до касания ее торцом упора 6. Выполнение внутренней резьбы 5 сменной гайки 3 срезанной на один шаг

t резьбы, а меньшей ступени упора 6 по высоте, равной 2t, позволяет повысить надежность за счет образования з азор а, необходимо го для ле гко го съема патрона. 1 ил.

1602723

Изобретение относится к устройствам для сборки резьбовых соединений, преимущественно к патронам для. завинчивания шпилек с большим крутящим моментом и заданным размером выступания над базовой поверхностью.

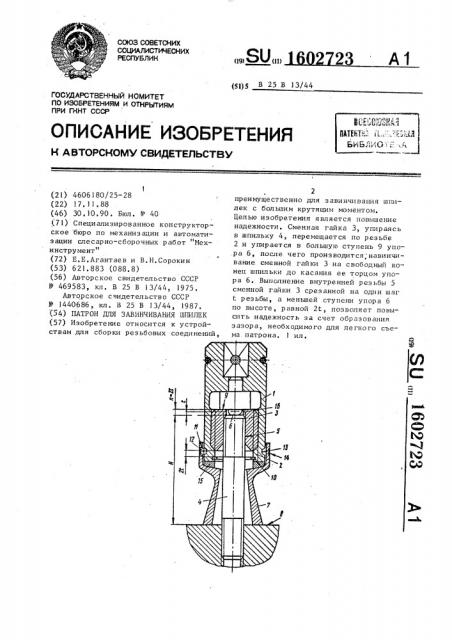

Целью изобретения является повышение надежности за счет обеспечения силового отвода сменной гайки от запор- )0 ного кольца, На чертеже представлен предлагаемый патрон, продольный разрез.

Патрон содержит полый корпус 1 с .

I внутренней несамотормозящей трапецеидальной резьбой 2, размещенную в корпусе 1 сменную гайку 3 с ответной резьбе корпуса 1 наружной резьбой и соответствующей резьбе- шпильки 4 внутренней резьбой 5, упор 6 для шпильки 20

4 и дополнительный упор 7 для базовой поверхности 8, Упор 6 выполнен ступенчатым по длине для взаимодействия большей ступенью 9 с торцом сменной гайки 3. От вы-25 падания из корпуса 1 сменная гайка 3 ограничена запорным кольцом 10, установленным в корпусе 1 на расстоянии

2 шагов t резьбы шпильки 4 от торца сменной гайки 3 при ее контакте с 30 большей ступенью 9 упора 6. Дополнительный упор 7 содержит установленные в гнездах 11 шариковые фиксаторы 12 и удерживается ими от осевого смещения относительно корпуса 1, Шариковые 35 фиксаторы 12 на половину диаметра устанавливаются в кольцевую канавку 13 корпуса 1 и замкнуты от выпадания пружинным кольцом 14, 40

Дополнительный упор 7 выполнен со ступенчатой полостью и несет установленное перед торцом корпуса 1 дополнительное кольцо 15 из фрикционного материапа, Длина дополнительного упо- 45 ра 7 подбирается таким образом, чтобы расстояние Н от его опорного торца до упора 6 было равно заданному размеру выступания шпильки 4, а высота t меньшей ступени упора 6 выполнена равной двум шагам резьбы шпильки 2t, Внутренняя резьба 5 сменной гайки 3 со стороны упора 6 выполнена не сквозной и обр азует уступ 16 для шпильки 4, равный по высоте одному шагу t резьбы. Высо55 та сменной гайки 3 подбирается таким образом, что при максимальных нагрузках и ее недовинчивании на шпильку 4 на шаг резьбы t прочностные характеристики ее резьбы находятся в пределах допустимых.

Патрон работает следующим образом.

Патрону придают поступательное и вращательное движения . Сменная гайка

3, упираясь в шпильку 4, перемещается по резьбе 2 корпуса 1 и упирается в большую ступень 9 упора 6, после чего производится навинчивание сменной гайки 3 резьбой 5 на свободный конец шпильки 4 до касания ее. торцом упора 6. Патрон ввинчивает шпильку 4 до касания дополнительным упором 7 базовой поверхности 8, причем передача крутящего момента на сменную гайку 3 и шпильку 4 производится через трапецеидальную резьбу 2 корпуса 1 и большую ступень 9 упора 6, При касании дополнительного упора 7 базовой поверхности 8 он останавливается, а корпус

1 продолжает некоторое время вращаться, проскальзывая передним торцем по фрикционному кольцу 15 и выбирая зазор в резьбовом соединении.

Шариковые фиксаторы 12, замкнутые в гнездах 11 дополнительного упора 7 пружинным кольцом 14, обегают по кольцевой канавке 13 корпуса 1, не препятствуя его повороту. Момент затяжки на патроне резко возрастает за счет увеличения трения по торцу и натяжения шпильки 4, и он останавливается, Для свинчивания со шпильки 4 вращение патрона реверсируют, при этом корпус 1 поднимается по несамотормозящей резьбе 2 сменной гайки 3 без преодоления сил трения, отводя упоры

6 и 7 от торца шпильки 4 и базовой поверхности 8. После этого сменная гайка 3 доходит до запорного кольца

10 и при дальнейшем вращении патрона свободно свинчивается со шпильки 4.

При больших моментах опорный торец шпильки 4 деформируется на упоре 6, уплотняя резьбу 5 сменной гайки 3, вследствие чего свинчивание патрона со шпильки 4 несколько затрудняется и в месте контакта сменной гайки 3 и запорного кольца 10 возникают силы трения, пре пят ствующи е пер емещению сменной гайки 3 по несамотормозящей резьбе при упоре в очередную шпильку..

При износе внутренней резьбы 5 сменной гайки 3 производится навинчивание сменной гайки 3 на шпильку 4 до упора ее s уступ 16, после чего сменная гайка 3 останавливается, а корпус 1 продолжает некоторое время враФор мул а изобретения

Составитель А, Косеева

Техред M.Õîäàíè÷ Корректор С.Шевкун

Редактор Т.Парфенова

Заказ 3353 Тираж 672 Подпи с ное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина, 101

5 160272 щаться, преодолевая силы трения и перемещаясь вдоль оси сменной гайки 3 до касания упора 6 в торец шпильки 4, причем между торцом сменной гайки 3 и большей ступенью 9 упора 6 сохраняется зазор t, препятствующий расклиниванию сменной гайки 3 или ее полному свинчиванию со шпильки 4 в случае, если силы трения по торцу не препятствуют повороту относительно корпуса

1 при упоре в шпильку 4.

Патрон для завинчивания шпилек, содержащий полый корпус с внутренней нес амотор моз ящей р ез ьбой, р аз мещенную

3 б в нем сменную гайку с ответной наружной резьбой и соответствующей шпильке внутренней резьбой, упор для шпильки, выполненный ступенчатым по длине с
