Тросорез

Тросорез

Иллюстрации

Показать все

Реферат



Изобретение относится к обработке металлов давлением и может быть использовано в устройствах для резки стального каната. Цель изобретения - расширение технологических возможностей. Тросорез снабжен по меньшей мере одним дополнительным корпусом с полостью, установленным соосно основному и связанным с ним, а также дополнительным поршнем на рабочей поверхности которого имеется торцовая расточка, образующая надпоршневую полость 18, сообщающуюся продольным каналом 19 и диаметрально расположенными поперечными проточками 20 с полостью 18 основного поршня. Полость 9, образованная кольцевой проточкой основного поршня, снабжена обратным клапаном 10, через который в подпоршневую полость 9 корпуса 1 закачивается воздух под давлением. Основной 4 и дополнительный 13 поршни перемещают нож 8 в исходное положение, освобождая паз 2, в который вводится трос 3. Через штуцер 23 в крышке 21 подается рабочая среда, которая поступает в надпоршневую полость 18 дополнительного поршня и по продольному каналу 19 и поперечным проточкам 20 - в надпоршневую полость 18 основного цилиндра. Дополнительный поршень 13 через дополнительный шток 14 воздействует на поршень 4 и через основной шток 5 - на нож 8, который выдвигается и перерезает трос. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 26 D 5 04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMV СВИДЕТЕЛЬСТВУ

20

1б

1Д

17

Z2

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

1 (21) 4397451/24-27 (22) 28.03.88 (46) 30.10.90. Бюл. № 40 (71) Харьковский филиал Всесоюзного научно-исследовательского и проектно-конструкторского института по проблемам освоения нефтяных и газовых ресурсов континентального шельфа (72) В. А. Ильченко и Г. Н. Кучеренко (53) 621.967.2 (088.8) (56) Handbook of Unterwater Tools. Проспект фирмы «Hutsons Ltd model КС 16>, Великобритания,1983.

„„SU„„1602744 А 1

2 (54) ТРОСОРЕ3 (57) Изобретение относится к обработке металлов давлением и может быть использовано в устройствах для резки стального каната. Цель изобретения — расширение технологических возможностей. Тросорез снабжен по меньшей мере одним дополнительным корпусом с полостью, установленным соосно основному и связанным с ним, а также дополнительным поршнем на рабочей поверхности которого имеется торцовая расточка, образующая надпоршневую полость 18, сообщающуюся продольным кана1602744

30

Формула изобретения

Составитель Г. Чуваева

Редактор Т. Парфенова Техред А. Кравчук Корректор Э. Лончакова

Заказ 3354 Тираж 515 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4)5

Производственно-издательский комбинат «Патент», r. Ужгород, ул. Гагарина, 101 лом 19 и диаметрально расположенными поперечными проточками 20 с полостью 18 основного поршня. Полость 9, образованная кольцевой проточкой основного поршня, снабжена обратным клапаном 10, через который в подпоршневую полость 9 корпуса 1 закачивается воздух под давлением. Основной 4 и дополнительный 13 поршни перемещают нож 8 в исходное положение, освобождая паз 2, в который вводится трос 3. Через

Изобретение относится к обработке металлов давлением и может быть использовано в устройствах для резки стального каната.

Цель изобретения — расширение технологических возможностей.

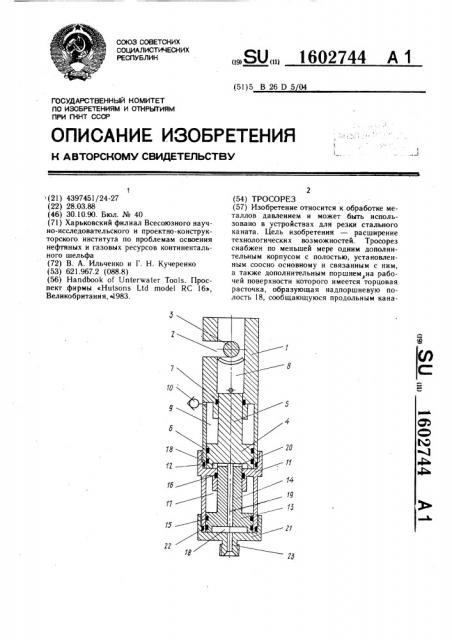

На чертеже изображен предлагаемый тросорез, общий вид,поперечный разрез.

Тросорез состоит из основного корпуса 1, в котором имеется паз 2 под укладку троса 3. В основном корпусе установлен поршень 4 со штоком 5, уплотненные соответственно кольцами 6 и 7. Поршень со штоком соединены с ножом 8 и с основным корпусом 1 образуют подпоршневую полость 9, которая снабжена обратным клапаном 10. К основному корпусу 1 крепится дополнительный блок приводов мощности, который состоит из дополнительного корпуса 11, уплотненный кольцом 12, с установленным в нем подвижным поршнем 13 и штоком 14, которые уплотнены соответственно кольцами 15 и 16 и об аз ют под поршневую полость 17. Поршни 4 и 13 на рабочей поверхности имеют торцовые расточки, которые образуют надпоршневую полость

18, сообщающиеся продольным каналом 19, проходящим по осевой поршня 13 и штока 14, и поперечными проточками 20, 40 расположенных на торце штока 14 диаметрально. Дополнительный корпус цилиндра 11 закрыт крышкой 21, уплотненной кольцом 22 и имеющей штуцер 23 для подачи рабочей среды.

Тросорез работает следующим образом.

Через обратный клапан 10 в подпоршневую полость 9 основного корпуса 1 закачивается воздух под давлением, достаточным для возврата основного и дополнительных поршней в исходное положение, при 50 этом нож 8 освобождает паз 2. Трос 3 вводится в паз 2 и через штуцер 23 в крышке 21, уплотненной кольцом 22, подается штуцер 23 в крышке 21 подается рабочая среда, которая поступает в надпоршневую полость 18 дополнительного поршня и по продольному каналу 19 и поперечным проточкам 20 — в надпоршневую полость 18 основного цилиндра. Дополнительный поршень 13 через дополнительный шток 14 воздействует на поршень 4 и через основной шток 5 — на нож 8, который выдвигается и перерезает трос. 1 ил. рабочая среда, которая поступает в надпоршневую полость 18 дополнительного цилиндра и по продольному каналу 19 и поперечным проточкам 20 в надпоршневую полость 18 основного цилиндра, уплотненного с дополнительным кольцом 12. При этом, в надпоршневой полости создается давление, в результате чего поршень 13, находящийся в дополнительном корпусе 11, уплотненный кольцом 15, и шток 14, уплотненный кольцом 16, воздействуют на поршень 4, находящийся в корпусе 1, уплотненный кольцом 6, и шток 5, уплотненный кольцом 7, воздействуют на нож 8 с усилием, пропорциональным рабочей площади поршней. Нож выдвигается и перерезает трос.

Тросорез, содержащий корпус с полостью, связанной с источником рабочей среды, основные поршень со штоком, установленные в полости, и нож, смонтированный на основном штоке, отличающийся тем, что с целью расширения технологических возможностей, он снабжен по меньшей мере, одним дополнительным корпусом с полостью, установленным соосно основному и связанным с ним, а также дополнительным поршнем со штоком, установленными в полости дополнительного корпуса, и крышкой с отверстием, закрепленной на свободном торце дополнительного корпуса, при этом дополнительный поршень выполнен с кольцевой проточкой, образующей с поверхностью крышки полость, основной поршень также выполнен с кольцевой проточкой, образующей с торцовой поверхностью дополнительного корпуса полость, указанные полости связаны одна с другой осевым каналом, выполненным в дополнительных штоке и поршне, а полость, образованная кольцевой проточкой основного поршня, снабжена обратным клапаном.
