Устройство для декоративной обработки изделий
Патент 1602762
Авторы
Классы МПК
Устройство для декоративной обработки изделий
Иллюстрации
Реферат
Изобретение относится к устройствам для декоративной обработки изделий и позволяет повысить удобство в пользовании посредством того, что термопресс 2 выполнен в виде расположенных на стержнях 4 с возможностью поворота и фиксации отдельных элементов 5, а стержни 4 имеют подогреватели. 1 з.п.ф-лы, 6 ил.
„„SU„„. 1602762 А 1 (цg B 44 В 5/00
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
PECflVSJlHH
ПРИ I HHT СССР
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ
IlQ ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ (21) 4456540/30-12 (22) 08.07.88 (46) 30.10.90. Бюл. № 40 (75) Ю.И.Гуркин (53) 62) 795 (088.8) (56) Патент США ¹ 3948713, кп, В 44 С 1/24, 1976.
2 (54) УСТРОЙСТВО ДЛЯ ДЕКОРАТИВНОЙ
ОБРАБОТКИ ИЗДЕЛИЙ (57) Изобретение относится к устройствам для декоративной обработки изделий и позволяет повысить удобство в пользовании посредством того, что термопресс 2 выполнен в виде распо.поженных на стержнях 4 с возможностью поворота и фиксации отдельных элементов 5, а стержни 4 имеют подогреватели. 1 з.п. ф-лы, 6 ил.
1602?62
Изобретение относится к устройствам для декоративной обработки изделий.
Цель изобретения - повышение удобства в пользовании.

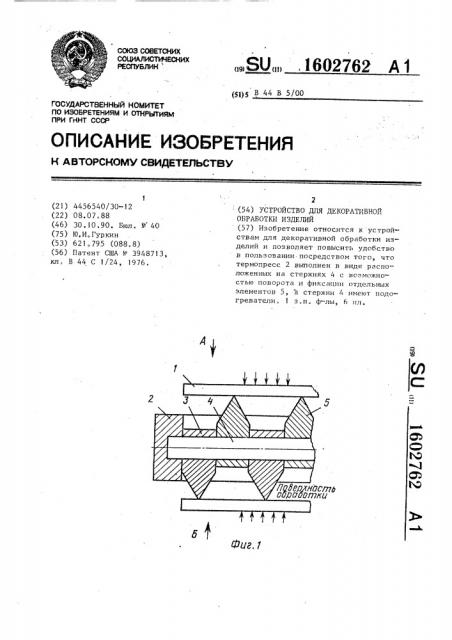

На фиг.1 изображено устройство для декоративной обработки изделий; на фиг.2 — процесс быстросменности формирующих элементов; на фиг.3— элементы. в виде квадрата; на фиг.4элементы в виде круга; на фиг.5декоративный рисунок с расположением, острых концов на самом рисунке; на фиг.6 - декоративный рисунок с расположением острых концов на поле рисунка.
Устройство для декоративной обработки изделий содержит установленный в корпусе 1 термопресс 2 с противо положно расположенными рабочими поверхностями 3, термопресс 2 выполнен в виде расположенных на стержнях 4
;с возможностью поворота и фиксации
1 отдельных элементов 5, стержни 4 имеют подогреватели.
Корпус 1 снабжен двумя рабочими поверхностями 3 с декоративными рисунками, которые образованы соприкасающимися одинаковыми формирующими
- элементами с острием 5 на одном конце и размещенными другим концом на стержнях 4 с возможностью поворота, причем свобоцные концы стержней 4 установлены с возможностью переме--щения внутри корпуса 1, например, по пазу 6. Элемекты 3 выполнены; например, в виде элементов 7 с квад" ратным сечением или элементов 8 с кругльж сечением. Корпус 1 выполнен в виде разборной рамы, скрепляемой, например, планками 9 и винтами 10, при расположении разьема рамы в удобном для работы месте. Элементы
3 могут быть выполнены с нагревом через стержни 4, в которых размещены нагревательные элементы (не показана).
Устройство для декоративной обработки изделий функционирует следующим образом.
Корпус 1 в виде рамы размыкается, стержни 4 отводятся друг от друга по пазу 6 и элементы 3 устанавливаются в определенном положении с образованием декоративных рисунков с двух сторон корпуса 1 за счет острых концов элементов 5. Соприкасающиеся между собой элементы 7 или 8 зажимаются в корпусе 1 и корпуе 1 скрепляется планками 9 и винтами 10. Устройство готово к работе. Для смены рисунков изменяют расположение эле.ментов 3 в корпусе 1. При наличии нагрева устройство нагревают с помощью нагревательных элементов, раз25 мещенных в стержнях 4 (не показано) °
Формула и з обретения
1. Устройство для декоративной
Зп обработки изделий, содержащее установленный в корпусе термопресс с противоположно расположенными рабочими поверхностями, о т л и ч а ю щ е ес я тем, что, с целью повьппения удоб35 ства в пользовании, термопресс выполнен в виде расположенных на стерж-, нях с возможностью поворота и фиксации отдельных элементов.
4О 2. Устройство по п.1, о т л и— ч а ю щ е е с я тем, что стержни имеют подогреватели.
