Оправка для намотки рулонного материала

Иллюстрации

Показать все

Реферат



Изобретение относится к мотальному оборудованию бумажной и полиграфической промышленности. Цель изобретения - упрощение конструкции оправки. Оправка для намотки рулонного материала содержит центральный стержень 1 с хвостовиками 2 для закрепления в патроне намоточного станка. Опорные диски 3 жестко закреплены на центральном стержне 1. Зажимные элементы выполнены из пар кулачков - сегментовидного 4 и клиновидного 5, расположенных равномерно вокруг центрального стержня 1. На ступице опорного диска 3 свободно установлена шестерня 6, имеющая спиральные зубья на торце и входящая в зацепление с торцами клиновидных кулачков 5. При полном раскрытии зажимные элементы образуют сплошную поверхность без зазоров, поэтому исключается сминание нижних слоев бумаги в рулоне. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)5 В 65 Н 75 18

1 (;1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

flO ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4605740/30-12 (22) 15.11.88 (46) 30.10.90. Бюл. № 40 (71) Всесоюзное научно-производственное объединение целлюлозно-бумажной промышленности (72) Н. Е. Свирепов и С. В. Канарейкин (53) 677.053.32 (088.8) (56) Патент США № 2920837, кл. 242 — 72.1, 1960. (54) ОПРАВКА ДЛЯ НАМОТКИ РУЛОННОГО МАТЕРИАЛА (57) Изобретение относится к мотальному оборудованию бумажной и полиграфической промышленности. Цель изобретения — упрощение конструкции оправки. Оправка для наÄÄSUÄÄ 1602842 А 1 мотки рулонного материала содержит центральный стержень 1 с хвостовиками 2 для закрепления в патроне намоточного станка.

Опорные диски 3 жестко закреплены на центральном стержне 1. Зажимные элементы выполнены из пар кулачков — сегментовидного 4 и клиновидного 5, расположенных равномерно вокруг центрального стержня 1.

На ступице опорного диска 3 свободно установлена шестерня 6, имеющая спиральные зубья на торце и входящая в зацепление с торцами клиновидных кулачков 5. При полном раскрытии зажимные элементы образуют сплошную поверхность без зазоров, поэтому исключается сминание нижних слоев бумаги в рулоне. 5 ил.

1602842

Изобретение относится к мотальному оборудованию бумажной и полиграфической промышленности.

Цель изобретения — упрощение конструкции оправки.

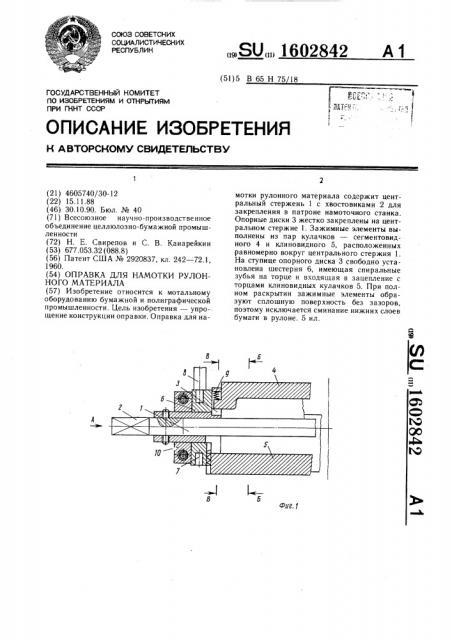

На фиг. 1 приведена оправка, общий вид; на фиг. 2 — вид А на фиг. 1; на фиг. 3— разрез Б — Б на фиг. 1; на фиг. 4 — разрез

 — В на фиг. 1; на фиг. 5 — разрез Б — Б на фиг. 1, в нерабочем состоянии.

Оправка содержит центральный стержень

1 с установочными хвостовиками 2 для размещения в патроне намоточного станка (не показан). На стержне 1 жестко закреплены опорные диски 3. Вокруг центрального стержня 1 равномерно расположены ведомые сегментовидные зажимные элементы 4 и ведущие клиновидные кулачки 5, закрепленные в опорных дисках 3 с возможностью радиального перемещения. На ступице опорных дисков свободно установлены шестерни 6, обладающие спиральными зубьями, расположенными на их торцах входящими в зацепление с торцами ведущих клиновидных зажимных кулачков 5 и служат для синхронного радиального перемещения зажимных элементов 4 и 5. В шестерни 6 имеются гнезда 7 для установки рычага 8, с помощью которого шестерню поворачивают вокруг центрального стержня 1. Ведомые сегментовидные зажимные элементы 4 подпружинены пружиной 9.

На ступице опорного диска 3 жестко закреплено ограничительное кольцо 10, которое удерживает шестерню 6 от возможных перемещений вдоль ступицы опорного диска

3. Ограничительное кольцо 10 также, имея гнездо 11 для устанбвки рычага 8, обеспечивает поворот шестерни 6 на определенный угол.

Оправка работает следущим образом.

Оправку устанавливают хвостовиками 2 в патрон намоточного станка. В гнездо 7 шестерни 6 вставляют рычаг 8, задействуя который, вращают шестерню 6 до вывода (установки) зажимных элементов 4, 5 в рабочее положение, которое определяется образованием в поперечном сечении оправки по внешней поверхности правильного круга (фиг. 3). Далее происходит заправка и намотка рулона бумаги.

После намотки рулона бумаги необходимого объема рулон бумаги с оправкой освобождают из намоточного станка, укладывают рядом со станком.

Устанавливают рычаги 8 в гнезда 7 и 11 и вращают шестерню 6.

Выводят ведущие зажимные элементы 5 до упора в центральный стержень и отжимают ведомые зажимные элементы 4 с помощью пружины 9 в исходное положение, нерабочее положение (фиг. 5), тем самым значительно уменьшают сопротивление между снимаемым материалом и оправкой. Вынимают рычаги 8 из гнезд 7 и 11 и отделяют оправку от рулона, вынимая ее из посадочного места в рулоне и устанавливая в намоточном станке в исходное положение, после чего цикл работы повторяется.

Предлагаемая конструкция оправки позволяет выпускать безгильзовые рулоны бумаги, избегая при этом сминания нижних слоев бумаги в рулоне.

Формула изобретения

Оправка для намотки рулонного мате30 риала, содержащая центральный стержень с зажимными элементами, выполненными в виде контактирующих между собой сегментных и клиновидных кулачков, и шестерни, установленные с возможностью взаимодействия с клиновидными кулачками посредством

35 зубчатой нарезки для радиального перемещения клиновидных кулачков, отличающаяся тем, что, с целью упрощения конструкции, зубчатая нарезка для радиального перемещения. клиновидных кулачков выполнена в виде плоских спиралей на обращенных один к другому торцах шестерен и клиновидных кулачков.

1602842

Вид A б-Б

РИ2. З

Рыг. 5
