Приспособление для проборки основы к ручному ткацкому станку для изготовления ковров

Приспособление для проборки основы к ручному ткацкому станку для изготовления ковров

Иллюстрации

Показать все

Реферат



Изобретение относится к ручному изготовлению ковров и позволяет повысить производительность труда. Для этого на ремизном брусе располагаются пружина, имеющая С-образное поперечное сечение, средство для фиксации положения пружины и рукоятка для осуществления перемены зева. 3 ил.

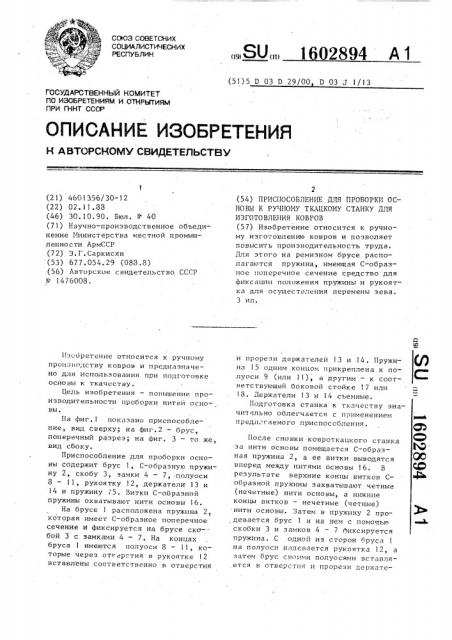

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТСРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4601356/30-12 (22) 02. 11 ..88 (46) 30. 10. 90. Бюл. ?! - 40 (7)) Научно-производственное объединение ?!инистерстна местной промьпиленности АрмССР (72) Э.Г.Саркисян (53) 677.054.29 (088.8) (56) Авторское свидетельство СССР

Р 1476008.

11зооретение относится к ручному прои:з»одстну ковров и пред»аз»ачено для использования при подготовке осно зы к ткачеству.

Цель изобретения — повышение производительности проборки нитей основы.

На фиг.! показано приспособление, вид сверху; на фиг.2 — брус, поперечный разрез; на фиг. 3 — то .же, вид сбоку.

Приспособление для проборки основы содержит брус 1, С-образную пружину 2, скобу 3, замки 4 — 7, полуоси

8 — 11, рукоятку !2, держатели 13 и

14 и пружину 5. Витки С-образной пружины охватывают нити основы 16.

На брусе 1 расположена пружина 2, которая имеет С вЂ образн поперечное сечение и фиксируется на брусе скобой 3 с замками 4 — 7. На концах бруса 1 имеются полуоси 8 — 11, которые через отверстия н рукоятке !2 вставлены соответственно в отверстия

„„SU„„1 2894 A 1 (5))5 D 03 D 29/00 D 03 J 1/13

2 (54) ПРИСПОСОБЛЕНИЕ ДЛЯ ПРОБОРКИ ОС—

НОВЫ К РУЧ!10?!У ТКАЦКО??У СТАНКУ ДЛЯ

ИЗГОТОВЛЕНИЯ КОВРОВ (57) Изобретение относится к ручному изготовлению ковров и позволяет повысить производительность труда.

Для этого на ремизном брусе располагаются пружина, имеющая С-образ»ое »îïåðå÷íîå сечение средство для фиксации положения пружины и рукоятка для осуществления перемены зева.

3 ил. и прорези держателей 13 и 14. Пружина 15 одним концом прикреплена к полуоси 9 (или 11), а другим — к соответствующей боковой стойке 7 или

18. Держатели 13 и 14 съемные.

Подготовка станка к ткачестну значительно облегчается с применением предлагаемого приспособления.

После сновки ковроткацкого станка за нити основы помещается С-образная пружина 2, а ее витки выводятся вперед между нитями основы 16. В результате верхние концы витков С— образной пружины захватывают четные (нечетные) нити основы, а нижние концы витков — нечетные (четные) нити основы. Затем в пружину 2 продевается брус 1 и на Heì с помощью скобки 3 и замков 4 — 7 фиксируется пружина. С одной из сторон бруса на полуос» надевается рукоятка 12, а затем брус сво»ми полуосями вставляется в отверстия и прорези держате1602894 лей 13 и 14, которые крепятся к боковым стойкам 17 и 18 станка.

Вращением рукоятки 12 вверх или вниз осуществляют перемену зева.

Применение предлагаемого приспособления для проборки основы к ткацкому станку для ручного изготовления ковров позволяет за счет сокращения времени проборки основы и подготовки основы к ткачеству повысить производительность труда.

Формула изобретения

Приспособление для проборки основы к ручному ткацкому станку для изготовления ковров, содержащее ремизный брус и средство разделения нитей основы, включающее размещенные на брусе витую пружину, средство Ьиксации пружины на брусе и рукоятку, о т л и ч а ю щ е е с я тем, что, с целью повыщения производительности, пружина в своем поперечном сечении имеет С-образную Аорму, при этом брус расположен внутри этого С-образного сечения, .1602894

Составитель С. Артамонов

Текред М.Ходанич

Корректор А.ОсаУленко

Редактор А.Огар

Заказ 3362 Тираж 374 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент", r. Ужгород, ул. Гагарина, 101
