Патент ссср 160297
Иллюстрации
Реферат
Союз Советских
--СОЦИАЛИСТИЧВСКИХ
Республик

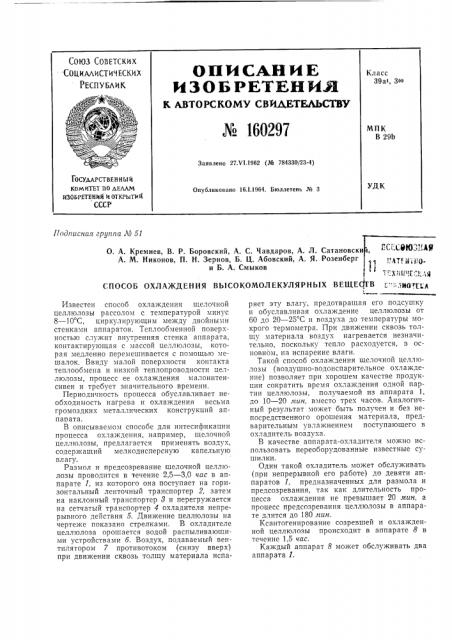

OHNCAHNE
ИЗОБРЕТЕНИИ
K АВТОРСКОМУ СВИДЕТЕЛЬСТВ,К
М 160297
Класс
39а1, 3«
МПК
В 29Ь
Заявлено 27Х1 1962 (¹ 784330/23-4) ГОСУДАРСТВЕН НЫ и
КОМИТЕТ ПО ДЕЛАМ
ИЗОБРЕТЕНИЙ И ОТКРЫТИИ ссср
УДК
Опубликовано 16.1.1964. Бюллетень № 3
Подписная группа ЛВ 51
О. А. Кремнев, В. P. Боровский, А. С. Чавдаров, А. Л. Сатановск
А. М. Никонов, П. Н. Зернов, Б. Ц. Абовский, А. Я. Розенберг и Б. А. Смыков
СПОСОБ ОХЛАЖДЕН ИЯ ВЫСОКОМОЛЕКУЛЯРНЫХ ВЕЩЕф В 1";; "«РДтЕ«д
Известен способ охлаждения щелочной целлюлозы рассолом с температурой минус
8 — 10 С, циркулирующим между двойными стенками аппаратов. Теплообменной поверхностью служит внутренняя стенка аппарата, контактирующая с массой целлюлозы, которая медленно перемешивается с помощью мешалок. Ввиду малой поверхности контакта теплообмена и низкой теплопроводности целлюлозы, процесс ее охлаждения малоинтенсивен и требует значительного времени.
Периодичность процесса обуславливает необходимость нагрева и охлаждения весьма громоздких металлических конструкций аппарата.
В описываемом способе для интесификации процесса охлаждения, например, щелочной целлюлозы, предлагается применять воздух, содержащий мелкодисперсную капельную влагу.
Размол и предсозревание щелочной целлюлозы проводится в течение 2,5 — 3,0 час в а11парате 1, из которого она поступает на горизонтальный ленточный транспортер 2, затем на наклонный транспортер 8 и перегружается на сетчатый транспортер 4 охладителя непрерывного действия 5. Движение целлюлозы на чертеже показано стрелками. В охладителе целлюлоза орошается водой распыливающими устройствами б. Воздух, подаваемый вентилятором 7 противотоком (снизу вверх) при движении сквозь толщу материала испаряет эту влагу, предотвращая его подсушку и обуславливая охлаждение целлюлозы от
60 до 20 — 25 С и воздуха до температуры мокрого термометра. При движении сквозь толщу материала воздух нагревается незначительно, поскольку тепло расходуется, в основном, на испарение влаги.
Такой способ охлаждения щелочной целлюлозы (воздушно-водоиспарительное охлаждение) позволяет при хорошем качестве продукции сократить время охлаждения одной партии целлюлозы, получаемой из аппарата 1, до 10 — 20 л1ин, вместо трех часов. Аналогичный результат может быть получен и без непосредственного орошения материала, предварительным увлажнением поступающего в охладитель воздуха.
В качестве аппарата-охладителя можно использовать переоборудованные известные сушилки.
Один такой охладитель может обслуживать (при непрерывной его работе) до девяти аппаратов 1, предназначенных для размола и предсозревания, так как длительность процесса охлаждения не превышает 20 л1ин, а процесс предсозревания целлюлозы в аппарате длится до 180 л1ин.
Ксантогенирование созревшей и охлажденной целлюлозы происходит в аппарате 8 в течение 1,5 час.
Каждый аппарат 8 может обслуживать два аппарата I. № 160297
Предмет изобретения
Составитель Л, Дмитриев
Редактор Л. М, Струве Техред А. А. Камышникова Корректор М. И. Козлова
Подп. к печ. 3/111 — 64 г. Формат бум. 60>90
Заказ 0394 12 Тираж 475 Цена 5 коп.
ЦНИИПИ Государственного комитета по делам изобретений и открытий СССР
Москва, Центр, пр. Серова, д. 4.
Типография, пр. Сапунова, 2, Способ охлаждения высокомолекулярных веществ, например щелочной целлюлозы, путем продувки вещества охлаждающим воздухом, отличающийся тем, что, с целью интенсификации процесса охлаждения, применен воздух, содержащий мелкодисперсную капельную влагу.
