Пневмоперекрытие горных выработок

Пневмоперекрытие горных выработок

Иллюстрации

Показать все

Реферат



Изобретение относится к подвесным полкам шахтных выработок и может найти применение для временных перекрытий. Цель - повышение безопасности в выработке за счет стабилизации и контроля несущей способности пневмоперекрытия. Устройство включает эластичную оболочку 2, подвешенную на канате 1 и сообщенную шлангами 3 с источником сжатого воздуха и жидкостным манометром. Последний выполнен в виде заполненной жидкостью пьезотрубки 4, соединенной с уравнительным сосудом 5. Верхняя полость пьезотрубки 4 соединена с входным соплом сигнального свистка 6 понижения давления и с верхней полостью водомерного стекла /ВС/ 7. Нижняя полость ВС 7 соединена с нижней полостью уравнительного сосуда 5 и входным соплом свистка 8 повышения давления, расположенного выше уровня жидкости. При нормальных условиях давление в оболочке 2 будет поддерживаться стабильным, а при значительных изменениях давления в оболочке 2 от внешних воздействий будет работать и звуковая сигнализация опасного снижения или повышения давления в оболочке 2 при визуальных показаниях текущего значения давления в оболочке 2 ВС 7. 1 ил.

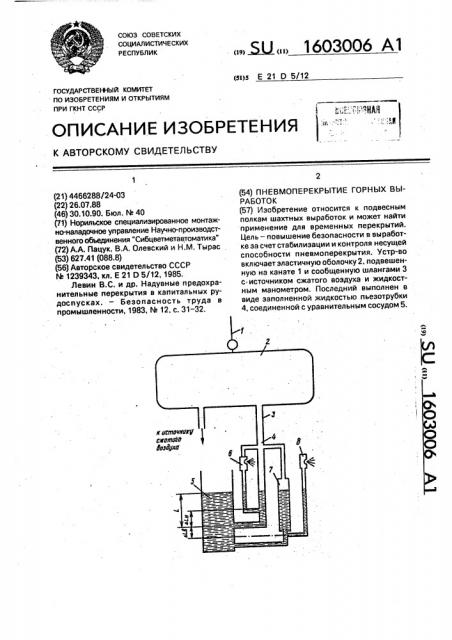

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)з Е 21 0 5/12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4466288/24-03 (22) 26.07.88 (46) 30.10.90. Бюл. hh 40 (71) Норильское специализированное монтажно-наладочное управление Научно-производственного объединения "Сибцветметавтоматика" (72) А.А. Пацук, В.А. Олевский и Н.M. Тырас (53) 627.41 (088.8) (56) Авторское свидетельство СССР

hh 1239343, кл. Е 21 D 5/12, 1985.

Левин В.С. и др. Надувные предохранительные перекрытия в капитальных рудоспусках. — Безопасность труда в промышленности, 1983, М 12, с. 31-32.

„„5LI 1603006 A l (54) ПНЕВМОПЕРЕКРЫТИЕ ГОРНЫХ BblРАБОТОК (57) Изобретение относится к подвесным полкам шахтных выработок и может найти применение для временных перекрытий, Цель — повышение безопасности в выработке за счет стабилизации и контроля несущей способности пневмоперекрытия. Устр-во включает эластичную оболочку 2, подвешенную на канате 1 и сообщенную шлангами 3 с источником сжатого воздуха и жидкостным манометром. Последний выполнен в виде заполненной жидкостью пьезотрубки

4, соединенной с уравнительным сосудом 5.

1603006

30

40

Верхняя полость пьезотрубки 4 соединена с входным соплом сигнального свистка 6 понижения давления и C верхней полостью водомерного стекла (ВС) 7. Нижняя полость

ВС 7 соединена с нижней полостью уравнительного сосуда 5 и входным соплом свистка

8 повышения давления, расположенного выше уровня жидкости. При нормальных усИзобретение относится к горному делу, а именно к подвесным полкам шахтных выработок, и может быть использовано для временных перекрытий вертикальных выработок и перекрытий для распределения вентиляционного воздуха в шахтах, а также кэк временное защитное перекрытие для обеспечения безопасности работ по ремонту разгрузочных течек рудоспусков, Целью изобретения является повышение безопасности в выработке за счет стабилизации и контроля несущей способности пневмоперекрытия, На чертеже изображена принципиальная схема устройства.

Устройство содержит подвешенную в горной выработке на канате 1 эластичную оболочку 2, соединенную воздухоподводящими шлангами 3 с источником сжатого воздуха (не показан) и с пьезотрубкой 4, 20

0-образно соединенной с уравнительным. сосудом 5, наполненным жидкостью с уровнем L, которой определяют в единицах водного столба стабилизируемое устройством давление в оболочке. Верхняя полость пьеэотрубки 4 (выше уровня жидкости) соединена с входным соплом сигнального свистка

6 понижения давления, полость резонатора которого соединена с нижней полостью пьезотрубки — выше соединения пьезотрубки с уравнительным сосудом на расстоянии -н

Кроме того, верхняя полость пьезотрубки 4 соединена с верхней полостью водомерного стекла 7, нижняя полость которого соединена с нижней полостью уравнительного сосуда 5 и входным соплом свистка 8 повышения давления, расположенного выше уровня жидкости, причем соединение выполнено ниже уровня соединения пьезотрубки 4 с уравнительным сосудом на расстоянии ЛЬ.

Устройство работает следующим образом, 45

Подвешенная в горной выработке на канате 1 эластичная оболочка 2, соединенная шлангами 3 с источником сжатого воздуха и ловиях давление в оболочке 2 будет поддерживаться стабильным, а при значительных изменениях давления в оболочке 2 от внешних воздействий будет работать и звуковая сигнализация опасного снижения или повышения давления в оболочке 2 при визуальных показаниях текущего значения давления в оболочке 2 ВС 7, 1 ил. пьезотрубкой 4, наполняется воздухом от источника сжатого воздуха, По мере повышения давления в оболочке воздух поступает в пьезотрубку 4 и начинает вытеснять воду из пьезотрубки и водомерного стекла

7 в уравнительный сосуд 5. Уровень жидко-, сти в водомерном стекле показывает при этом текущее значение давления в оболочке

2, При достижении некоторого порогового значения (5 — 10 мм водн,ст.) начинает свистеть свисток 6, сигнализируя, что давление в оболочке ниже нормального (заданного уровнем воды в уравнительном сосуде ф С ростом давления уровень жидкости в пьезотрубке 4 снижается и при достижении уровня hL> открывает противоток воздуха в резонатор свистка 6 — свисток умолкает, свидетельствуя о том, что давление s o6ono e 2 находится в заданных пределах. Поскольку воздух от источника сжатого воздуха подается с некоторым избытком, давление в оболочке 2 продолжает расти, вытесняя жидкость из пьезотрубки 4 полностью, и избыточный воздух начинает проходить через столб воды в уравнительном сосуде 5, уходя в атмосферу. Таким образом, устанавливается заданное рабочее стабилизируемое давление в оболочке 2. Если давление в оболочке 2 от какого-то внешнего воздействия, например камнепада, на оболочку 2 резко возрастет и пьезотрубка 4 не успеет стравить через сосуд 5 избыточное давление, произойдет дальнейшее вытеснение воды из водомерного стекла 7, и воздух через свисток 8 повышения давления начнет уходить в атмосферу, приводя его в действие.

Таким образом, при нормальных условиях давление в оболочке 2 будет поддерживаться устройством стабильным, а при значительных изменениях давления а оболочке 2 от внешних воздействий будет работать и звуковая сигнализация опасного снижения или повышения давления в оболочке 2 при визуальных показаниях текущего значения давления в оболочке 2 водомерным стеклом 7.

1603006

Формула изобретения

Составитель Л.Черепенкина

Техред М.Моргентал - Корректор Т.Палий

Редактор Е.Копча

Заказ 3367 Тираж 378 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035. Москва, Ж-35, Раушская наб„4/5

Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 е

Пневмоперекрытие горных выработок, включающее эластичную оболочку, сообщенную с источником сжатого воздуха и с 5 жидкостным манометром, о т л и ч а ю щ е ес я тем, что, с целью повышения безопасности работ в выработке за счет стабилизации и контроля несущей способности пневмоперекрытия, жидкостный манометр выполнен 10 в виде заполненных жидкостью пьезотрубки, уравнительного сосуда, водомерного стекла и свистков регистрации понижения и повышения давления в оболочке, установленных выше уровня жидкости, при этом пьезотрубка соединена с уравнительным сосудом и верхней частью с входным соплом свистка регистрации понижения давления в оболочке, полость резонатора которого сообщена с нижней частью пьезотрубки выше уровня соединения ее с уравнительным сосудом, при этом водомерное стекло соединено с верхней частью пьезотрубки и с уравнительным сосудом ниже уровня его соединения с пьезотрубкой, а свисток регистрации повышения давления в оболочке соединен с нижней частью водомерного стекла.
