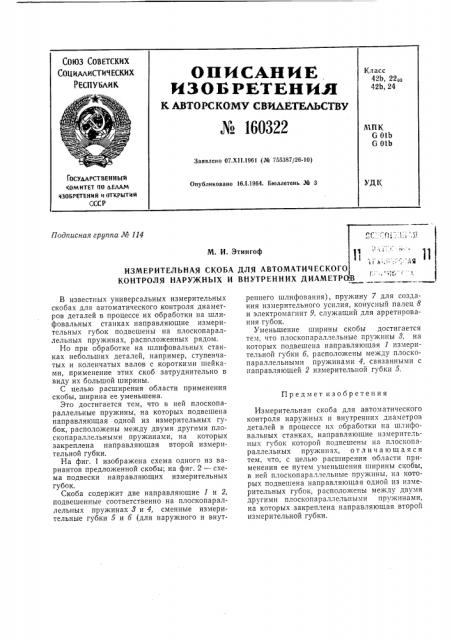

М. И. Этингоф

ИЗМЕРИТЕЛЬНАЯ СКОБА ДЛЯ АВТОМАТИЧЕСКОГО

КОНТРОЛЯ НАРУЖНЫХ И ВНУТРЕННИХ ДИАМЕТРО

Предмет изобретения

В известных универсальных измерительных скобах для автоматического контроля диаметров деталей в процессе их обработки на шлифовальных станках направляющие измерительных губок подвешены на плоскопараллельных пружинах, расположенных рядом.

Но при обработке на шлифовальных станках небольших деталей, например, ступенчатых и коленчатых валов с короткими шейками, применение этих скоб затруднительно в виду их большой ширины.

С целью расширения области применения скобы, ширина ее уменьшена.

Это достигается тем, что в ней плоскопараллельные пружины, на которых подвешена направляющая одной из измерительных губок, расположены между двумя другими плоскопараллельными пружинами, на которых закреплена направляющая второй измерительной губки.

На фиг. 1 изображена схема одного из вариантов предложенной скобы; на фиг. 2 — схема подвески направляющих измерительных губок.

Скоба содержит две направляющие 1 и 2, подвешенные соответственно на плоскопараллельных пружинах 8 и 4, сменные измерительные губки 5 и 6 (для наружного и внутреннего шлифования), пружину 7 для создания измерительного усилия, конусный палец 8 и электромагнит 9, служащий для арретирования губок.

Уменьшение ширины скобы достигается тем, что плоскопараллельные пружины 8, на которых подвешена направляющая 1 измерительной губки 6, расположены между плоскопараллельными пружинами 4, связанными с направляющей 2 измерительной губки 5.

Измерительная скоба для автоматического контроля наружных и внутренних диаметров деталей в процессе нх обработки на шлифовальных станках, направляющие измерительных губок которой подвешены на плоскопараллельных пружинах, отличающаяся тем, что, с целью расширения области применения ее путем уменьшения ширины скобы, в ней плоскопараллельные пружины, на которых подвешена направляющая одной из измерительных губок, расположены между двумя другими плоскопараллельнымн пружинами, на которых закреплена направляющая второй измерительной губки. № 160322
