Датчик для измерения малых концентраций паров этанола

Датчик для измерения малых концентраций паров этанола

Иллюстрации

Показать все

Реферат



Изобретение относится к области химического производства и может быть использовано в качестве датчика концентрации этилового спирта, например, при наркологической диагностике. С целью повышения чувствительности измерений датчик выполнен в виде двух дифференциально включенных термопар, изготовленных из спая проводов медь-константан. При этом одна из термопар в месте спая покрыта слоем пасты толщиной около 10 мкм на основе 80% ультрадисперсной платины (размер частиц 10-20А) и 20% гексана. Вторая термопара, включенная дифференциально, имеет покрытия и служит для компенсации влияния температуры окружающей среды. 1 ил.

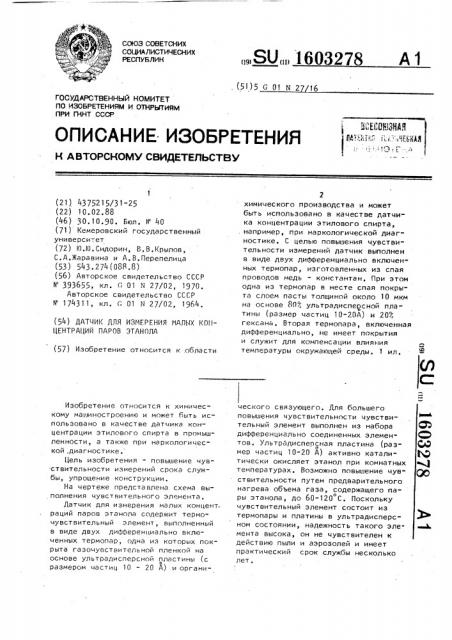

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМ

ПРИ ГННТ СССР (21) 4375215/31-25 (22) 10. 02. 88 (46) 30.10.90. Бюл. !» 40 (71) Кемеровский государственный университет (72) IO.IO Сидорин, В.В.Крылов, С.A.Æàðàâèíà и A.В.Перепелица (53) 543.274(088.8) (56) Авторское свидетельство СССР

N 393655, кл. »* 01 N 27/02, 1970.

Авторское свидетельство СССР

Н 1743 11, кл. Г 01 11 27/02, 1964. (54) ДАТЧИК ДЛЯ ИЗМЕРЕНИЯ МАЛИХ КОНЦЕНТРАЦИ»» ПАРОВ ЭТАНОЛА (57) Изобретение относится к области

Изобретение относится к химическому машиностроению и может быть использовано в качестве датчика концентрации этилового спирта в промышленности, а также при наркологической .диагностике.

Цель изобретения - повышение чувствительности измерений срока службы, упрощение конструкции.

На чертеже представлена схема выполнения чувствительного эл мента.

Датчик для измерения малых концентраций паров этанола содержит термочувствительный элемент, выполненный в виде двух дифференциально включенных термопар, одна из которых покрыта газочувствительной пленкой на основе ультрадисперсной пластины (c о размером частиц 10 - 20 A) и органи„„SU „„1603278, (51)5 С О1 N 2 16 химического производства и может быть использовано в качестве датчика концентрации этилового спирта, например, при наркологической диагностике. С целью повышения чувствительности измерений датчик выполнен в виде двух дифференциально включенных термопар, изготовленных из спая проводов медь - константан. При этом одна из термопар в месте спая покрыта слоем пасты толщиной около 1О мкм на основе 8»"г ультрадисперсной платины (размер частиц 1О-?0A) и 20 гексана. Вторая термопара, включенная дифференциально, не имеет покрытия и служит для компенсации влияния температуры окружающей среды. 1 ил. ческого связующего. Для большего повышения чувствительности чувствительный элемент выполнен из набора дифференциально соединенных элементов. Ультрадисперсная пластина (разО мер частиц 10-20 А) активно каталитически окисляет этанол при комнатных температурах. Возможно повышение чувствительности путем предварительного нагрева объема газа, содержащего пары этанола, до 60-120 С. Поскольку чувствительный элемент состоит из термопары и платины в ультрадисперсном состоянии, надежность такого элемента высока, он не чувствителен к действию пыли и аэрозолей и имеет практический срок службы несколько лет.

1603270 показания которого зависят от концентрации этанола .

Ф о р м у л а изобретения

Составитель В. Екаев

Редактор H.Касарда Техред М.Ходанич Корректор С.Черни

Заказ 3 81 Тираж 13 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35, Раушская. наб., д. 4/5

Производственно-издательский комбинат "Патент", г.ужгород, ул. Гагарина,101 {увствительный элемент. работает

:-ледующим образом.

При соприкосновении паров этанола (этилового спирта) с пленкой на основе ультрадисперсной платины происходит каталитическое окисление этанола. Такое окисление протекает даже при комнатных температурах ввиду высокой каталитической активности частиц платины, находящихся в ультрадисперсном состоянии. Реакция окисления этанола протекает с выделением тепла, которое формирует термо-ЗДС на концах термопар. Термо-ЭДС регистрируется с помощью милливольтметра, I

Датчик для измерения малых концентраций паров этанола, содержащий термочувствительный элемент с нанесенной газочувствительной пленкой, о тл и ч а ю шийся тем, что, с целью повышения чувствительности измерений и срока службы, газочувствительная пленка выполнена из ультрадисперсной платины с размером частиц о

10 - 20 А. в органическом связующем,
