Способ изготовления электрографического однокомпонентного магниточувствительного проявителя

Способ изготовления электрографического однокомпонентного магниточувствительного проявителя

Иллюстрации

Показать все

Реферат



Изобретение относится к способу изготовления электрографического однокомпонентного магниточувствительного проявителя, позволяет повысить качество проявителя. Для изготовления проявителя смесь продуктов на основе природной или синтетической смолы, красителя, железосодержащего мелкодисперсного порошка и добавок перемешивают и сплавляют. Затем расплав охлаждают. Осуществляют помол, классификацию частиц по размеру и магнитную сепарацию. После магнитной сепарации проявитель перемешивают с магнетитом, который предварительно обработан поверхностно-активным веществом, например раствором синтанола в ацетоне. 1 з.п. ф-лы.

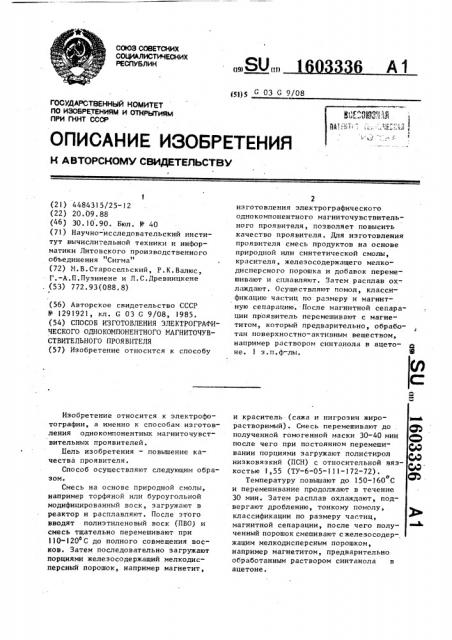

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (!1) щ) С 03 G 9/08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCKQMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР (21) 4484315/25-12 (22) 20.09.88 (46} 30.10.90. Бюл. Р 40 (71) Научно-исследовательский институт вычислительной техники и информатики Литовского производственного объединения "Сигма" (72) М.В.Старосельский, P.К.Валюс, Г.-А.П.Пуэинене и Л.С.Древницкене (53) 772.93(088 ° 8) (56) Авторское свидетельство СССР

М 1291921, кл. G 03 G 9/08, 1985. (54) СПОСОБ ИЗГОТОВЛЕНИЯ ЭЛЕКТРОГРАФИЧЕСКОГО ОДНОКОМПОНЕНТНОГО МАГНИТОЧУВСТВИТЕЛЬНОГО ПРОЯВИТЕЛЯ (57) Изобретение относится к способу

Изобретение относится к электрофотографии, а именно к способам изготовления однокомпонентных магниточувствительных проявителей.

Цель изобретения — повышение качества проявителя, Способ осуществляют следующим образом.

Смесь на основе природной смолы, например торфяной или буроугольной модифицированный воск, загружают в реактор и расплавляют ° После этого вводят полиэтиленовый воск (ПВО) и смесь тщательно перемешивают при

110-!20 С до полного совмещения восков. Затем последовательно загружают порциями желеэосодержащий мелкодисперсный порошок, например магнетит, изготовления электрографического однокомпонентного магниточувствительного проявителя, позволяет повысить качество проявителя. Для изготовления проявителя смесь продуктов на основе природной или синтетической смолы, красителя, железосодержащего мелкодисперсного порошка и добавок перемешивают и сплавляют. Затем расплав охлаждают. Осуществляют помол, классификацию частиц по размеру и магнитную сепарацию. После магнитной сепарации проявитель перемешивают с магнетитом, который предварительно, обработан поверхностно-активным веществом, например раствором синтанола в ацетоне. l з.п.ф-лы. и краситель (сажа и нигрозин жиро- феваа растворимый). Смесь перемешивают до . ф полученной гомогенной маски 30-40 мин после чего при постоянном перемеши- р вании порциями загружают полистирол низковязкий (ПСН) с относительной вяз- © костью 1,55 (ТУ-6-05-111-172-72). ©, Температуру повышают до 150-!60 С и перемешивание продолжают в течение

30 мин. Затем расплав охлаждают, подвергают дроблению, тонкому помолу, классификации по размеру частиц, магнитной сепарации, после чего полученный порошок смешивают сжелезосодержащим мелкодисперсным порошком, например магнетитом, предварительно обработанным раствором синтанола в ацетоне.

1603336

Ф о р м у л а и з о б р е т е н и я

Составитель Л.Носырева

Техред Л,Сердюкова Корректор Л,Патай

Редактор И.Касарда

Ю ЮВ

Заказ 3384 Тираж 371 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035., Москва, Ж-35, Раушская наб., д. 4/5

Производственно-издательский комбинат "Патент"„ г.ужгород, ул. Гагарина,101

Обработку магнетита раствором синтанала в ацетоне осуществляют следующим о бравом.

100 вес.ч. измельченного магнетита загружают s механическую мешалку и и заливают раствором из 5 вес.ч синтанола АЛИ-10 (ТУ-6-14-864-86), представляющего собой смесь полнэтиленгликолевых эфиров, синтетических первичных высших жирных спиртов фракции

С< -С в 500 вес.ч. ацетона. После этогО смесь перемешивают в течение 3 ч. затем выгружают и высушивают, напри- мер потбком горячего воздуха. Переме- 15 шивание после магнитной сепарации порошка с обработанным в растворе синтанола магнетитом производят в соотношении от 1:50 до 1:10.

Такое перемешивание позволяет зна- 20 чительно улучшить сыпучесть проявителя, что, в свою очередь, обеспечивает более стабильные условия формирования проявителя, а это обеспечивает более стабильные условия формирова-g5 ния проявляющей магнитной кисти за счет более плотной упаковки частиц й, тем самым, улучшение качества проявленного изображения за счет повышения оптической плотности и уменьшения ее неравномерности. При этом очень существенно уменьшается фон и улучшается очищаемость промежуточного носителя изображения от остатков проявителя после переноса порошкового изображения на бумагу. Происходит это

35 вследствие того, что имеющаяся в проявителе пылевая фракция трибоэлектрически связывается с частицами магнетита, а последние таким же образом связываются с частицами порошка основной фракции, препятствуя тем самым, с одной стороны, осаждению пылевой фракции на пробельных участках воспроизводимого иэображения и способствуя, с другой стороны, более полной очистке электрофотослоя и увеличению тиражестойкости.

1. Способ изготовления электрографического однокомпонентного магниточувствительного проявителя, заключающийся в перемешивании и сплавлении смеси на основе природной или синтетической смолы, красителя, железосодержащего мелкодисперсного порошка и добавок, охлаждении расплава, дроблении его с последующим измельчением частиц помолом, классификации по размеру частиц и магнитной сепарации проявителя, о т л и ч а ю щ и и с я тем, что, с целью повышения качества проявителя, после магнитной сепарации проявитель смешивают с магнетитом, который предварительно обрабатывают поверхностно-активным веществом из класса неионогенных, 2, Способ по и.1, о т л и ч а юшийся тем, что в качестве поверхностно-активного вещества используют раствор синтанола в ацетоне °
