Реферат



СОЮЗ СОВЕТСКИХ

СО11ИААИСТИ 1ЕСКИХ

РЕСПЬ БЛИК

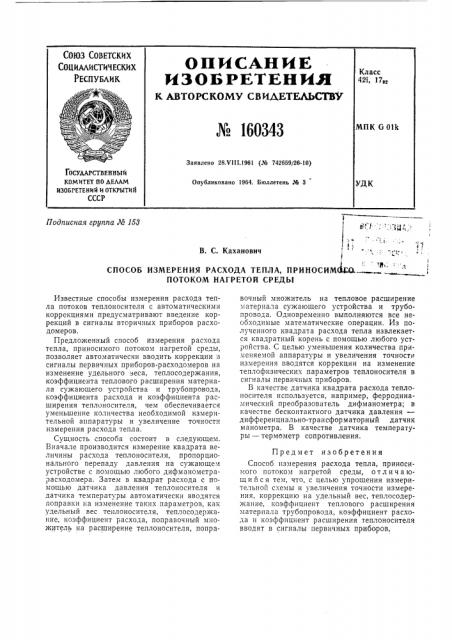

О П И С Н И Е изоы кткния

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

Ко 160343

Класс

42i, 17вй

МПК б Olk

Заявлено 28.VIII.1961 (№ 742659(26-10) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕДАМ

ИЗОБРЕТЕНИИ И ОТКРЫТИИ

СССР

Опубликовано 1964. Бюллетень № 3

УДК

Подписная группа № 1Я

1.В. С. Каханович

СПОСОБ ИЗМЕРЕНИЯ РАСХОДА ТЕПЛА, ПРИНОСИМЙО.

ПОТОКОМ НАГРЕТОЙ СРЕДЫ

Известные способы измерения расхода тепла потоков теплоносителя с автоматическими коррекциями предусматривают введение коррекций в сигналы вторичных приборов расходом еров.

Предложенный способ измерения расхода тепла, приносимого потоком нагретой среды, позволяет автоматически вводить коррекции з сигналы первичных приборов-расходомеров на изменение удельного веса, теплосодержания, коэффициента теплового расширения материала сужающего устройства и трубопровода, коэффициента расхода и коэффициента расширения теплоносителя, чем обеспечивается уменьшение количества необходимой измерительной аппаратуры и увеличение точности измерения расхода тепла.

Сущность способа состоит в следующем.

Вначале производится измерение квадрата величины расхода теплоносителя, пропорционального перепаду давления на сужающем устройстве с помощью любого дифманометрарасходомера. Затем в квадрат расхода с помощью датчика давления теплоносителя и датчика температуры автоматически вводятся поправки на изменение таких параметров, как удельный вес теплоносителя, теплосодержание, коэффициент расхода, поправочный множитель на расширение теплоносителя, поправочный множитель на тепловое расширение материала сужающего устройства и трубопровода. Одновременно выполняются все необходимые математические операции. Из полученного квадра1а расхода тепла извлекается квадратный корень с помощью любого устройства. С целью уменьшения количества применяемой аппаратуры и увеличения точности измерения вводятся коррекции на изменение теплофизических параметров теплоносителя в сигналы первичных приборов.

В качестве датчика квадрата расхода теплоносителя используется, например, ферродинамический преобразователь дифманометра; в качестве бесконтактного датчика давления— дифференциально-трансформаторный датчик манометра. В качестве датчика температуры — термометр сопротивления.

Предмет изобретения

Способ измерения расхода тепла, приносимого потоком нагретой среды, о т л и ч а юшийся тем, что, с целью упрощения измерительной схемы и увеличения точности измерения, коррекцию на удельный вес, теплосодержание, коэффициент теплового расширения материала трубопровода, коэффициент расхода и коэффициент расширения теплоносителя вводят в сигналы первичных приборов,
