Способ изготовления крупногабаритного трапецеидального постоянного магнита с текстурой, перпендикулярной оси симметрии трапеции

Способ изготовления крупногабаритного трапецеидального постоянного магнита с текстурой, перпендикулярной оси симметрии трапеции

Иллюстрации

Показать все

Реферат



Изобретение относится к производству постоянных магнитов для многополюсных роторов электрических машин. Целью изобретения является повышение магнитных свойств магнита. Магниты трапецеидальной формы выполняют составными, состоящими из двух частей, которые вырезают из прямоугольной заготовки 3 по линии 5, разделяющей стороны сечения, параллельные текстуре, на отрезки, равные половине требуемого размера каждого из оснований трапецеидального магнита и зеркально расположенные на соответствующих сторонах. Вырезанные части соединяют между собой до получения трапецеидального сечения и скрепляют. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (я)5 Н 01 F 7/02.

ГОСУДАРСТВЕ ННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Т= ЛГ «:.Ьbgf."ß

Г .с.- "; л Г, -Е-„

CU8 2

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4623746/24-07 (22) 22.12.88

Ф (46) 30.10.90. Бюл. 1Ф 40 (71) Научно-производственное обьединение

"Магнетон" (72) А,И.Гриднев, А.Е,Скляров, А.А.Атмасов, Н.А.Келин и И.П.Стадник (53) 621.318.25 (088.8) (56) Авторское свидетельство СССР

М 1369643, кл. Н 01 F 7/02, 1985. (54) СПОСОБ ИЗГОТОВЛЕНИЯ КРУПНОГАБАРИТНОГО ТРАПЕЦЕИДАЛЬНОГО ПОСТОЯННОГО МАГНИТА С ТЕКСТУРОЙ, ПЕРПЕНДИКУЛЯРНОЙ ОСИ СИММЕТРИИ

ТРАПЕЦИИ

„, Я2„, 1603447 А1 (57) Изобретение относится к производству постоянных магнитов для многополюсных роторов электрических машин. Целью изобретения является повышение магнитных свойств магнита. Магниты трапецеидальной формы выполняют составными, состоящими из двух частей, которые вырезают из прямоугольной заготовки 3 по линии 5, разделяющей стороны сечения, параллельные текстуре, на отрезки, равные половине требуемого размера каждого из оснований трапецеидального магнита и зеркально расположенные на соответствующих сторонах. Вырезанные части соединяют между собой до получения трапецеидального сечения и скрепляют. 2 ил.

160344! разцы спас

Изобретение относится к электротехнике, а именно к производству ферритовых и литых постоянных магнитов с ориентированной текстурой для многопрлюсных роторов электрических машин, 5

Целью изобретения является повьцнение магнитных свойств магнита.

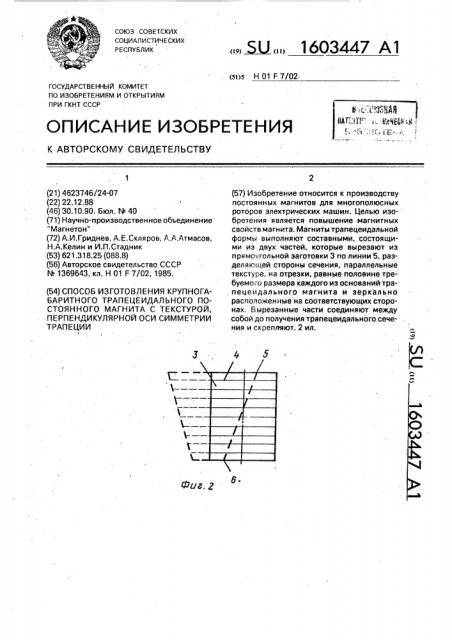

На фиг,1 представлена конструкция ротора электрической машины, радиальное 10 сечение; на фиг.2 — заготовка.

Предлагаемый способ выполнения ме>кполюсных трапецеидальных магнитов ,из элементов 1 и 2 включает изготовление прямоугольной заготовки 3 с текстурой 4, 15 перпендикулярной большей оси симметрии заготовки, и операцию резки. На фиг.2 пунктирной линией, проходящей через точки 5 и 6, показано направление порезки прямоугольной заготовки. 20

Пример. Изготавливали трапецеидальные межполюсные магниты из ферритовых а низотроп н ых заготовок II 0 способу-прототипу и по предлагаемому способу. Способ-прототип является одновре- 25 менно и базовым.

В обоих случаях предварительно получали прессованную заготовку по форме, показанной на фиг,2, В базовом способе высота прямо- 30 .угольной части заготовки в направлении анизотропии составляла 30,3 мм, а в предлагаемом — 23,4 мм.

В базовом способе заготовку шлифовали с двух боковых сторон до получения тра- 35 пецеидального сечения. Основаниями трапеции служили стороны прямоугольной заготовки, параллельные анизотропии.

Длина большого основания составляла

30,3 мм, а малого — 16,5 мм, 40

В предлагаемом способе заготовку разрезали и полученные части складывали и соединяли как показано на фиг.2, При этом получали трапецеидальное сечение тех же габаритов, что и в базовом способе. 45

Оценивали магнитные свойства полученных магнитов, трудоемкость их изготовления и расход магнитного материала.

Для замера магнитных свойств из средней части каждого магнита вырезали прямоугольные образцы высотой в направлении анизотропии 10 мм, Измеряли остаточную магнитную индукцию В, и коэрцитивную силу Н.

Результаты приведены в таблице, Из таблицы видно, что магнитные характеристики образцов, изготовленных по cRQ собу-прототипу, на 15 — 20 ниже, чем образцов, изготовленных по предлагаемому способу. Кроме того, установлено, что трудоемкость изготовления трапецеидальных межполюсных магнитов уменьшается при использовании предлагаемого способа на

22 — 25 . Снижение трудоемкости связано с уменьшением времени на механическую обработку магнитов. На 30 снижен расход магнитного материала при получении магнитов по предлагаемому способу, Формула изобретения

Способ изготовления крупногабаритного трапецеидального постоянного магнита с текстурой, перпендикулярной оси симметрии трапеции, включающий изготовление прямоугольной заготовки с текстурой, перпендикулярной большой осМ симметрии заготовки, и операцию резки, о т л и ч а ю щ и йс я тем, что, с целью повышения магнитных свойств магнита, заготовку в направлении текстуры выполняют равной половине суммарной длины оснований требуемого трапецеидального сечения, после чего ее разрезают по линии, разделяющей стороны сечения, параллельные текстуре, на отрезки, равные половине треоуемого размера каждого иэ оснований трапецеидального магнита и зеркально расположенные на соответствующих сторонах, разворачивают полученные части так, чтобы стороны заготовки, перпендикулярные текстуре, совпали с осью симметрии трапецеидального магнита, и скрепляют.
