Способ изготовления короткозамыкающего поршня для прямоугольных волноводов

Иллюстрации

Показать все

Реферат



Изобретение относится к технике СВЧ. Цель изобретения - повышение надежности электрического контакта короткозамыкающего поршня для прямоугольных волноводов. Для этого на широких поверхностях металлического бруска 1 удалением слоя металла выполняют заостренные выступы 2, а ряды пружинящих зубьев 3 и 4 образуют прорезанием двух прорезей 5 и 6 в широких поверхностях металлического бруска 1, начинающихся позади заостренных выступов 2 и образующих в металлическом бруске Г-образные щели, недоходящие до торца, и рядов продольных прорезей, перпендикулярных широким поверхностям металлического бруска 1, длиной меньше расстояния от торца до заостренных выступов 2. За счет этого повышается механическая прочность, обеспечивающая надежность электрического контакта в волноводах миллиметрового диапазона длин волн. 2 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4308437/24-09 (22) 21.09.87 (46) 30.10.90. Бюл, М 40 (72) С.С.Зырин, В.В.Соколов, С,А,Ромашков, И.М,Олихов и А.С.Котов (53) 621.372.855,2 (088.8) (56) Радиотехника. Республиканский межведомственный научно-технический сборник, 1966, вып. 2, с. 181 — 187.

Патент Ф,РГ М 1028637, кл. 21 а 69, 1958. (54) СПОСОБ ИЗГОТОВЛЕНИЯ КОРОТКОЗАМЫКАЮЩЕГО ПОРШНЯ ДЛЯ ПРЯМОУГОЛЬНЫХ ВОЛНОВОДОВ (57) Изобретение относится к технике СВЧ.

Цель изобретения — повышение надежности электрического контакта короткозамыкаю„, Ы„, 160345? А1 (51)5 Н 01 Р 1/28, 11/00

- c - „-.„:-: Е и - - isФ ю .1 ъ!

) 1й ..",:. - . .""- .-" ; 9.1 1 щего поршня для прямоугольных волноводов. Для этого на широких поверхностях металлического бруска 1 удалением слоя металла выполняют заостренные выступы 2, а ряды пружинящих зубьев 3 и 4 образуют прорезанием двух прорезей 5 и 6 в широких поверхностях металлического бруска 1, начинающихся позади заостренных выступов

2 и образующих в металлическом бруске

Г-образные щели, не доходящие до торца, и рядов продольных прорезей, .перпендикулярных широким поверхностям металлического бруска 1, длиной меньше расстояния от торца до заостренных выступов 2. За счет этого повышается механическая прочность, обеспечивающая надежность электрического контакта в волноводах миллиметрового диапазона длин волн. 2 ил.

1603457

ВиУ Я

Составитель Д. Оглоблин

Техред М. Моргентал Корректор И. Муска

Редактор А. Лежнина

Заказ 3390 Тираж 444 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва, Ж-35. Раушская наб„4/5

Производственно-издательский комбинат Патент", г, Ужгород, ул.Гагарина, 101

Изобретение относится к технике СВЧ, а именно к изготовлению короткозамыкающих поршней для прямоугольных волноводов миллиметрового диапазона длин волн.

Целью изобретения является повышеwe надежности электрического контакта.

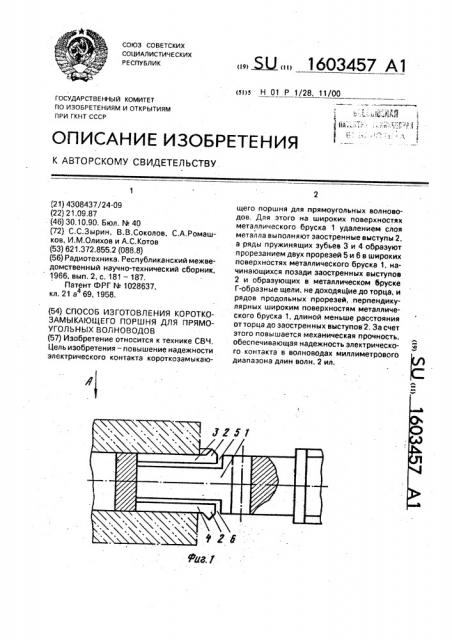

На фиг.1 изображен короткозамыкающий поршень для прямоугольных волноводов; на фиг„— вид А на фиг.1.

Способ осуществляют следующим образом.

На широких поверхностях металлического бруска 1 удалением слоя металла выполняют заостренные выступы 2, а затем формируют ряды пружинящих зубьев 3 и 4 прорезанием двух прорезей 5 и 6 в широких поверхностях металлического бруска 1, начинающихся позади заостренных выступов

2 и образующих в металлическом бруске 1

Г-образные щели, не доходящие до его торца, и рядов продольных щелей 7, перпендикулярных широким поверхностям металлического бруска 1, длиной меньше расстояния от торца до заостренных выступов.

Указанный способ эффективно реализуется на электроискровых станках с числовым программным управлением и позволяет обеспечить высокую точность, необходимую для обработки короткозамыкающих поршней миллиметрового диапазона. Для ввода проволоки-электрода выполняется дополнительное технологическое отверстие 8. Независимо от микронеровно5 стей и непараллельности стенок волновода при работе поршня достигаются высокая надежность электрического контакта, стабильность и повторяемость частотных характеристик волноводных устройств.

10 Формула изобретения

Способ изготовления короткозамыкающего поршня для прямоугольных волноводов, включающий выполнение двух противолежащих рядов пружинящих зубьев

15 с заостренными выступами на концах, о т л ич а ю шийся тем, что, с целью повышения надежности электрического контакта, заостренные выступы выполняют на широких поверхностях металлического бруска удале20 нием слоя металла, а пружинящие зубья формируют прорезанием двух прорезей в широких поверхностях металлического бруска, начинающихся позади заостренных выступов и образующих в металлическом

25 бруске Г-образные щели, не доходящие до его торца, и рядов продольных щелей, перпендикуляоных широким поверхностям металлического бруска, длиной меньше расстояния от торца до заостренных высту30 пов.
