Устройство для контроля изменения напряжения электрической сети переменного тока

Устройство для контроля изменения напряжения электрической сети переменного тока

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике. Цель изобретения - расширение области использования. Устройство позволяет обеспечить срабатывание исполнительного органа - контактора при верхнем пороге напряжения, а отключение - при нижнем. Благодаря указанным функциям устройство может быть использовано для управления потребителями-регуляторами графика нагрузки в электрических сетях. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК с 32 Н 3/24 )(02 J

ГОСУДАРСТВЕННЫЙ КОМИТЕТ

ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ

ПРИ ГКНТ СССР

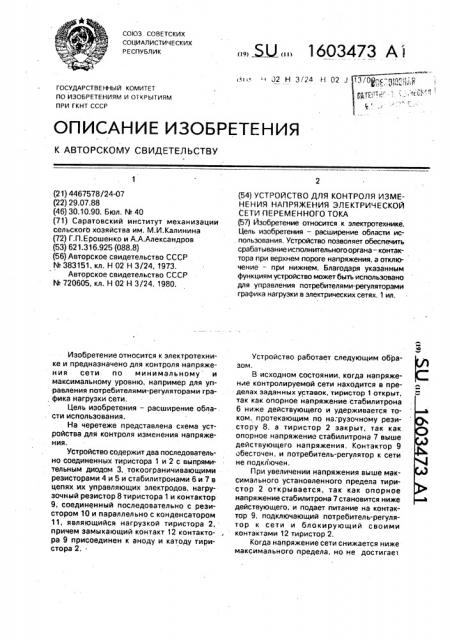

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4467578/24-07 (22) 29.07.88 (46) 30.10.90. Бюл. М 40 (71) Саратовский институт механизации сельскогЬ хозяйства им. M.È.Êàëèíèíà (72) Г.П.Ерошенко и А.А.Александров (53) 621.316.925 (088.8) (56) Авторское свидетельство СССР

М 383151, кл. Н 02 Н 3/24, 1973.

Авторское свидетельство СССР

М 720605, кл. Н 02 H 3/24, 1980.

Изобретение относится к электротехнике и предназначено для контроля напряжения сети по минимальному и максимальному уровню, например для управления потребителями-регуляторами графика нагрузки сети.

Цель изобретения — расширение обла-. сти использования.

На черетеже представлена схема устройства для контроля изменения напряжения.

Устройство содержит два последовательно соединенных тиристора 1 и 2 с выпрямительным диодом 3, токоограничивающими резисторами 4 и 5 и стабилитронами 6. и 7 в цепях их управляющих электродов, нагрузочный резистор 8 тиристора 1 и контактор

9, соединенный последовательно с резистором 10 и параллельно с конденсатором

11, являющийся нагрузкой тиристора 2, причем замыкающий контакт 12 контактора 9 присоединен к аноду и катоду тиристора 2.

„„ 4 „„1603473 А i (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ИЗМЕНЕНИЯ НАПРЯЖЕНИЯ ЭЛЕКТРИЧЕСКОЙ

СЕТИ ПЕРЕМЕННОГО ТОКА (57) Изобретение относится к электротехнике.

Цель изобретения — расширение области использования. Устройство позволяет обеспечить срабатывание исполнительногооргана — контактора при верхнем пороге напряжения, а отключение — при нижнем. Благодаря указанным функциям устройство может быть использовано для управления потребителями-регуляторами графика нагрузки в электрических сетях. 1 ил.

Устройство работает следующим образом.

В исходном состоянии, когда напряжение контролируемой сети находится в пределах заданных уставок. тиристор 1 открыт, так как опорное напряжение стабилитрона

6 ниже действующего и удерживается током, протекающим по на;рузочному резистору 8, а тиристор 2 закрыт, так как. опорное напряжение стабилитрона 7 выше действующего напряжения. Контэктор 9 ебесточен. и потребитель-регулятор к сети не подключен.

При увеличении напряжения выше максимального установленного предела тиристор 2 открывается, так как опорное напряжение стабилитрона 7 становится ниже действующего, и подает питание на контактор 9, подключающий потребитель-регулятор к сети и блокирующий своими контактами 12 тиристор 2.

Когда напряжение сети снижается ниже максимального предела, но не достигае1

1603473

Составитель К. Фотина

Техред М,Моргентал Корректор Т, Палий

Редактор А. Лежнина

Заказ 339О Тираж 477 Подписное

ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР

113035, Москва. )К-35, Раушская наб., 4/5

Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 минимальной уставки, контактор 9 продолжает получать питание через открытый тиристор 1 и свои контакты 12, облокировавшие тиристор 2, и потребительрегулятор продолжает работать.

При снижении напряжения ниже минимальной уставки тиристор 1 закрывается, так как опорное напряжение стабилитрона

6 становится выше действующего, и прекращает подавать питание на контактор 9, размыкающий свои контакты 12 и отключающий потребитель-регулятор от сети.

Далее описанный цикл работ повторяется. Уставки срабатывания устанавливаются резисторами 4 и 5 и могут изменяться в широких пределах, Формула изобретения

Устройство для контроля изменения напряжения электрической сети переменного тока, содержащее тиристор, зажимы для подключения к сети, к одному из которых подключен тиристор, к управляющему электродуу которого подключена цепочка из резистора и стабилитрона, о т л и ч à ю щ е е с я тем, что, с целью расширения области использования, устройство снабжено вторым тиристором, к управляющему электроду ко5 торого подключена цепочка из второго резистора и второго стабилитрона, контактором в качестве исполнительного элемента, конденсатором, нагрузочным резистором и диодом, причем второй тиристор

19 включен последовательно с первым и последовательно с катушкой контактора, второй вывод катушки контактора подключен к второму зажиму для подключения к сети, конденсатор включен параллельно катушке

15 контактора, замыкающий контакт контактора подключен параллельно второму тиристору, а вторые выводы цепочек. подключенных к управляющим электродам тиристоров, обьединены и подключены че20 рез диод к второму зажиму для подключения сети, а между точкой соединения тиристоров и вторым зажимом для подключения к сети включен нагрузочный резистор,
