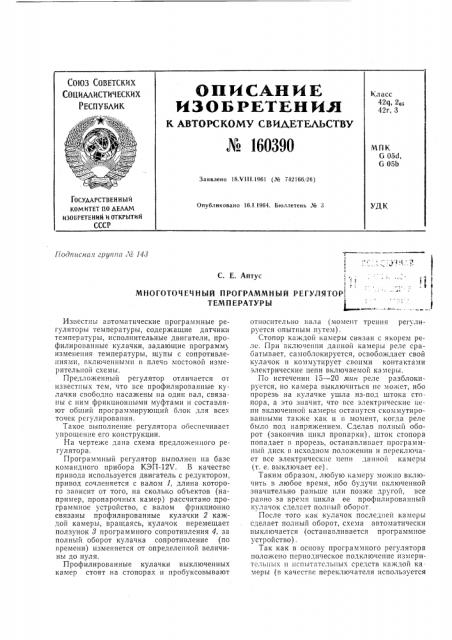

Союз Советских

C0ljNAANCTN×ÅÑÊÈÕ

РЕСПУБЛИК

ОПИСА НИE

ИЗ ОБ РETEH ИЛ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 160390

Класс

42ч, 2в;, 42r, 3 + - :, ъ, « ««

:.-, i i)i :

МПК

G 05, G 05b

Заявлено 18.VIII.1961 (№ 742166,26) ГОСУДАРСТВЕННЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИИ

СССР

Опубликовано 16.1,1964. Бюллетень ¹ 3

УДК

Подписная группп Л 143

;.1«1 « .

1. .««

С. E. Аптус

МНОГОТОЧЕЧ НЫЙ ПРОГРАММНЫЙ РЕГУЛЯТОР„

ТЕМП ЕРАТУРЫ

3.— — - .=

Известны автоматические программные регуляторы температуры, содержащие датчики температуры, исполнительные двигатели, профилированные кулачки, задающие программу изменения температуры, щупы с сопротивлениями, включенными в плечо мостовой измерительной схемы.

Предложенный регулятор отличается от известных тем, что все профилированные кулачки свободно насажены на один вал, связаны с ним фрикционными муфтами и составляют обгций программирующий блок для всех точек регулирования.

Такое выполнение регулятора обеспечивает упрощение его конструкции.

На чертеже дана схема предложенного регулятора.

Программный регулятор выполнен на базе командного прибора КЭП-12V. В качестве привода используется двигатель с редуктором, привод сочленяется с валом 1, длина которого зависит от того, на сколько объектов (например, пропарочных камер) рассчитано программное устройство, с валом фрикционно связаны профилированные кулачки 2 каждой камеры, вращаясь, кулачок перемещает ползунок 8 программного сопротивления 4, за полный оборот кулачка сопротивление (по времени) изменяется от определенной величины до нуля.

Профилированные кулачки выключенных камер стоят на стопорах и пробуксовывают относительно вала (момент трения регулируется опытным путем).

Стопор каждой камеры связан с якорем реле. При включении данной камеры реле срабатывает, самоблокируется, освобождает свой кулачок и коммутирует своими контактами электрические цепи включаемой камеры.

По истечении 15 — 20 л1ин реле разблокируется, но камера выключиться не может, ибо прорезь на кулачке ушла нз-под штока стопора, а это значит, что все электрические цепи включенной камеры останутся скоммутированными также как и в момент, когда реле было под напряжением. Сделав полный оборот (закончив цикл пропарки), шток стопора попадает в прорезь, останавливает программный диск в исходном положении и переключает все электрические цепи данной камеры (т. е. выключает ее).

Таким образом, л ю б Ia 1 а м е р 7 .t t 0 2i I I O B I ;I Ioчить в любое время, ибо будучи включенной значительно раньше или позже другой, все равно за время цикла ее профилированный кулачок сделает полный оборот.

После того как кулачок последней камеры сделает полный оборот, схема автоматически выключается (останавливается программное устройство) .

Так как в основу программного регулятора положено периодическое подключение измерительных н 1,спытатсльных средств каждой ка. меры (в качестве переключателя используется

„¹ 160390 шаговый искатель н реле), для сокращения периода возврата к данной камере в схеме предусмотрен «пробег» невключенных камер, т. е. на выключенных камерах искатель не останавливается.

Для периодического переключения камер и определения «ремсни остановки на камере предусмотрен импульсатор (на базе синхронного привода СД-2) .

В качестве оценивающего устройства используется уравновешенный мост ЭДМ.

Программными сопротивлениями служат реостатные датчики бензоуказателей, рычаги которых перемещаются профилямп программны кулачков.

Для автоматического увеличения цикла пропарки при уменьшении давления пара ниже

;IoIIi er i torо Hello. lb. уется ЭЬЛ1, контакты Которого разрывают цепь питания,)вигателя программы.

Предмет изобретения автоматический многоточечный программный регулятор температуры, содержащнн датчики температуры, исполнительные двигатели, профилированные кулачки, задающи. программу изменения температуры, щупы с сопротивлениями, включенными в плечо измерительной схемы, отличающийся тем, что с целью упрощения конструкции регулятора, все профилнрованные кулачки свободно насажены на один вал, связаны с ним фрикцнонными муфтами и составляют общий программирующий олок для всех точек регулирования.
