СОЮЗ СОВЕТСКИХ

С011ИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

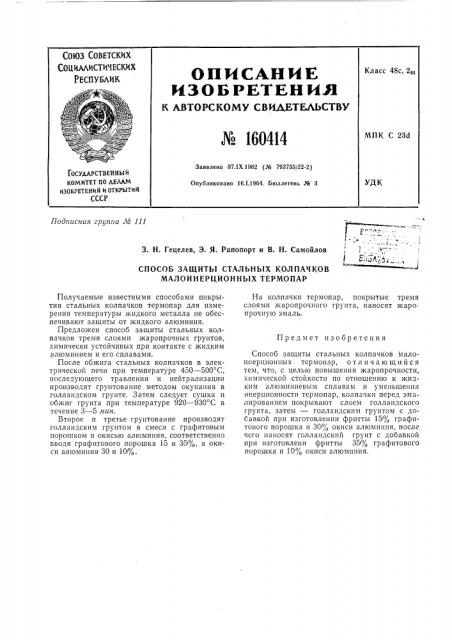

ОПИСАНИЕ 4ЗОБ РЕТЕН И,Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ № 160414

Класс 48с, 2в1

МПК С 23d

Заявлено 07 1Х.1962 (№ 793735/22-2) Опубликовано 161.1964, Бюллетень № 3

ГОСУДАРСТВЕИНЫИ

КОМИТЕТ ПО ДЕЛАМ

ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

СССР

Г1одписния группа № 111

Е .. : °

- t i,, 3. Н. Гецелев, Э. Я. Рапопорт и В. Н. Самойлов б к! J/

Ц,»

СПОСОБ ЗАЩИТЫ СТАЛЬНЪ|Х КОЛПАЧКОВ

МАЛОИНЕРЦИОННЫХ ТЕРМОПАР

Предмет изобретения

Получаемые известными способами покрытия стальных колпачков термопар для измерения температуры жидкого металла не обеспечивают зан1иты от жидкого алюминия.

Предложен способ защиты стальных колпачков тремя слоями жаропрочных грунтов, химически устойчивых при контакте с жидким алюминием и его сплавами.

После обжига стальных колпачков в электрической печи при температуре 450 — 500 С, последующего травления и нейтрализации производят грунтование методом окунания в голландском грунте. Затем следует сушка и обхкиг грунта при температуре 920 — 930 С в течение 3 — 5 иин.

Второе и третье грунтование производят голландским грунтом в смеси с графитовым порошком и окисью алюминия, соответственно вводя графитового порошка 15 и 35о1о, а окиси алюминия 30 и 10 %.

На колпачки термопар, покрытые тремя слоями жаропрочного грунта, наносят жаропрочную эмаль.

Способ защиты стальных колпачков малоинерционнь1х термопар, отличающийся тем, что, с целью повышения жаропрочности, химической стойкости по отношению к жидким алюминиевым сплавам и уменьшеш1я инерционности термопар, колпачки перед эмалированием покрывают слоем голландского грунта, затем — голландским грунтом с добавкой прп изготовлении фритты 15 % графитового порошка и 30 % окиси алюминия, после чего наносят голландский грунт с добавкой при изготовлени фритты 35 % графитового порошка и 10% окиси алюминия.
